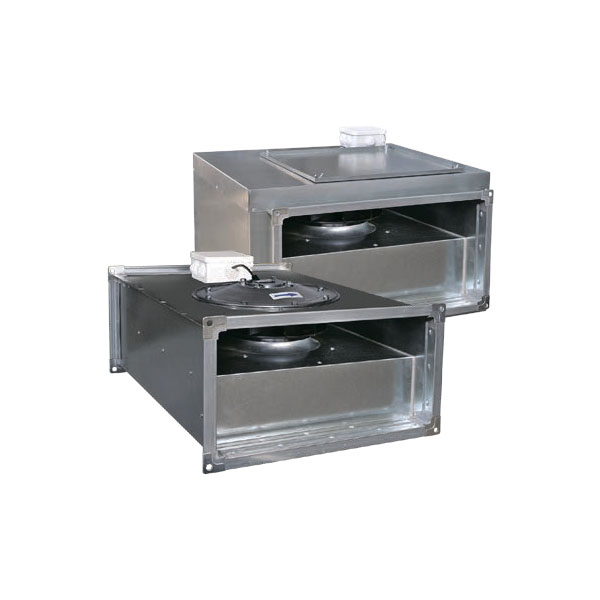

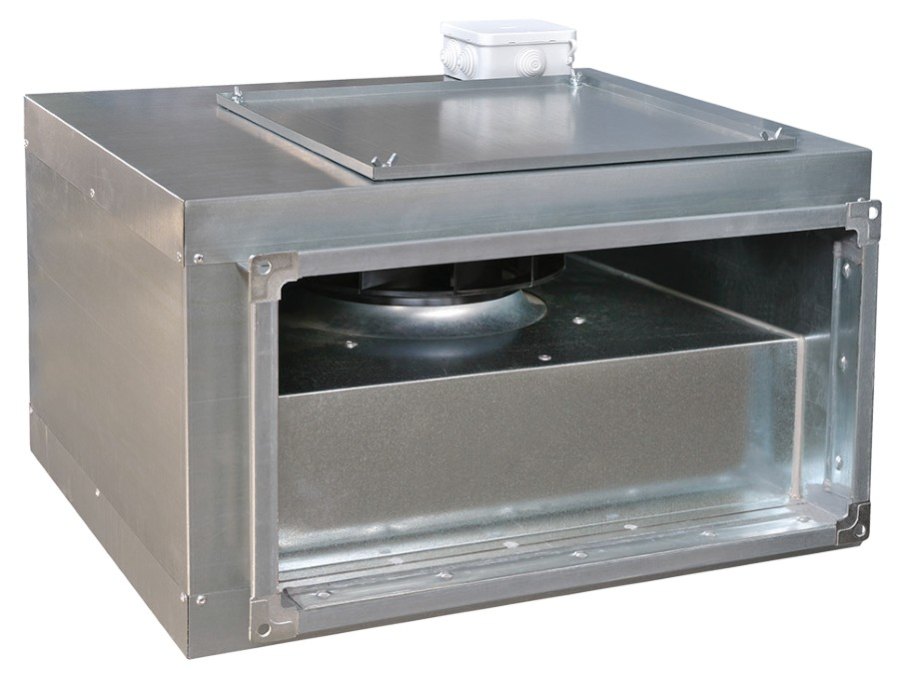

Вентилятор канальный прямоугольный шумоизолированный VCN(SH)-100-50/45-RP/4E

✓ Всегда в наличии / под заказ Доставка по всей России

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -25ºС до +50 ºС.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файл — чертёж, спецификация, фото

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

- Компактная конструкция - Лопатки, загнутые назад - Корпус из оцинкованной стали - Корпус вентилятора снабжен дополнительным шумоизолирующим корпусом - Установка в любом положении - Однофазные и трехфазные асинхронные электродвигатели с внешним ротором - Возможность регулировки скорости - Класс защиты электродвигателя IP 54 - Комплектация мотор-колесом GH (производство Китай). - Температура перемещаемого воздуха от -30°С до +40°С Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -25ºС до +50 ºС.

Характеристики

Габаритные и присоединительные размеры

Модель	L	L1	H	H1	H2	C	C1
VCN-SH 40-20	400	500	200	300	356	690	590
VCN-SH 50-25	500	600	250	350	406	718	618
VCN-SH 50-30	500	600	300	400	456	742	642
VCN-SH 60-30	600	700	300	400	456	762	662
VCN-SH 60-35	600	700	350	450	506	822	722
VCN-SH 70-40	700	800	400	500	556	967	867
VCN-SH 80-50	800	900	500	600	656	1057	957
VCN-SH 100-50	1000	1100	500	600	656	1207	1107

Технические характеристики

Модель	Напряжение, В	Мощность двигателя, кВт	Ток, А	Частота вращения, об/мин	Масса, кг	Регулятор скорости	Общий дБа	Схема подключения
VCN-SH-40-20/22-GH/2E	220	0,15	0,7	3000	20,6	СРМ 500	65	Схема №3
VCN-SH-50-25/25-GH/2E	220	0,2	0,9	3000	25,8	СРМ 500	66	Схема №3
VCN-SH-50-30/28-GH/2E	220	0,25	1,1	3000	28,6	СРМ 500	69	Схема №3
VCN-SH-60-30/31-GH/4E	220	0,14	0,68	1500	33,7	СРМ 500	55	Схема №3
VCN-SH-60-30/31-GH/4D	380	0,15	0,39	1500	32,8	GD20-0R7G-4	56	Схема №2
VCN-SH-60-35/31-GH/4E	220	0,14	0,68	1500	37,2	СРМ 500	55	Схема №3
VCN-SH-60-35/31-GH/4D	380	0,15	0,39	1500	36,4	GD20-0R7G-4	56	Схема №2
VCN-SH-70-40/35-GH/4E	220	0,22	1,0	1500	49,8	СРМ 500	58	Схема №3
VCN-SH-70-40/35-GH/4D	380	0,22	0,47	1500	49,8	GD20-0R7G-4	59	Схема №2
VCN-SH-80-50/40-GH/6D	380	0,25	0,73	1000	77,2	GD20-0R7G-4	45	Схема №1
VCN-SH-80-50/40-GH/4D	380	0,54	1,0	1500	77,2	GD20-0R7G-4	60	Схема №1
VCN-SH-100-50/45-GH/6D	380	0,33	0,9	1000	101,3	GD20-0R7G-4	57	Схема №1
VCN-SH-100-50/45-GH/4D	380	0,81	1,36	1500	101,4	GD20-0R7G-4	67	Схема №1

Электрические схемы подключение

МАРКИРОВКА

Вентилятор канальный прямоугольный VCN-SH в шумоизолирующем корпусе, типоразмер 60-35; укомплектован рабочим колесом GH с диаметром 31 cм; вентилятор общепромышленного исполнения; мощностью электродвигателя N=0,14 кВт и частотой вращения рабочего колеса n=1500 об/мин.
