Подробное описание
Применение SFK

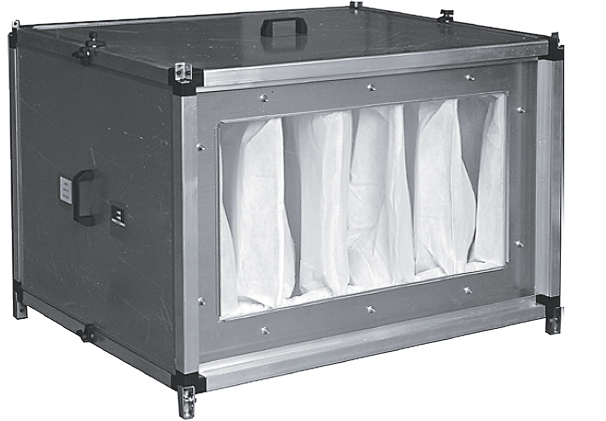

Карманный воздушный фильтр SUPM SFPK предназначен для очистки приточного воздуха от твердых волокнистых частиц в системах вентиляции и кондиционирования. Служит для защиты теплообменников, вентиляторов и другого вентиляционного оборудования от загрязнения, а также для сведения к минимуму загрязнения стен и потолков около воздухораспределительных устройств. Фильтр грубой очистки класса EU4 часто применяется в качестве первой ступени перед фильтром тонкой очистки классов EU7-EU9. Фильтр тонкой очистки классов EU5-EU9 используется для предохранения ценной внутренней отделки и оборудования вентилируемых зданий от загрязнения отложениями мелкодисперсной пыли с частицами размером 1 мкм и более. Высокоэффективный фильтр H11-H14 применяется в качестве фильтра последней ступени очистки в многоступенчатых системах очистки приточной вентиляции, а также для конечной очистки воздуха в системах приточной вентиляции до уровня «стерильности» в чистых зонах микроэлектронной, микробиологической, пищевой, фармацевтической промышленности, на атомных производствах.
Применение SFPKU

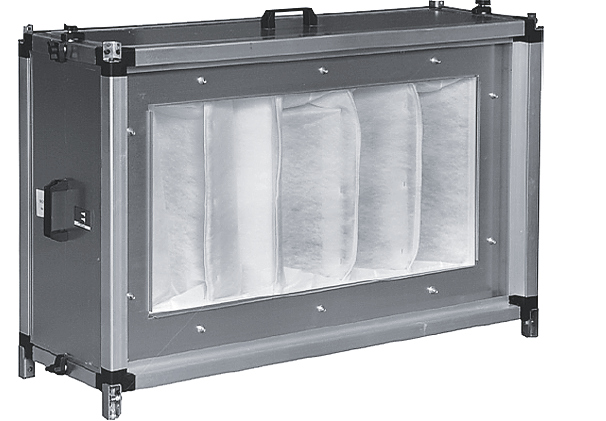

Укороченный карманный фильтр SUPM SFPKU предназначен для очистки приточного воздуха от твердых волокнистых частиц в системах вентиляции и кондиционирования воздуха. Служит для защиты теплообменников, вентиляторов и другого вентиляционного оборудования от загрязнения, а также для сведения к минимуму загрязнения стен, потолков около воздухораспределительных устройств. Часто применяется в качестве первой ступени (EU4) очистки перед фильтром
Конструкция и материалы SFPK
Фильтр SUPM SFPK предназначен для работы с фильтрующими вставками SPK. В каждом типоразмере доступны фильтрующие вставки следующих классов очистки:
• грубой — EU4;
• тонкой — EU5, EU7, EU8, EU9;
• высокоэффективной — Н11, Н12, Н13, Н14.
Фильтрующий элемент изготовлен из нетканого синтетического полотна и закреплен на каркасе. Быстросъемные сервисные панели, оснащенные ручками, позволяют производить замену фильтрующей вставки слева/справа. Рабочий диапазон температур проходящего воздуха от -40°C до +70°C.
Конструкция и материалы SFPKU
Фильтр SUPM SFPKU представлен восемью типоразмерами и предназначен для работы с фильтрующими вставками SPKU. Фильтрующий элемент класса очистки EU4 изготовлен из нетканого синтетического полотна и закреплен на каркасе. Быстросъемные сервисные панели, оснащенные ручками, позволяют производить замену фильтрующей вставки слева/справа. Рабочий диапазон температур проходящего воздуха от -40°С до +70°С.
Монтаж
При монтаже необходимо оставлять сервисное пространство для доступа к фильтру.
Тип установки
Типоразмер секции, см
Тип секции (фильтр карманный)
Тип установки
Типоразмер секции, см
Тип секции (фильтр карманный укороченный)

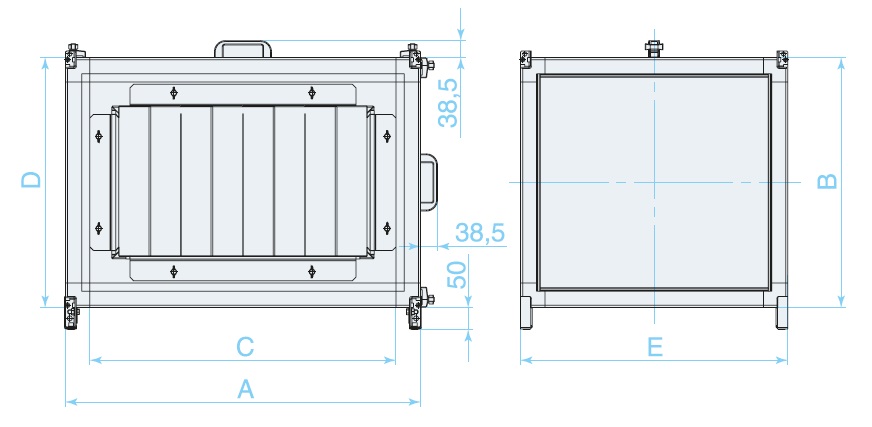

Технические характеристики карманных фильтров
| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 50-25 | 710 | 470 | 635 | 395 | 610 | 24 |
| 50-30 | 710 | 520 | 635 | 445 | 610 | 25 |
| 60-30 | 810 | 520 | 735 | 445 | 610 | 27 |
| 60-35 | 810 | 570 | 735 | 495 | 610 | 28 |
| 70-40 | 910 | 620 | 835 | 545 | 710 | 41 |
| 80-50 | 1010 | 720 | 935 | 645 | 840 | 43 |
| 90-50 | 1125 | 740 | 1050 | 645 | 840 | 46 |
| 100-50 | 1225 | 740 | 1150 | 665 | 840 | 49 |

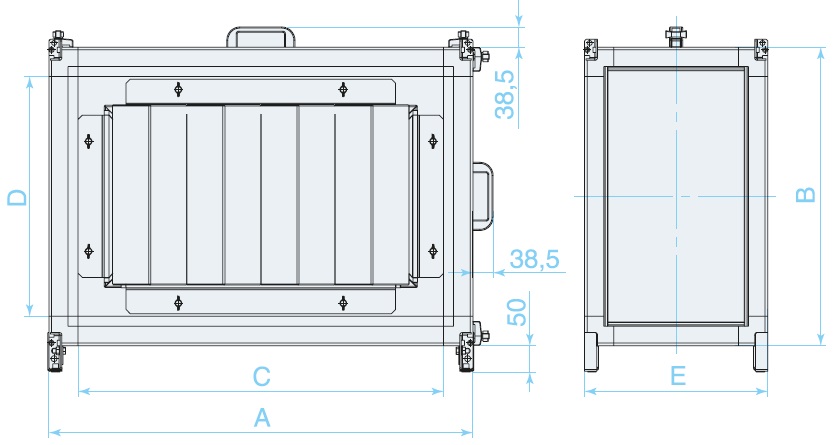

Технические характеристики карманных укороченных фильтров
| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 50-25 | 710 | 470 | 635 | 395 | 350 | 17 |
| 50-30 | 710 | 520 | 635 | 445 | 350 | 18 |
| 60-30 | 810 | 520 | 735 | 445 | 350 | 20 |
| 60-35 | 810 | 570 | 735 | 495 | 350 | 21 |
| 70-40 | 910 | 620 | 835 | 545 | 350 | 23 |
| 80-50 | 1010 | 720 | 935 | 645 | 350 | 26 |
| 90-50 | 1125 | 740 | 1050 | 645 | 350 | 28 |
| 100-50 | 1225 | 740 | 1150 | 665 | 350 | 30 |
