Щиты управления вентиляторами ВТУ, АПВ, АО2, СТД и ТЗК-В
⚙️ Подбор и заказ
Характеристики
Описание

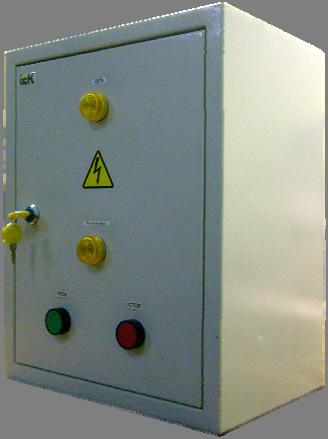

Щиты управления вентиляторами ВТУ, АПВ, АО2, СТД и ТЗК-В — оборудование автоматики вентиляционных систем производства ВЭЛТ. Щит управления вентилятором должен быть обязательным компонентом при подключении вентилятора к электрической сети. Щиты управления вентилятором предназначены для включения и выключения электродвигателя вентилятора, а также обеспечения защиты электродвигателя от перегрузок (систематических и пусковых), неполнофазных режимов и коротких замыканий.
Конструкция и исполнения
Щит управления вентилятором должен быть обязательным компонентом при подключении вентилятора к электрической сети. Щиты управления вентилятором предназначены для включения и выключения электродвигателя вентилятора, а также обеспечения защиты электродвигателя от перегрузок (систематических и пусковых), неполнофазных режимов и коротких замыканий. Щиты управления изготовляются в климатическом исполнении – У (умеренный климат) 3-й категории размещения по ГОСТ 15150-69. Данный щит может применяться для управления вентиляторами в составе агрегатов типа ВТУ, АПВ, АО2, СТД и ТЗК-В.
Что это даёт
Где применяется
- приточные и вытяжные вентиляционные установки
- системы дымоудаления и подпора воздуха
- узлы обвязки калориферов
- диспетчеризация инженерных систем

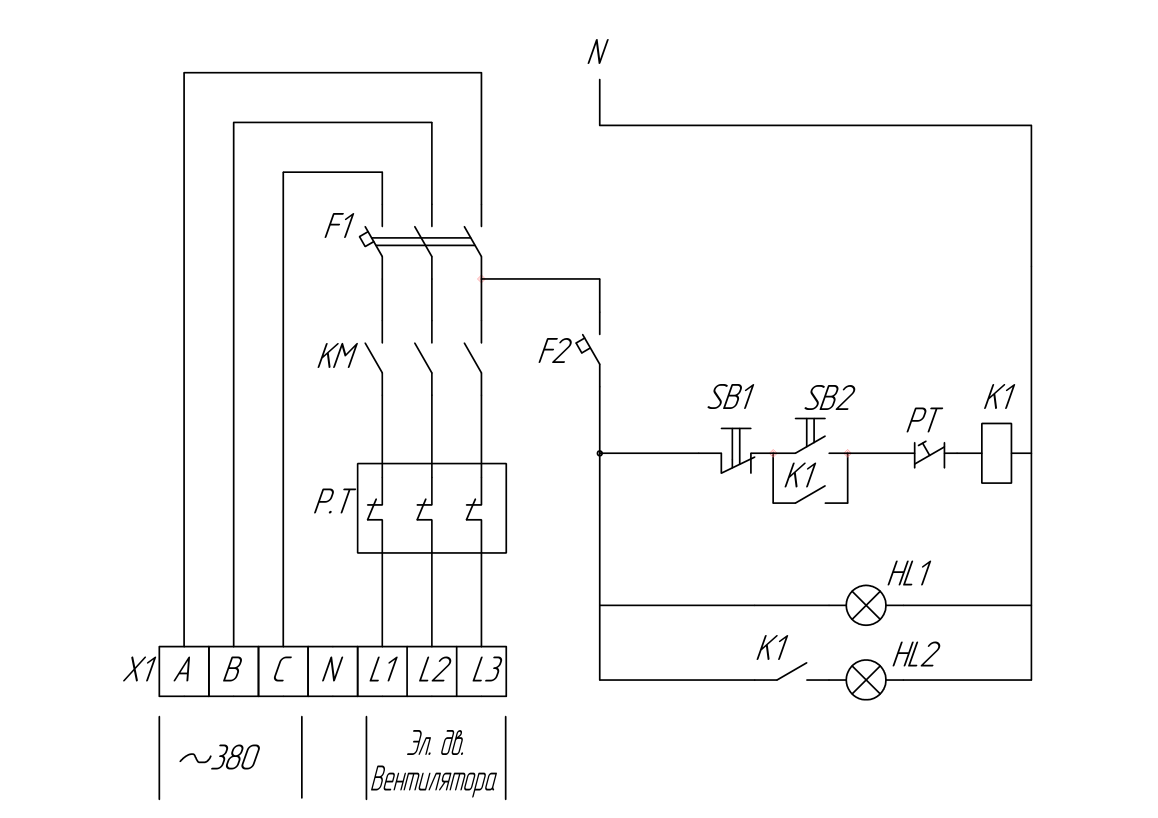

Конструкция и схемы
| щита № | размеры, мм Габаритные | Э/д вентил. N, кВт | Ток расцепл. авт. выкл., А | Реле тепловое |
|---|---|---|---|---|
| 0,09 | 0,4 | РТИ 1303, РТЛ 1004 | ||
| 0,12 | 0,5 | РТИ 1303, РТЛ 1004 | ||
| 0,18 | 0,8 | РТИ 1305, РТЛ 1005 | ||
| 0,25 | 0,8 | РТИ 1305, РТЛ 1005 | ||
| 0,37 | 1,25 | РТИ 1306, РТЛ 1006 | ||
| 1 | 150х250х250 | 0,55 | 2 | РТИ 1307, РТЛ 1007 |
| 0,75 | 2,5 | РТИ 1307, РТЛ 1007 | ||
| 1,1 | 3,15 | РТИ 1308, РТЛ 1008 | ||
| 1,5 | 4 | РТИ 1308, РТЛ 1008 | ||
| 2,2 | 6,3 | РТИ 1310, РТЛ 1010 | ||
| 3 | 8 | РТИ 1312, РТЛ 1012 | ||
| 4 | 10 | РТИ 1314, РТЛ 1014 | ||
| 5,5 | 12,5 | РТИ 1316, РТЛ 1016 | ||
| 7,5 | 20 | РТИ 1521, РТЛ 1021 | ||
| 11 | 25 | РТИ 1522, РТЛ 1022 | ||
| 15 | 31,5 | РТИ 2353, РТЛ 2053 | ||
| 18,5 | 40 | РТИ 2355, РТЛ 2055 | ||
| 22 | 50 | РТИ 3357, РТЛ 2057 | ||
| 30 | 63 | РТИ 3359, РТЛ 2059 | ||
| 37 | 80 | РТИ 3363, РТЛ 2061 | ||
| 45 | 100 | РТИ 3365, РТЛ 3105 |
Как подобрать
- для щита укажите мощность и число двигателей, схему пуска и требуемые блокировки
- для преобразователя частоты — мощность двигателя, режим работы и условия установки
- для узла регулирования — параметры теплоносителя, тип и мощность калорифера
- уточните требуемую степень защиты корпуса (IP) и условия монтажа
Монтаж и эксплуатация
- щит устанавливается в сухом помещении с доступом для обслуживания
- силовые и слаботочные кабели прокладываются раздельно
- частотный преобразователь требует свободного пространства для охлаждения
- после подключения выполняется настройка параметров и проверка блокировок
Важно знать
Пуск нагревателя без вентилятора, работа насоса без контроля протока и отсутствие сигнала от пожарной автоматики — типовые причины аварий.
Документация. Технический лист с полными таблицами и чертежами — Щиты управления вентиляторами ВТУ, АПВ, АО2, СТД и ТЗК-В (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
