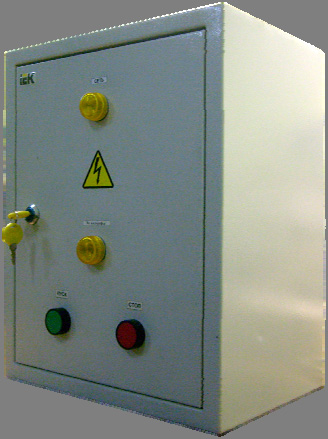

Щиты управления калорифером ЩУЭ и ЩУЭТ
Щит управления электрокалорифером должен быть обязательным компонентом при подключении воздушно-отопительных установок к электрической сети.
Нагревательное оборудование. Подогревает приточный воздух до нужной температуры.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Характеристики
Описание
Щиты управления калорифером ЩУЭ и ЩУЭТ — оборудование автоматики вентиляционных систем производства ВЭЛТ. Щит управления электрокалорифером должен быть обязательным компонентом при подключении воздушно-отопительных установок к электрической сети. Щиты управления ЩУЭ и ЩУЭТ предназначены для включения и выключения воздушно-отопительных установок типа ЭКО и ЭКР, а также обеспечения защиты электродвигателя установки от перегрузок, неполнофазных режимов и коротких замыканий, отключения электронагревателей в случае аварийного отключения электродвигателя.
Конструкция и исполнения
Щит управления электрокалорифером должен быть обязательным компонентом при подключении воздушно-отопительных установок к электрической сети. Щиты управления ЩУЭ и ЩУЭТ предназначены для включения и выключения воздушно-отопительных установок типа ЭКО и ЭКР, а также обеспечения защиты электродвигателя установки от перегрузок, неполнофазных режимов и коротких замыканий, отключения электронагревателей в случае аварийного отключения электродвигателя. Кроме того, щит управления ЩУЭТ оснащен терморегулятором и датчиком температуры, обеспечивающими автоматическое включение и выключение установки для поддержания заданной температуры в обогреваемом помещении (в характерной точке). Щиты управления изготовляются в климатическом исполнении – У (умеренный климат) 3-й категории размещения по ГОСТ 15150-69.
Что это даёт
Где применяется
- приточные и вытяжные вентиляционные установки
- системы дымоудаления и подпора воздуха
- узлы обвязки калориферов
- диспетчеризация инженерных систем
Цены на типоразмеры
Ниже — рекомендованные цены производителя (18 позиций ряда, от 43 305 ₽ до 43 305 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.
| Исполнение | Цена, ₽ |
|---|---|
| ЩУЭТ 0,18-12 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,18-18 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,18-6 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,25-12 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,25-18 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,25-24 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,25-30 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,25-42 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,25-6 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,37-12 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,37-24 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,37-30 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,37-60 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,55-18 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 0,75-30 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 1,1-42 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 1,6-60 Щит управления электрокалорифером с терморегулятором | 43 305 |
| ЩУЭТ 7,5-105 Щит управления электрокалорифером с терморегулятором | 43 305 |
Конструкция и схемы
| щита, мм | кВт вентилятора | кВт | выкл., А автом | калорифера | Двигатель |
|---|---|---|---|---|---|
| 0,18 | 6 | 16 | КМИ 11210, ПМЛ 2000 | ||
| 0,18 | 12 | 25 | КМИ 22510, ПМЛ 2000 | ||
| 0,18 | 18 | 40 | КМИ 34012, ПМЛ 3000 | ||
| 0,25 | 6 | 16 | КМИ 11210, ПМЛ 2000 | ||
| 0,25 | 12 | 25 | КМИ 22510, ПМЛ 2000 | ||
| 0,25 | 18 | 40 | КМИ 34012, ПМЛ 3000 | ||
| 0,25 | 24 | 50 | КМИ 35012, ПМЛ 4000 | ||
| 0,25 | 30 | 63 | КМИ 48012, ПМЛ 5000 | ||
| 200х300х300 | 0,25 | 42 | 100 | КМИ 49512, ПМА 5000 | |
| 0,37 | 12 | 25 | КМИ 22510, ПМЛ 2000 | ||
| 0,37 | 24 | 50 | КМИ 35012, ПМЛ 4000 | РТИ 1306, | |
| 0,37 | 30 | 63 | КМИ 48012, ПМЛ 5000 | РТЛ 1006 | |
| 0,37 | 60 | 150 | КТИ 5150, ПМА 6000 | ||
| 0,55 | 18 | 40 | КМИ 34012, ПМЛ 3000 | РТИ 1307, | |
| 0,75 | 30 | 80 | КМИ 48012, ПМА 5000 | РТЛ 1007 | |
| 1,1 | 42 | 100 | КМИ 49512, ПМА 5000 | РТИ 1308, | |
| 1,5 | 60 | 150 | КТИ 5150, ПМА 6000 | РТЛ 1008 |
Как подобрать
- для щита укажите мощность и число двигателей, схему пуска и требуемые блокировки
- для преобразователя частоты — мощность двигателя, режим работы и условия установки
- для узла регулирования — параметры теплоносителя, тип и мощность калорифера
- уточните требуемую степень защиты корпуса (IP) и условия монтажа
Монтаж и эксплуатация
- щит устанавливается в сухом помещении с доступом для обслуживания
- силовые и слаботочные кабели прокладываются раздельно
- частотный преобразователь требует свободного пространства для охлаждения
- после подключения выполняется настройка параметров и проверка блокировок
Важно знать
Пуск нагревателя без вентилятора, работа насоса без контроля протока и отсутствие сигнала от пожарной автоматики — типовые причины аварий.
Документация. Технический лист с полными таблицами и чертежами — Щиты управления калорифером ЩУЭ и ЩУЭТ (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
