Описание

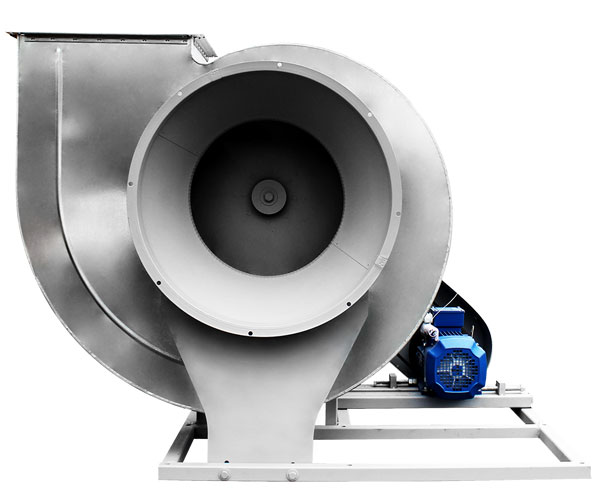

Радиальные вентиляторы ВР 80-70 низкого давления широко используются в системах вентиляции и кондиционирования воздуха в промышленных, жилых и административных помещениях и зданиях. Вентилятор радиальный ВР 80-70 производится по ТУ 4861-001-85589750 и по ТУ 4861-005-85589750 (взрывозащищенное исполнение).
В ассортименте нашей компании имеются различные вентиляторы низкого давления, технические характеристики которых зависят от типоразмера, материала изготовления и других особенностей определенной модификации. С помощью широкого типоразмерного ряда можно с легкостью подобрать оптимально подходящее вентиляционное оборудование. Типоразмеры ВР 80-70 варьируются от №2,5 до №12,5.
Основные выпускаемые типоразмеры
Конструктивные особенности
Радиальный вентилятор состоит из следующих элементов: спиральный корпус (улитка), рабочее колесо, коллектор (конфузор), станина (рама), привод (электродвигатель).
Поток воздуха или газа, поступающий во вращающееся рабочее колесо, попадает в канал между его лопатками, и изменяет направление движения с осевого на радиальное. Поток двигается в радиальном направлении к периферии колеса, сжимается и под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в выходное отверстие. Спиральный поворотный корпус «улитка» выполнен с применением метода Питтсбургского фальца, обеспечивающего высокую надежность и жесткость конструкции. Внутри корпуса расположено рабочее колесо с 12 загнутыми назад лопатками, соединенное с двигателем по 1 схеме (напрямую), по 3 схеме (через промежуточную подшипниковую опору) или по 5 схеме (через клиноременную передачу).
Условия эксплуатации вентилятора ВР 80-70
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
Допустимая температура окружающей среды от -40°С до +40°С.
Основные варианты изготовления
| индекс | назначение и материалы |
| — | Общепромышленное исполнение, материал — углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
