Радиальные вентиляторы ВР 300-45

Описание

Вентиляторы серии ВР 300-45 преимущественно используются в составе общеобменных и местных вентиляционных систем промышленного назначения: на участках металло- и деревообработки, в сварочном, литейном производствах, на участках складского хозяйства и др. Также данные вентиляторы могут применяться в составе воздухообменных сетей в помещениях и зданиях общественного и административного назначения.

Рабочая среда – воздух или газовоздушные смеси, плотность взвешенной пыли в которых не превышает 100 мг/м.куб. Вентиляторы общепромышленного назначения могут работать с газовоздушным потоком температурой до +80С. Теплостойкие вентиляторы ВР 300-45 могут эксплуатироваться при t раб.ср. до +200С.

В рабочей среде не допускаются слипающаяся пыль и волокнистые материалы.

Основные выпускаемые типоразмеры

Номенклатура центробежных вентиляторов ВР 300-45 насчитывает 12-ть основных типоразмеров, отличающихся мощностью и производительностью. Исходя из эксплуатационных условий различают следующие исполнения вентиляторов данной серии. Также есть возможность купить вентилятор ВР 300-45 в смешанном исполнении, например, теплостойком взрывозащищенном или др.

Конструктивные особенности

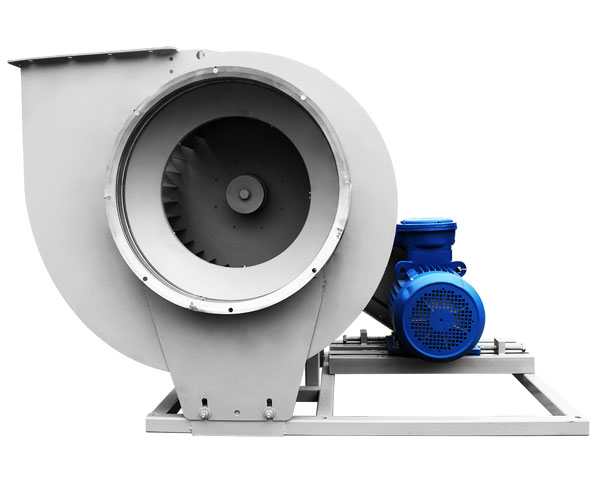

Вентилятор ВР 300-45 состоит из следующих узлов:
– сварная станина, играющая роль опоры;
– сварной коробчатый корпус, закрученный в «улитку»;
– крыльчатка с лопастями;
– приводная часть на базе асинхронного привода.

Вентилятор ВР 300-45 монтируется на жестком основании с достаточной несущей способностью посредством сварной станины (рамы). Крепление осуществляется с помощью анкеров. Для уменьшения вибраций рекомендуется использовать пружинные или резиновые виброкомпенсирующие опоры.

Корпус в станину может быть установлен под определенным углом к горизонтальной поверхности (шаг углового смещения – 45 градусов), что позволяет выставить агрегат в максимально удобном положении относительно воздуховодов.

На корпусе имеются два фланцевых патрубка. Цилиндрический патрубок расположен соосно рабочему колесу и является заборным. Выхлопной патрубок расположен по касательной к корпусу и имеет прямоугольное сечение. При монтаже воздуховоды вентсети могут соединяться с патрубками посредством гибких вставок.

В корпусе размещается рабочее колесо с лопастями. В зависимости от компоновочной схемы возможны два варианта размещения электродвигателя:
– привод крепится фланцем к корпусу вентилятора, а колесо насаживается на ротор;
– привод устанавливается на раму, крутящий момент от ротора к рабочей крыльчатке передается за счет ременной передачи.

Условия эксплуатации

Радиальные вентиляторы ВР 300-45 могут применяться в климатических условиях У и Т по ГОСТ 15150. Допустимые категории размещения – 3, 2 и 1 (если электродвигатель надежно защищен от осадков и солнечных лучей). Температурный диапазон окружающей среды эксплуатации составляет от -60° до +40°С.

Основные варианты изготовления
