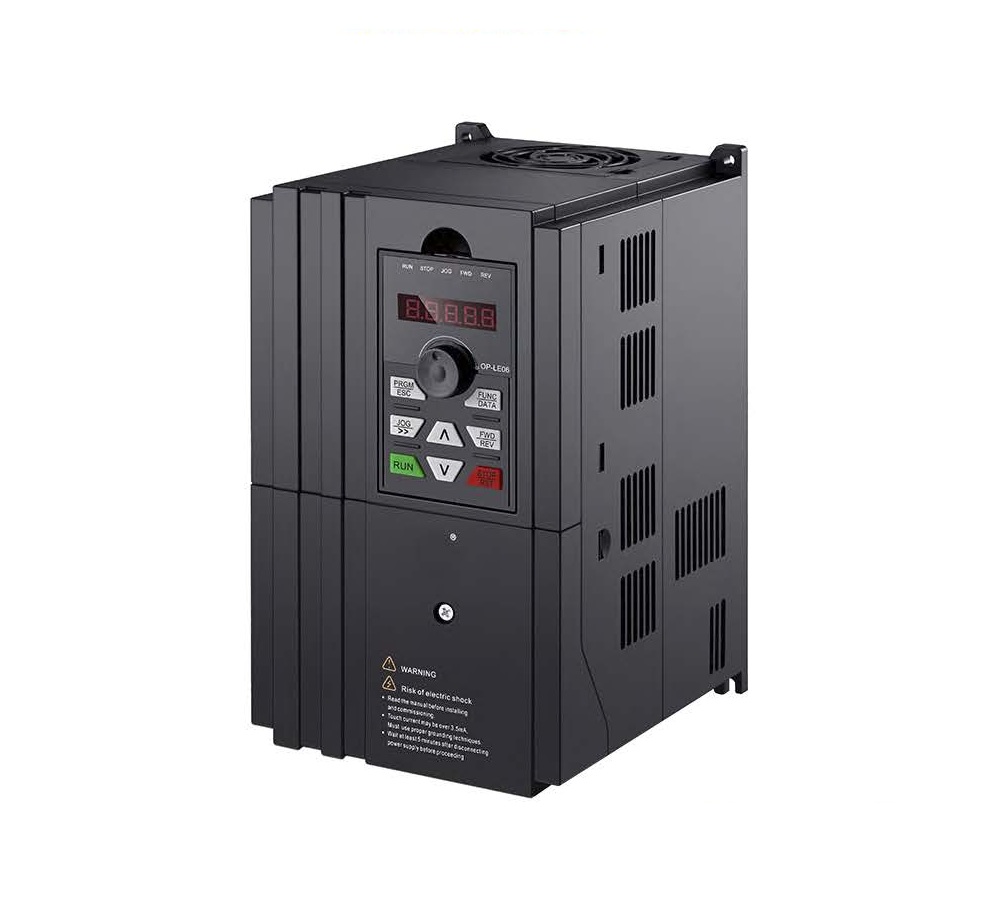

Преобразователь частоты DACOND F600
Универсальные преобразователи частоты серии F600 предназначены для разнообразных применений, для тяжелой и легкой нагрузки, вплоть до 630 кВт. Широкая линейка ПЧ значительно превышает возможности конкурентов, предлагая решения мощных ПЧ на 220В, ПЧ на 660В и т.д.
Развитое векторное управление (с датчиком или без датчика), функции мониторинга, качественное исполнение гарантируют надежную работу и удобство эксплуатации.

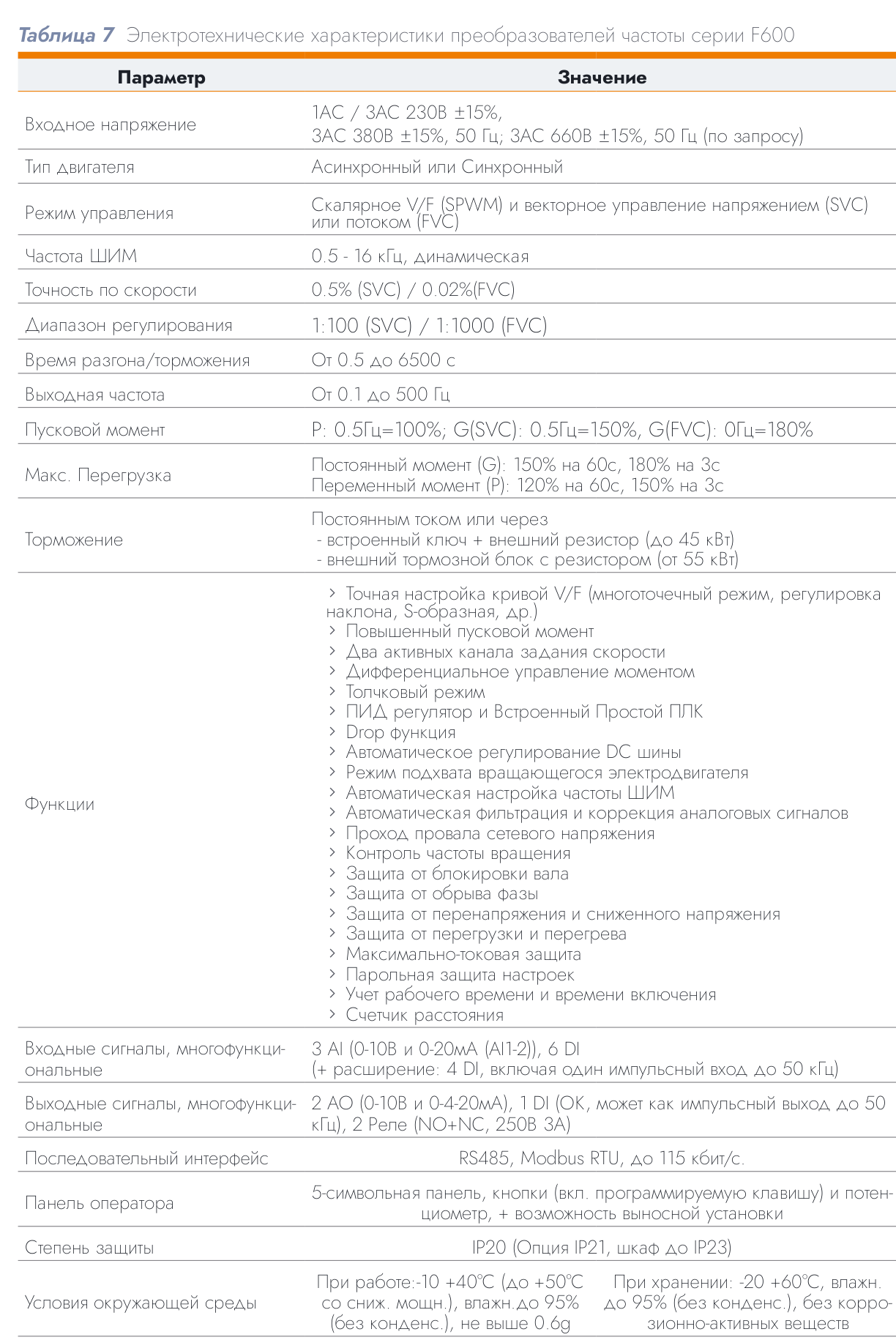

Характеристики
Бренд
DACOND
Серия
F600
Входное напряжение
1АС / 3АС 230В ±15%, 3АС 380В ±15%, 50 Гц
3АС 660В ±15%, 50 Гц (по запросу)
3АС 660В ±15%, 50 Гц (по запросу)
Тип двигателя
Асинхронный или Синхронный
Режим управления
Скалярное V/F (SPWM) и векторное управление напряжением
(SVC) или потоком (FVC)
(SVC) или потоком (FVC)
Частота ШИМ
0.5 – 16 кГц, динамическая
Точность по скорости
0.5% (SVC) / 0.02%(FVC)
Диапазон регулирования
1:100 (SVC) / 1:1000 (FVC)
Длительность разгона/торможения
От 0.5 до 6500 с
Выходная частота
От 0.1 до 500 Гц
Пусковой момент
P: 0.5Гц=100%,
G(SVC): 0.5Гц=150%, G(FVC): 0Гц=180%
G(SVC): 0.5Гц=150%, G(FVC): 0Гц=180%
Перегрузка
Постоянный момент (G): 150% на 60с, 180% на 3с
Переменный момент (P): 120% на 60с, 150% на 3с
Переменный момент (P): 120% на 60с, 150% на 3с
Торможение
Постоянным током или через
– встроенный ключ + внешний резистор (до 45 кВт)
– внешний тормозной блок с резистором (от 55 кВт)
– встроенный ключ + внешний резистор (до 45 кВт)
– внешний тормозной блок с резистором (от 55 кВт)
Функции
• Точная настройка кривой V/F (многоточечный режим,
регулировка наклона, S-образная, др.)
• Повышенный пусковой момент
• Два активных канала задания скорости
• Дифференциальное управление моментом
• Толчковый режим
• ПИД регулятор и Встроенный Простой ПЛК
• Drop функция
• Автоматическое регулирование DC шины
• Режим подхвата вращающегося электродвигателя
• Автоматическая настройка частоты ШИМ
• Автоматическая фильтрация и коррекция аналоговых сигналов
• Проход провала сетевого напряжения
• Контроль частоты вращения
• Защита от блокировки вала
• Защита от обрыва фазы
• Защита от перенапряжения и сниженного напряжения
• Защита от перегрузки и перегрева
• Максимально-токовая защита
• Парольная защита настроек
• Учет рабочего времени и времени включения
• Счетчик расстояния
регулировка наклона, S-образная, др.)
• Повышенный пусковой момент
• Два активных канала задания скорости
• Дифференциальное управление моментом
• Толчковый режим
• ПИД регулятор и Встроенный Простой ПЛК
• Drop функция
• Автоматическое регулирование DC шины
• Режим подхвата вращающегося электродвигателя
• Автоматическая настройка частоты ШИМ
• Автоматическая фильтрация и коррекция аналоговых сигналов
• Проход провала сетевого напряжения
• Контроль частоты вращения
• Защита от блокировки вала
• Защита от обрыва фазы
• Защита от перенапряжения и сниженного напряжения
• Защита от перегрузки и перегрева
• Максимально-токовая защита
• Парольная защита настроек
• Учет рабочего времени и времени включения
• Счетчик расстояния
Входные сигналы, многофункциональные
3 AI (0-10В и 0-20мА (AI1-2)), 6 DI
(+ расширение: 4 DI, включая один импульсный вход до 50 кГц)
(+ расширение: 4 DI, включая один импульсный вход до 50 кГц)
Выходные сигналы, многофункциональные
2 AO (0-10В и 0-4-20мА), 1 DI (ОК, может как импульсный выход
до 50 кГц), 2 Реле (NO+NC, 250В 3А)
до 50 кГц), 2 Реле (NO+NC, 250В 3А)
Последовательный интерфейс
RS485, Modbus RTU, до 115 кбит/с
Панель оператора
5-символьная панель, кнопки (вкл. программируемую клавишу) и потенциометр, + возможность выносной установки
Степень защиты
IP20 (Опция IP21, шкаф до IP23)
Условия окружающей среды / при работе
-10+40°C (до +50°С со
снижением мощности),
влажность до 95% (без
конденс.), не выше 0.6g
снижением мощности),
влажность до 95% (без
конденс.), не выше 0.6g
Условия окружающей среды / при хранении
-20+60°C, влажность до 95%
(без конденсации),
без коррозионно-активных
веществ
(без конденсации),
без коррозионно-активных
веществ
* данные могут быть изменены без предварительного уведомления
