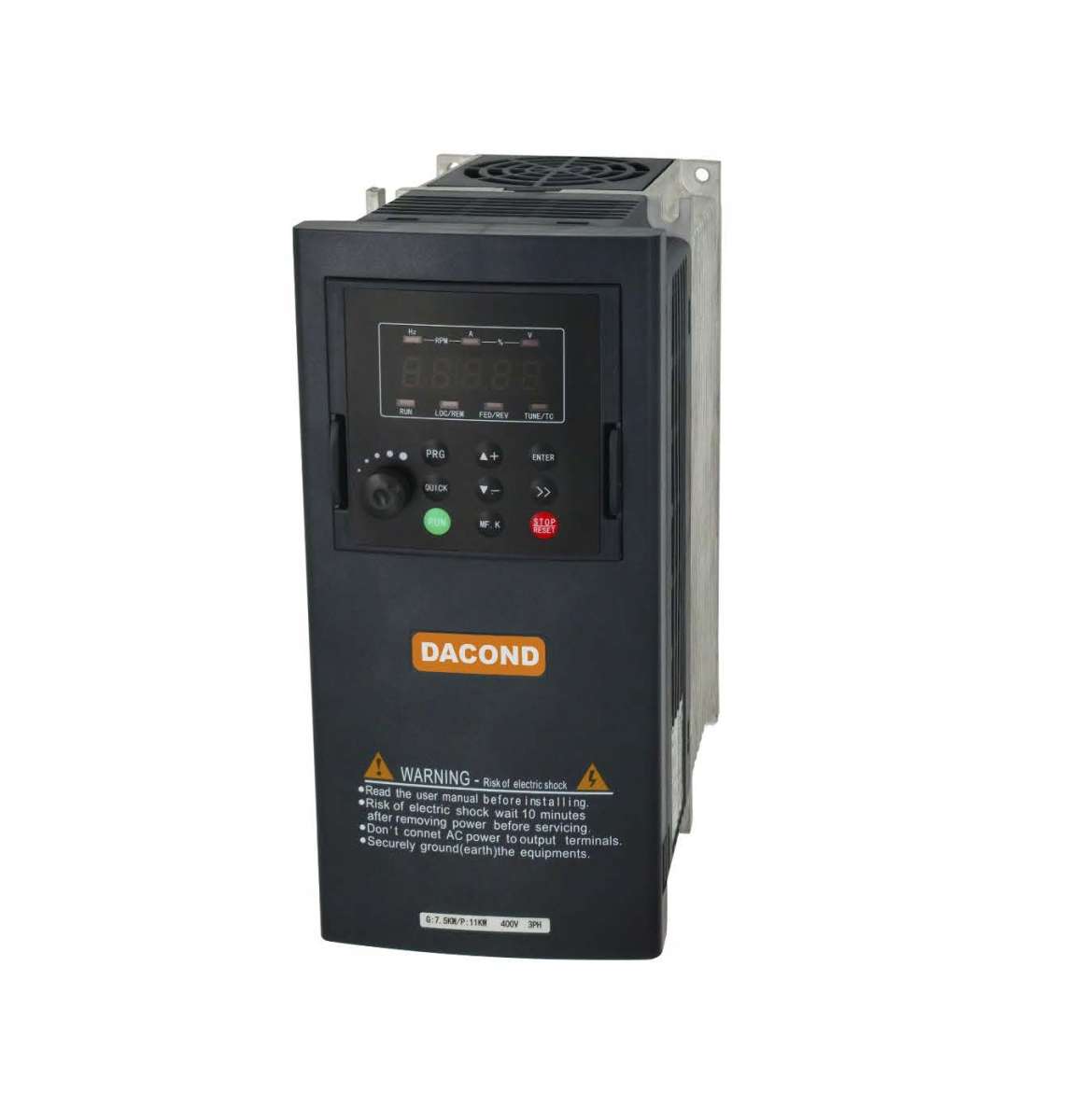

Преобразователь частоты DACOND DAC680
Мощный процессор и расширенный набор сигналов ввода/вывода – это про универсальные преобразователи DAC680. Они идеально подходят для использования в требовательных применениях, в том числе благодаря опциональной плате подключения энкодера (точность поддержания скорости / момента в любом режиме), и разнообразным встроенным функциям. Высокая перегрузочная способность гарантирует надежность привода для любого характера нагрузки.
Характеристики
Бренд
DACOND
Серия
DAC680
Входное напряжение
3АС 230В (170~240В) или 3АС 380В (330-440В), 50 Гц
Тип двигателя
Асинхронный или Синхронный
Режим управления
Скалярное V/F (SPWM) и векторное управление напряжением (SVC) или потоком (FVC, с датчиком)
Частота ШИМ
0.5 – 16 кГц, динамическая
Точность по скорости
±0.5% (SVC) / ±0.02%(FVC)
Диапазон регулирования
1:100 (SVC) / 1:1000 (FVC)
Длительность разгона/торможения
От 0.5 до 6500 с
Выходная частота
От 0.1 до 320 Гц (доп. режим: от 0 до 3200 Гц)
Пусковой момент
P: 0.5Гц=100%,
G(SVC): 0.5Гц=150%, G(FVC): 0.0Гц=180%
G(SVC): 0.5Гц=150%, G(FVC): 0.0Гц=180%
Перегрузка
Постоянный момент (G): 150% на 60с, 180% на 3с
Переменный момент (P): 120% на 60с, 150% на 3с
Переменный момент (P): 120% на 60с, 150% на 3с
Торможение
Постоянным током или через
– встроенный ключ + внешний резистор (до 45 кВт)
– внешний тормозной блок с резистором (от 55 кВт)
– встроенный ключ + внешний резистор (до 45 кВт)
– внешний тормозной блок с резистором (от 55 кВт)
Функции
· Точная настройка кривой V/F (многоточечный режим, регулировка
наклона, S-образная, др.)
· Повышенный пусковой момент
· Два активных канала задания скорости
· Дифференциальное управление моментом
· Толчковый режим
· ПИД регулятор
· Встроенный Простой ПЛК
· Автоматическое регулирование DC шины
· Режим подхвата вращающегося двигателя
· Автоматическая настройка частоты ШИМ
· Автоматическая фильтрация и коррекция аналоговых сигналов
· Проход провала сетевого напряжения
· Контроль частоты вращения
· Защита от блокировки вала
· Защита от обрыва фазы
· Защита от перенапряжения и сниженного напряжения
· Защита от перегрузки
· Защита от перегрева
· Максимально-токовая защита
· Парольная защита настроек
· Учет рабочего времени и времени включения
· Счетчик расстояния
наклона, S-образная, др.)
· Повышенный пусковой момент
· Два активных канала задания скорости
· Дифференциальное управление моментом
· Толчковый режим
· ПИД регулятор
· Встроенный Простой ПЛК
· Автоматическое регулирование DC шины
· Режим подхвата вращающегося двигателя
· Автоматическая настройка частоты ШИМ
· Автоматическая фильтрация и коррекция аналоговых сигналов
· Проход провала сетевого напряжения
· Контроль частоты вращения
· Защита от блокировки вала
· Защита от обрыва фазы
· Защита от перенапряжения и сниженного напряжения
· Защита от перегрузки
· Защита от перегрева
· Максимально-токовая защита
· Парольная защита настроек
· Учет рабочего времени и времени включения
· Счетчик расстояния
Входные сигналы, многофункциональные
3 AI (0-10В и 0-4-20мА (AI2)),
8 DI (включая один импульсный вход до 100 кГц)
8 DI (включая один импульсный вход до 100 кГц)
Выходные сигналы, многофункциональные
2 AO (0-10В и 0-4-20мА),
2 DO (ОК, вкл. один импульсный выход до 100 кГц),
2 Реле (NO+NC, NO; 250В АС 3А или 30В DC 1А)
2 DO (ОК, вкл. один импульсный выход до 100 кГц),
2 Реле (NO+NC, NO; 250В АС 3А или 30В DC 1А)
Последовательный интерфейс
RS485, Modbus RTU, до 115 кбит/с, + точка-точка
Панель оператора
Одно- или двух- строчная панель или LCD дисплей, кнопки (в т.ч. программируемая) и потенциометр,
+ возможность выносной установки
+ возможность выносной установки
Степень защиты
IP20
Условия окружающей среды / при работе
-10+40°C (до +50°С со снижением
мощности), влажность до 95% (без
конденсации), вибрации не выше
0.6g
мощности), влажность до 95% (без
конденсации), вибрации не выше
0.6g
Условия окружающей среды / при хранении
-20+60°C, влажность до 95% (без
конденсации),
без коррозионно-активных
веществ
конденсации),
без коррозионно-активных
веществ
* данные могут быть изменены без предварительного уведомления
