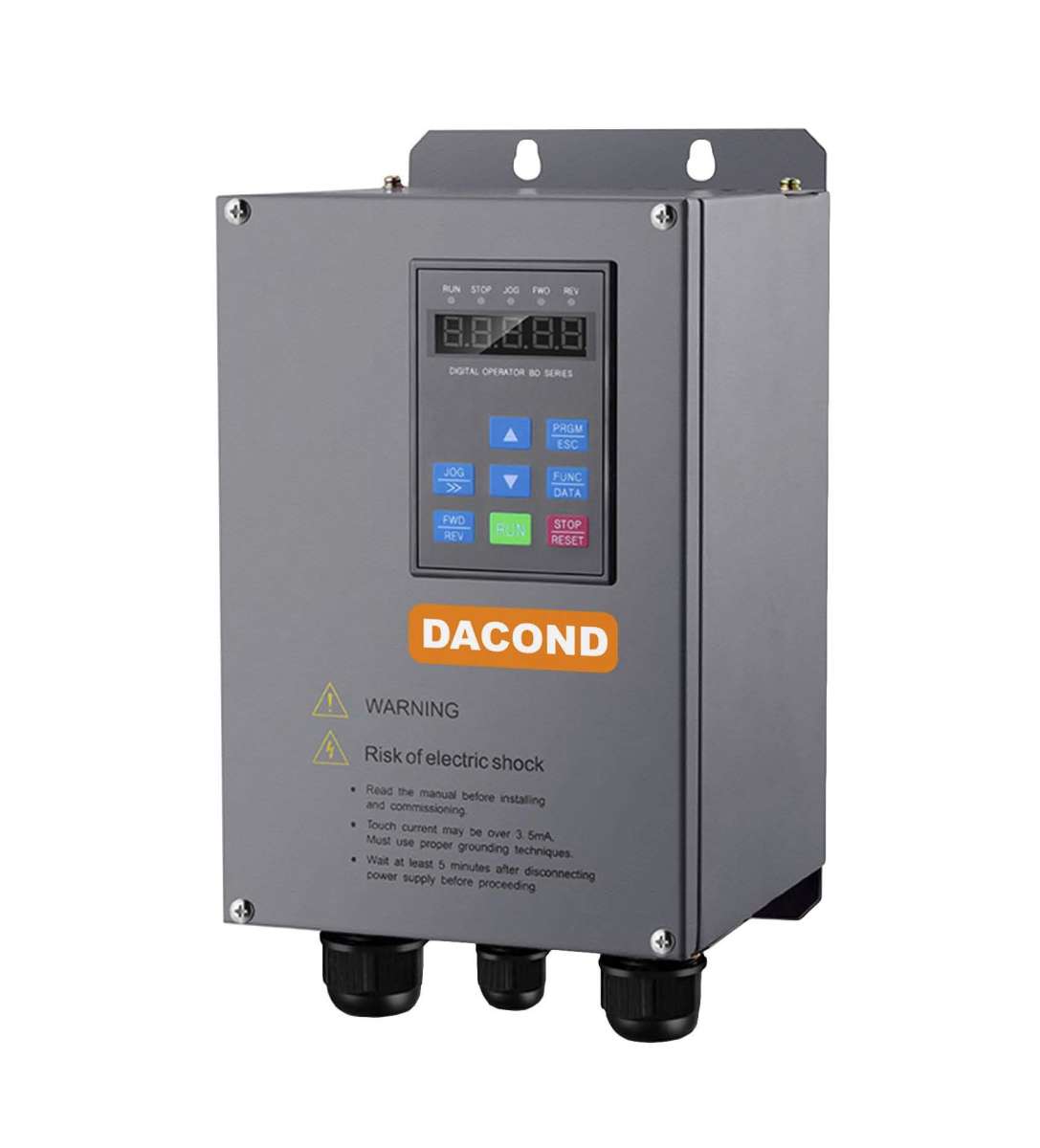

Преобразователь частоты DACOND F337
Серия F337 – это преобразователь с векторным управлением в степени защиты IP54. Он обеспечивает надежное управление процессом при сложных условиях эксплуатации: грязь, сильное запыление, брызги воды и так далее. Богатый набор интерфейсных сигналов позволяет легко интегрировать ПЧ непосредственно в установку.
Повышенная перегрузочная способность (180% до 10 с) гарантирует безопасное прохождение аварийных ситуаций.
Характеристики
Бренд
DACOND
Серия
F337
Входное напряжение
ЗАС 380В±15%, 50Гц
Тип двигателя
Асинхронный
Режим управления
SPVM (V/F), SVC(Вектор)
Частота ШИМ
1-15 кГц, динамическая
Точность по скорости
±0,5% (SVC)
Время разгона/торможения
От 0,1 до 3600 с
Выходная частота
От 0.1 до 200 Гц
Макс. Перегрузка
(G): 150% на 60 с, 180% на 10 с
(P): 150% на 60 с, 150% на 10 с
(P): 150% на 60 с, 150% на 10 с
Торможение
Постоянным током или внешний тормозной резистор
Функции
• Гибкая настройка кривой V/F
• Повышенный пусковой момент
• Толчковый режим
• Мультискоростной режим
• Технологический ПИД регулятор
• Функции намотки для текстильной промышленности
• Автоматическое регулирование DC шины
• Защита от блокировки вала
• Защита от перенапряжения и сниженного напряжения
• Защита от перегрузки, защита от перегрева
• Максимально-токовая защита
• В шкафном исполнении – встраиваемый дроссель
• Повышенный пусковой момент
• Толчковый режим
• Мультискоростной режим
• Технологический ПИД регулятор
• Функции намотки для текстильной промышленности
• Автоматическое регулирование DC шины
• Защита от блокировки вала
• Защита от перенапряжения и сниженного напряжения
• Защита от перегрузки, защита от перегрева
• Максимально-токовая защита
• В шкафном исполнении – встраиваемый дроссель
Входные сигналы, многофункциональные
6 DI (0-10B)
1 AI (0-10B) + 1 AI (0-10B-0-20мА)
1 AI (0-10B) + 1 AI (0-10B-0-20мА)
Выходные сигналы, многофункциональные
1 DO (OK, до 48В 50 мА),
1 АО (0-10В) + 1 АО (0-10В и 0-20мА)
2 Реле (NO+NC, 250B 2A)
1 АО (0-10В) + 1 АО (0-10В и 0-20мА)
2 Реле (NO+NC, 250B 2A)
Последовательный интерфейс
RS485. Modbus RTU, до 38,4 кбит/с
Панель оператора
5-символьная панель, кнопки, потенциометр
Степень защиты
IP54
Условия окружающей среды / при работе
+10+40 °С (+50 °С со
снижением мощности),
вл. до 95% (без конденс.),
вибрации до 1g (< 20 Гц)
снижением мощности),
вл. до 95% (без конденс.),
вибрации до 1g (< 20 Гц)
Условия окружающей среды / при хранении
+20+65 °С, влажность до
95% (без конденсации),
без коррозийно-активных
веществ
95% (без конденсации),
без коррозийно-активных
веществ
* данные могут быть изменены без предварительного уведомления
Данные для заказа, параметры
Чертежи
