Описание вентиляционной потолочной решетки 2РП

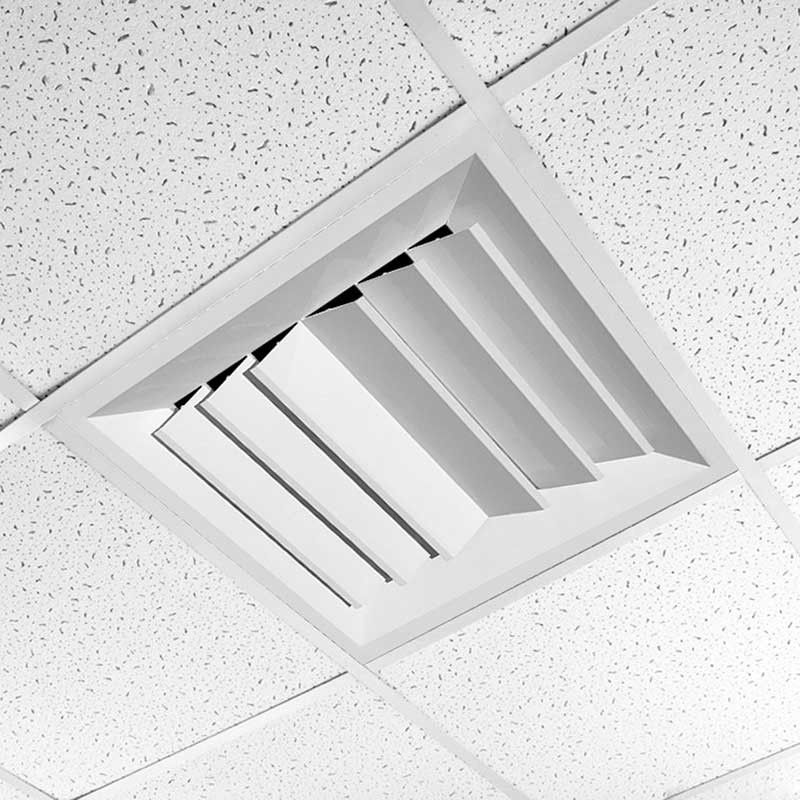

Потолочная решетка 2РП предназначена для распределения воздушного потока внутри помещения в две стороны, а при установке клапана расхода воздуха (модель 2РП-Р) регулирует объем поступающего в помещение воздуха. Следуя из названия потолочные решетки устанавливаются в основном в потолок, как правило, типа Армстронг, размеры решетки соответствуют размеру потолочной ячейки.
Решетка выполнена из алюминиевого профиля, представляет собой раму и центральное жалюзийное полотно, которое является съёмным, что способствует быстрому и простому монтажу. Наклон жалюзи к лицевой поверхности равен 30°.
Возможна комплектация потолочной решетки клапаном расхода воздуха. Клапан расхода воздуха (БРВ) предназначен для регулирования объема поступающего в помещение воздуха. БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

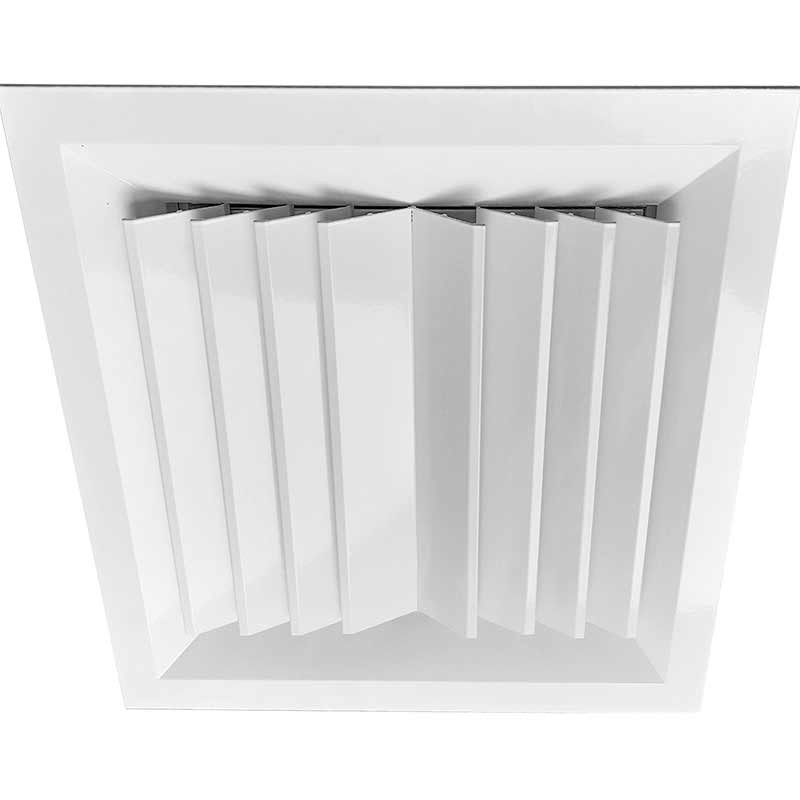

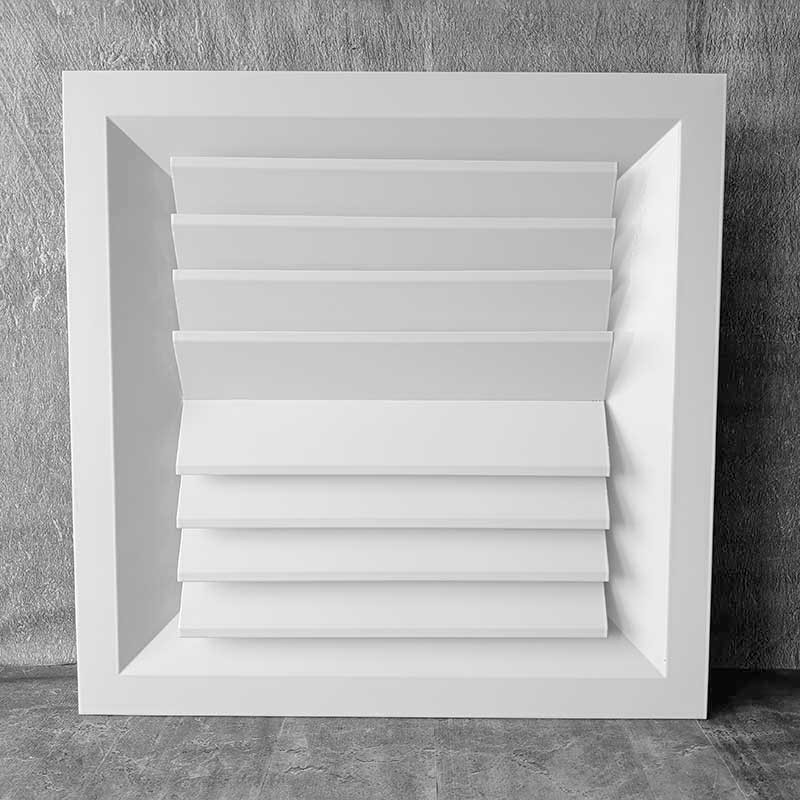

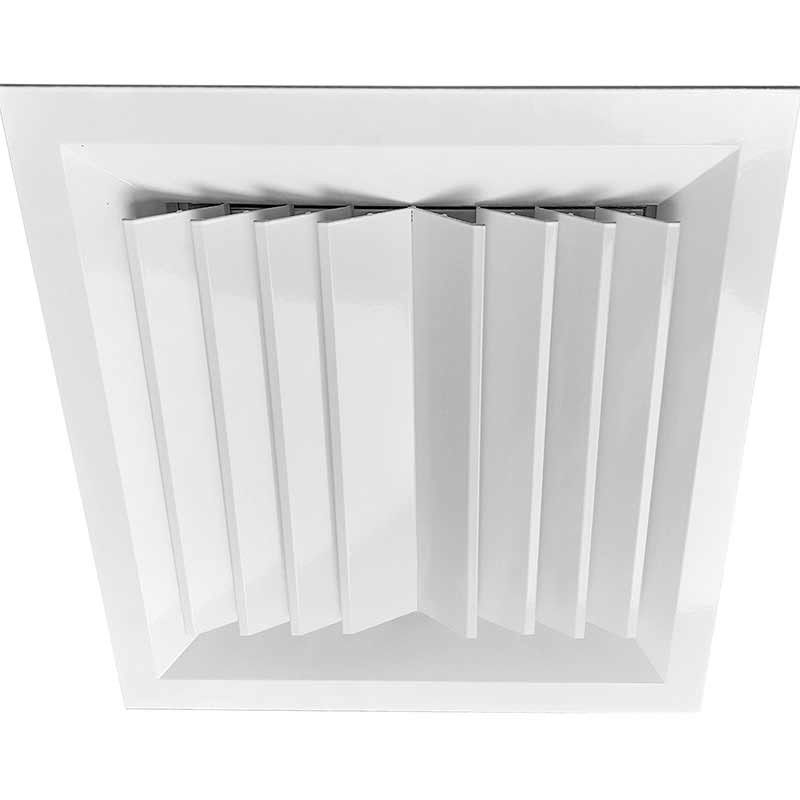

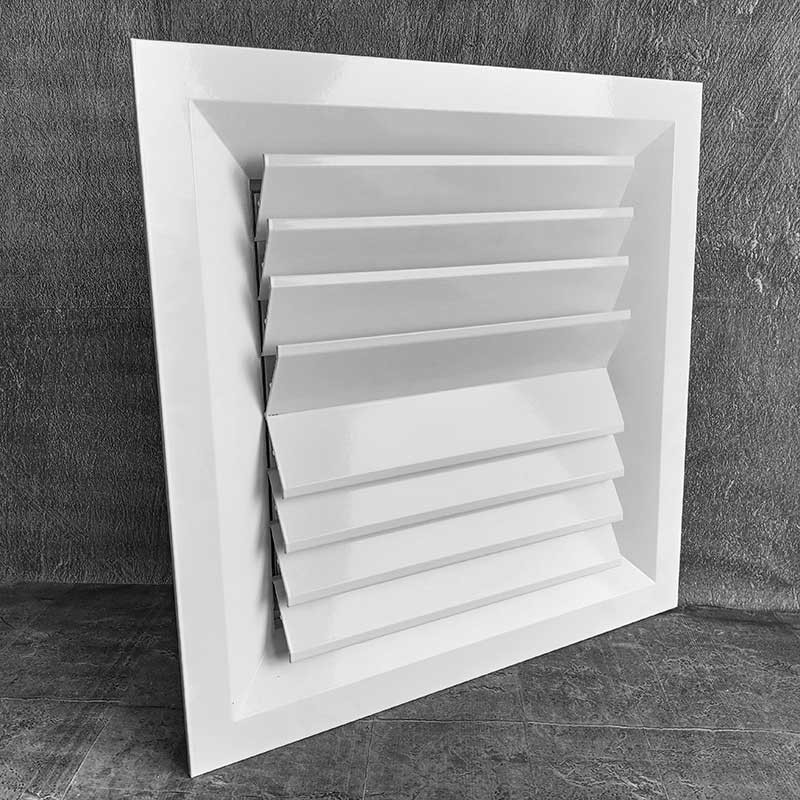

Внешняя сторона решетки

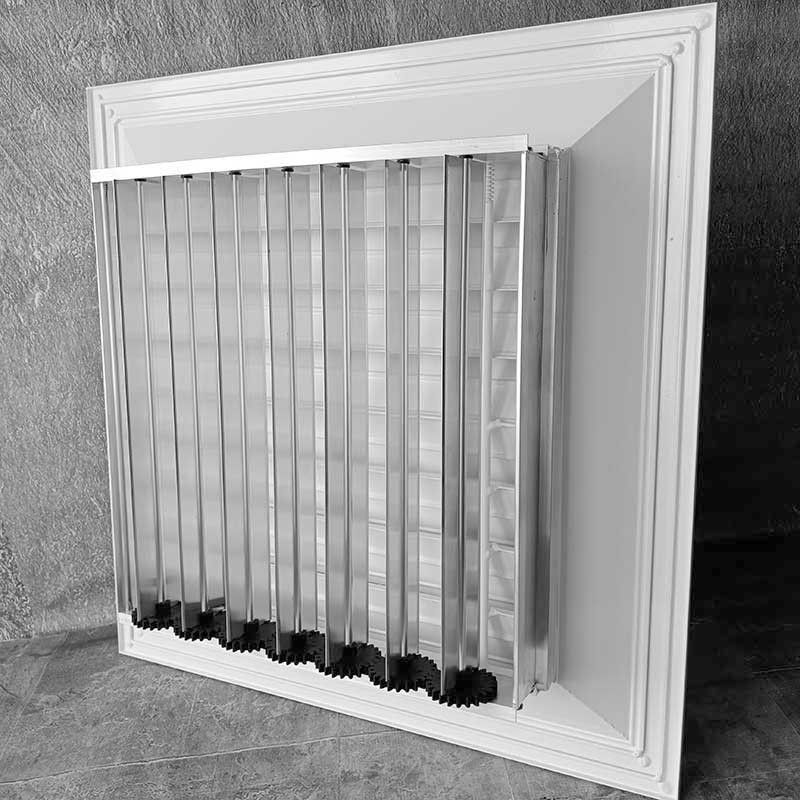

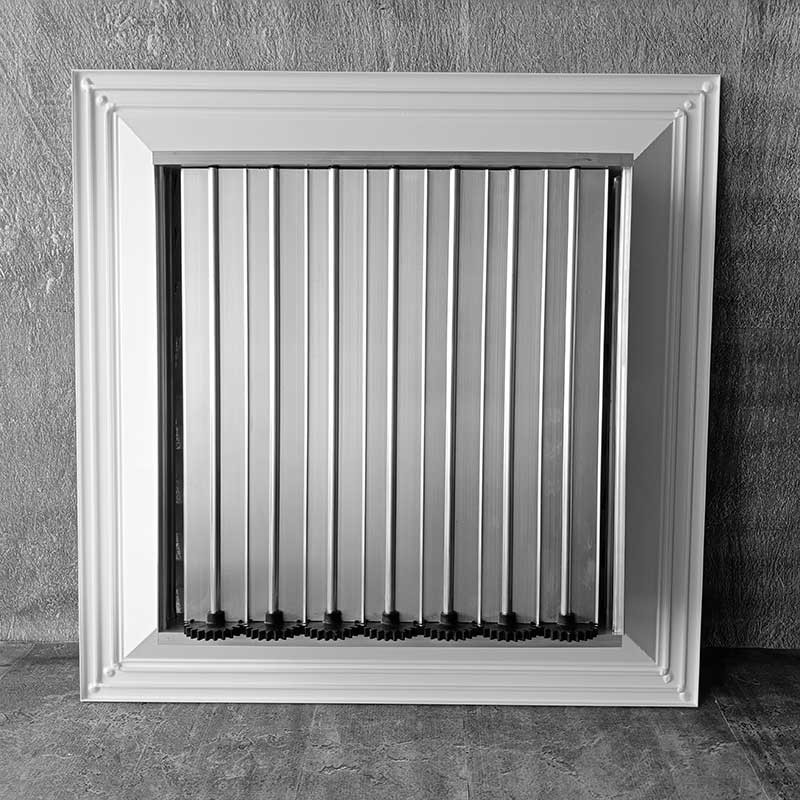

Внутренняя сторона решетки с БРВ
Материалы изготовления
- При изготовлении решеток и БРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018)
- При производстве БРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки
- По умолчанию решетки окрашены полиэфирной
порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.
Возможно изготовление нестандартных размеров с шагом 1 мм
Стандартные размеры решетки 300х300 мм, 450х450 мм, 600х600 мм
Минимальный размер решетки – 300х300 мм
Максимальный размер решетки – 1500х1500 мм
Определяющими размерами являются габаритные
Камера статического давления
Для подключения к системе воздуховодов потолочные решетки комплектуются камерой статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Материалы изготовления
- Статическая камера изготавливается из оцинкованной листовой стали 0,4 -1,5 мм в зависимости от размера и пожелания заказчика
- По умолчанию все изделия поставляются в неокрашенном виде
Габаритно-посадочные размеры камеры статического давления, АхВ габаритные размеры решетки,
а1хb1 установочные размеры КСД. ОВ – осевая врезка, БВ – боковая врезка
Габаритно-посадочные размеры потолочной решетки 2РП
АхВ габаритные размеры решетки
Габаритно-посадочные размеры потолочной
решетки с клапаном расхода воздуха 2РП-Р
АхВ габаритные размеры решетки
Значение коэффициента Кр при различных значениях угла β для клапана расхода воздуха
Варианты монтажа потолочных решеток
Диаграмма для подбора типоразмера и определения аэродинамических характеристик
Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
