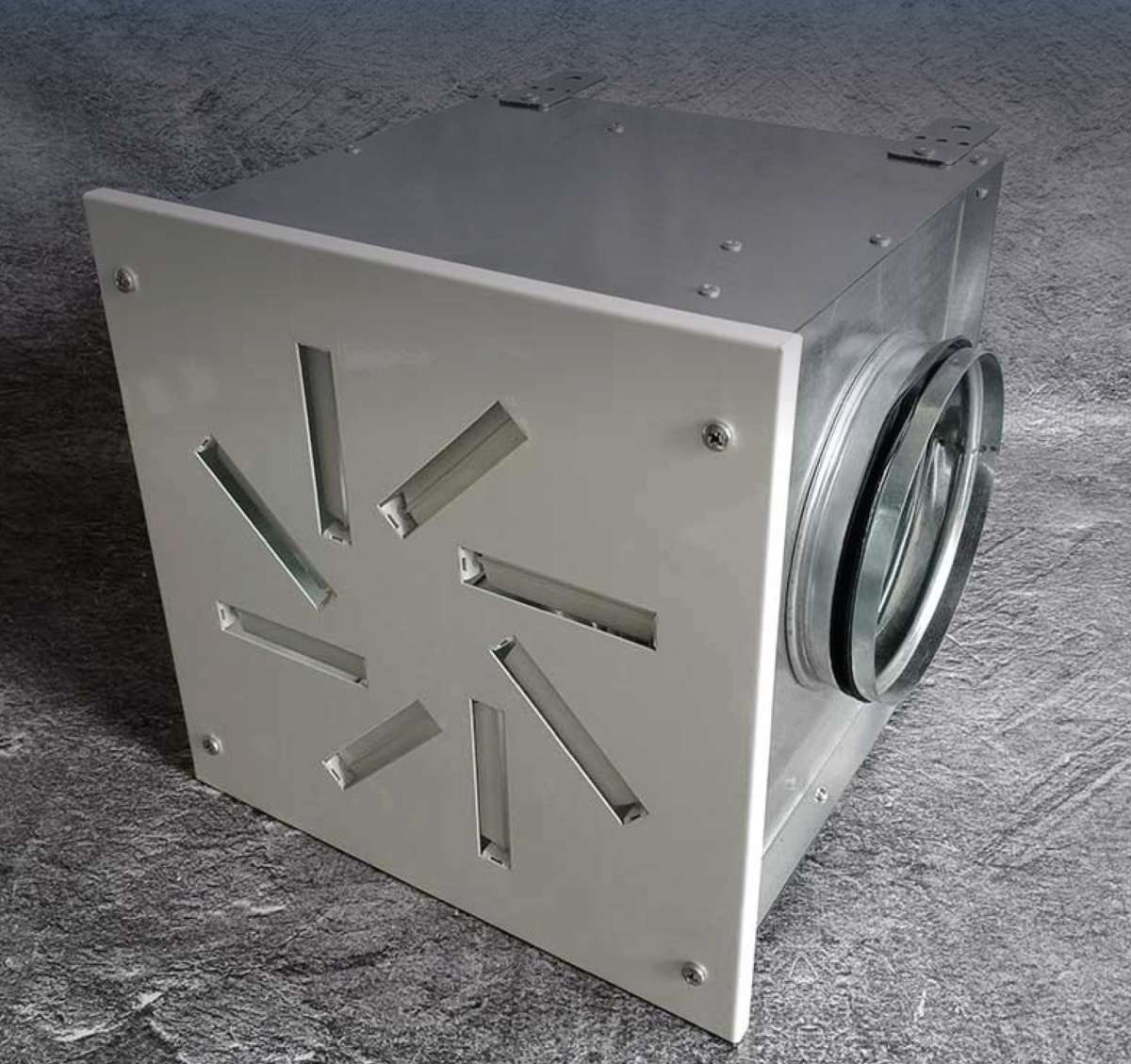

Панельный воздухораспределитель с поворотными ячейками AIRS ВПВ 300х300
⚙️ Калькулятор цены и заказ
⚙️ Подбор и заказ
Описание
Панельные воздухораспределители с поворотными ячейками AIRS ВПВ предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны производственных, общественных, административно-бытовых помещений настилающимися или прямоточными струями. Конструктивно воздухораспределители состоят из воздухораздающей панели прямоугольной формы (AIRS ВПВ) или круглой формы (AIRS ВКВ), в которой установлены пластиковые ячейки с поворотными вставками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
Конструкция и материалы
в диффузорах регулирующей пластиковой ячейки позволяет реализовывать различные схемы подачи воздуха. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.
КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.
Изготавливается семь видов панелей отличающихся расположением ячеек. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек. Возможна реализация следующих схем подачи воздуха: • Схема 1 – горизонтальный веерный поток, настилающийся на поверхность потолка; • Схема 2 – вертикальный прямоточный поток, перпендикулярный поверхности потолка; • Схема 3 – горизонтальный поток, направленный в одну сторону вдоль поверхности потолка; • Схема 4 – горизонтальный поток, направленный в две стороны вдоль поверхности потолка; • Схема 5 – конический несмыкающийся поток; • Схема 6 – дальнобойный поток, перпендикулярный поверхности потолка.
Лицевая панель AIRS ВПВ 300х300 изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016). Камера статического давления выполняется из неокрашенной оцинкованной стали. При изготовлении на заказ возможна окраска панели и камеры в любой цвет по каталогу RAL.
Что это даёт
Как подобрать и смонтировать
Панель AIRS ВПВ 300х300 устанавливается в подвесной потолок или на конструкцию из ГКЛ. После монтажа ячейки поворачиваются вручную, что позволяет отстроить раздачу под фактическую расстановку рабочих мест.
Технические характеристики
| Маркировка | AIRS ВПВ 300х300 |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Ячейковая раздача |
| Форма | 300×300 мм |
| Монтаж | Потолочный |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |
| Типоразмер АхВ, мм | Количество ячеек | Ячейки по схемам | ØD, мм | aхb, мм | А1xВ1, мм | G, мм | W min | — | — |
|---|---|---|---|---|---|---|---|---|---|
| ВПВ(Р) 300×300 | 12 | 16 / 12 / 12 / 16 / 24 / 12 | 159 | 270х270 | 290×290 | 302 | 179 | 304 | 393 |

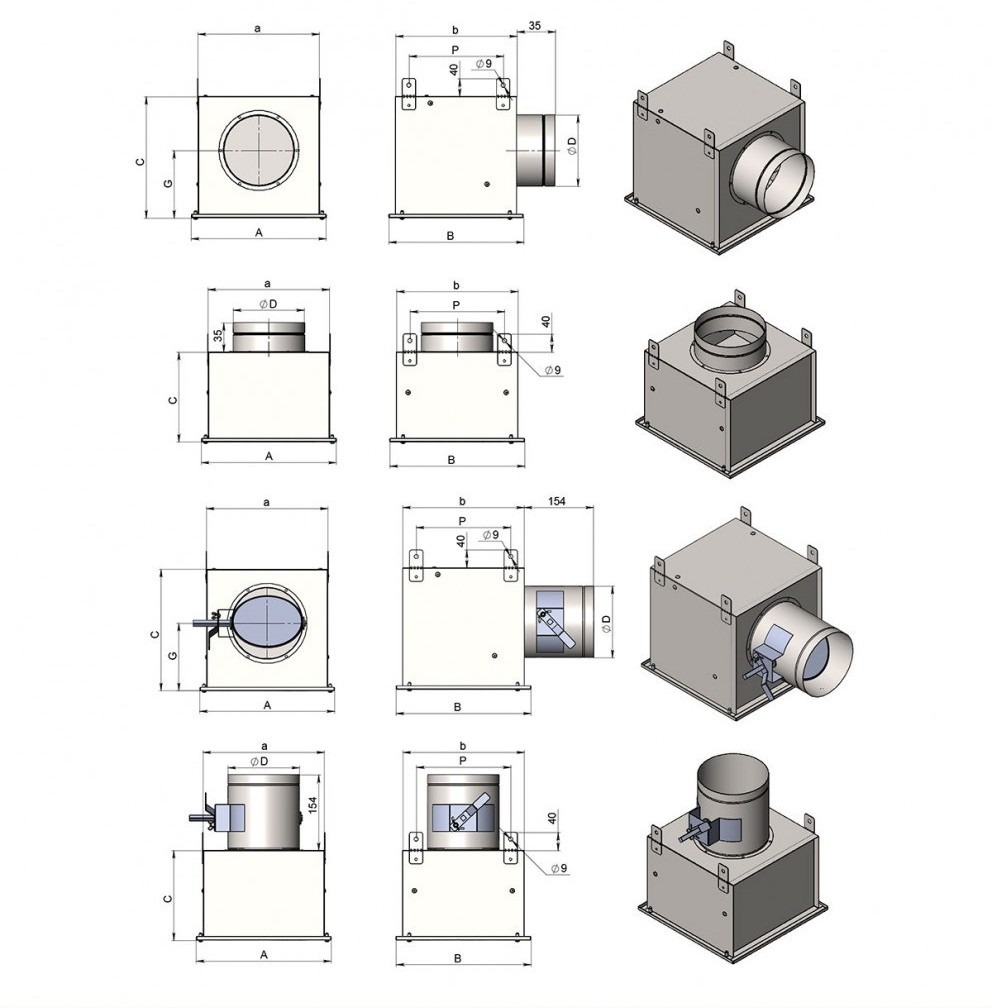

Чертёж AIRS ВПВ 300х300. Нажмите на изображение, чтобы увеличить. A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F 0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Чертежи и схемы
Направление раздачи задаётся положением ячеек или лопаток — настраивается после монтажа, без переделки сети.
Схема 1
горизонтальный веерный поток, настилающийся на поверхность потолка
Схема 2
вертикальный прямоточный поток, перпендикулярный поверхности потолка
Схема 3
горизонтальный поток, направленный в одну сторону вдоль потолка
Схема 4
горизонтальный поток, направленный в две стороны вдоль потолка
Схема 5
конический несмыкающийся поток
Схема 6
дальнобойный поток, перпендикулярный поверхности потолка
Расшифровка маркировки
2 — AIRS ВПВ — Р — С — И — 595х595 — 24 — W — RAL 9016
| 1–7 | схема расположения ячеек на панели |
| ВПВ / ВКВ | прямоугольный / круглый |
| Р | наличие регулирующего клапана |
| — / С | боковой / торцевой подвод |
| И | наличие теплозвукоизоляции |
| АхВ или ØА | габаритный размер панели, мм |
| 16 / 40 / 64 / 68 | количество поворотных ячеек, шт |
| W / B / G | цвет ячеек: белый (по умолчанию) / чёрный / серый |
| RAL 9016 | цвет лицевой панели, по умолчанию белый |
Аэродинамика и уровень шума
L
0— расход воздуха через изделие, ΔP — потери давления, дальнобойность — расстояние, на котором скорость струи падает до 0,2 м/с. Подбирайте типоразмер так, чтобы рабочий расход попадал в столбец 35 дБ(А) — это комфортный уровень шума для офиса.
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| схема 2 (вертикальный прямоточный поток, перпендикулярный поверхности потолка) | |||||||||
| ВПВ(С) 300х300-12 | 50 | 5 | 3,2 | 85 | 15 | 5,4 | 130 | 34 | 8,3 |
| схема 3 (горизонтальный поток, направленный в одну сторону вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 300х300-12 | 15 | 1 | 0,6 | 30 | 3 | 1,2 | 60 | 10 | 2,4 |
| схема 4 (горизонтальный поток, направленный в две стороны вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 300х300-12 | 15 | 1 | 0,4 | 30 | 3 | 0,8 | 60 | 10 | 1,6 |
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| схема 2 (вертикальный прямоточный поток, перпендикулярный поверхности потолка) | |||||||||
| ВПВ(С) 300х300-16 | 80 | 11 | 3,8 | 125 | 27 | 6,0 | 185 | 59 | 8,9 |
| схема 3 (горизонтальный поток, направленный в одну сторону вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 300х300-16 | 35 | 1 | 1,2 | 85 | 8 | 2,9 | 170 | 30 | 5,7 |
| схема 4 (горизонтальный поток, направленный в две стороны вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 300х300-16 | 35 | 1 | 0,7 | 85 | 8 | 1,8 | 170 | 30 | 3,6 |
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| схема 2 (вертикальный прямоточный поток, перпендикулярный поверхности потолка) | |||||||||
| ВПВ(С) 300х300-12 | 50 | 9 | 4,8 | 85 | 26 | 8,1 | 130 | 61 | 12 |
| схема 3 (горизонтальный поток, направленный в одну сторону вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 300х300-12 | 15 | 1 | 0,5 | 30 | 3 | 1,0 | 60 | 10 | 2,0 |
| схема 4 (горизонтальный поток, направленный в две стороны вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 300х300-12 | 15 | 1 | 0,4 | 30 | 3 | 0,7 | 60 | 10 | 1,4 |
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| схема 2 (прямоточный поток) | |||||||||
| ВПВ(С) 300х300-12 | 60 | 6 | 4,5 | 100 | 17 | 7,4 | 165 | 45 | 12 |
| схема 5 (конический несмыкающийся поток)* | |||||||||
| ВПВ(С) 300х300-12 | 65 | 5 | 2,3 | 110 | 13 | 3,9 | 185 | 37 | 6,6 |
Важно знать
Блоки с HEPA-фильтром требуют регламентной замены фильтра и контроля перепада давления.
Подбор и заказ. Пришлите проект или параметры помещения — подберём воздухораспределители, посчитаем и изготовим под заказ.
