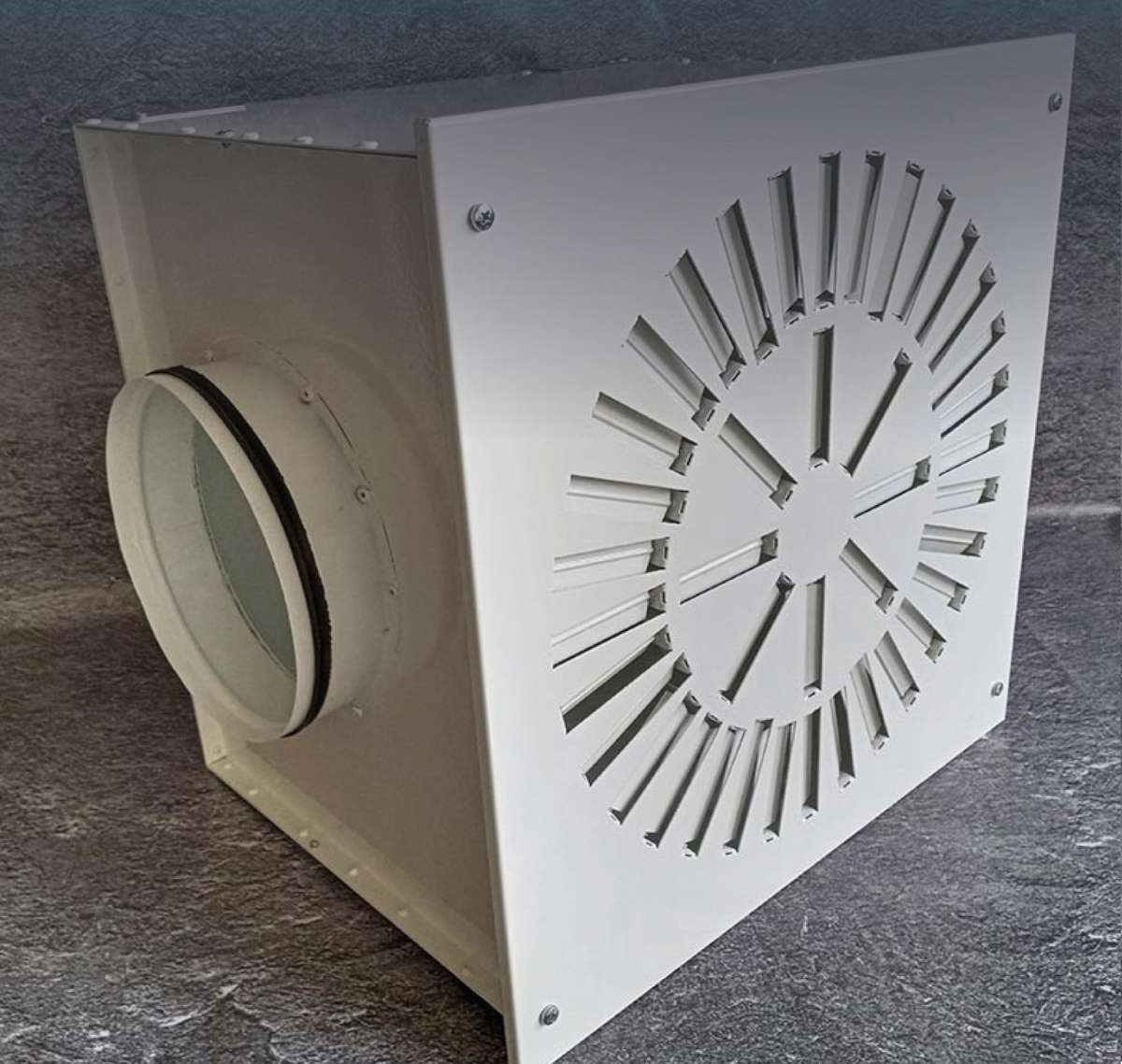

Воздухораспределитель прямоугольный с регулируемыми ячейками AIRS ВПВ 450х450
⚙️ Калькулятор цены и заказ
⚙️ Подбор и заказ
Описание
Панельные воздухораспределители с поворотными ячейками AIRS ВПВ предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны производственных, общественных, административно-бытовых помещений настилающимися или прямоточными струями. Конструктивно воздухораспределители состоят из воздухораздающей панели прямоугольной формы (AIRS ВПВ) или круглой формы (AIRS ВКВ), в которой установлены пластиковые ячейки с поворотными вставками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
Применение и особенности
в диффузорах регулирующей пластиковой ячейки позволяет реализовывать различные схемы подачи воздуха. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.

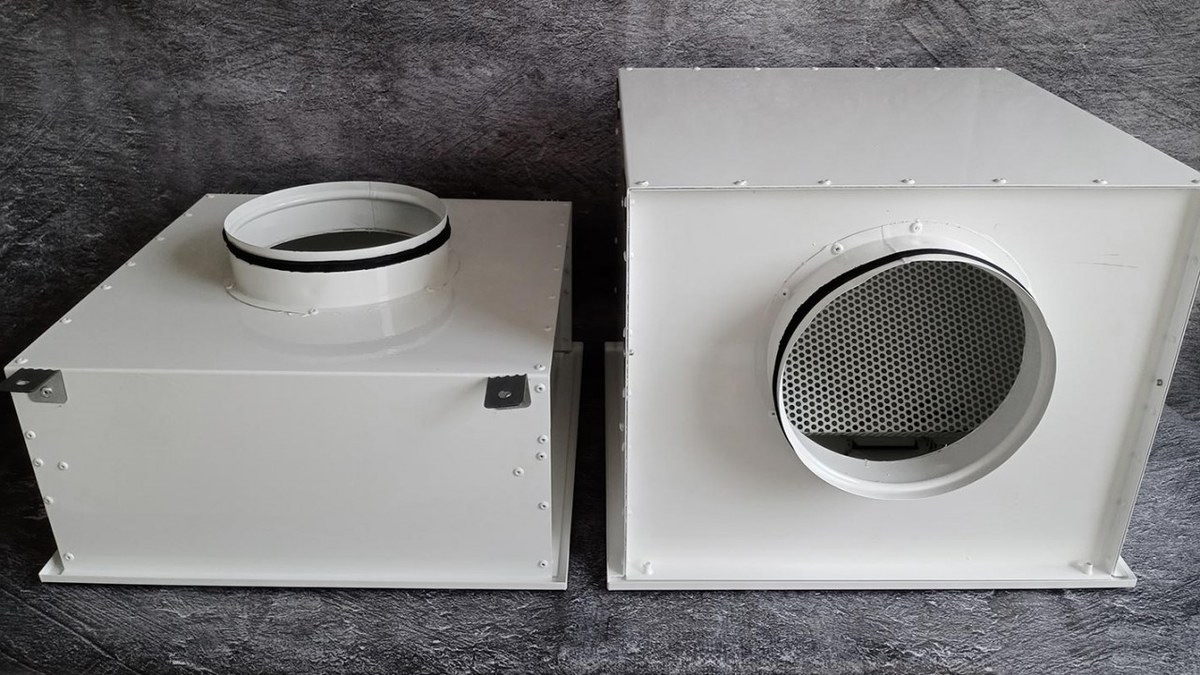

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.
Изготавливается семь видов панелей отличающихся расположением ячеек. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек. Возможна реализация следующих схем подачи воздуха: • Схема 1 – горизонтальный веерный поток, настилающийся на поверхность потолка; • Схема 2 – вертикальный прямоточный поток, перпендикулярный поверхности потолка; • Схема 3 – горизонтальный поток, направленный в одну сторону вдоль поверхности потолка; • Схема 4 – горизонтальный поток, направленный в две стороны вдоль поверхности потолка; • Схема 5 – конический несмыкающийся поток; • Схема 6 – дальнобойный поток, перпендикулярный поверхности потолка.
Технические характеристики
| Маркировка | AIRS ВПВ 450х450 |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Ячейковая раздача |
| Форма | 450×450 мм |
| Монтаж | Потолочный |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |
Габаритные размеры и масса
| Типоразмер АхВ, мм | Количество ячеек | Ячейки по схемам | ØD, мм | aхb, мм | А1xВ1, мм | G, мм | W min | — | — |
|---|---|---|---|---|---|---|---|---|---|
| ВПВ(Р) 450×450 | 12 | 16 / 12 / 12 / 16 / 24 / 12 | 440×440 | 452 | |||||
| ВПВ(Р) 450×450 | 20 | 40 / 20 / 40 / 48 / 60 / 36 | 199 | 420х420 | 440×440 | 452 | 219 | 364 | 453 |

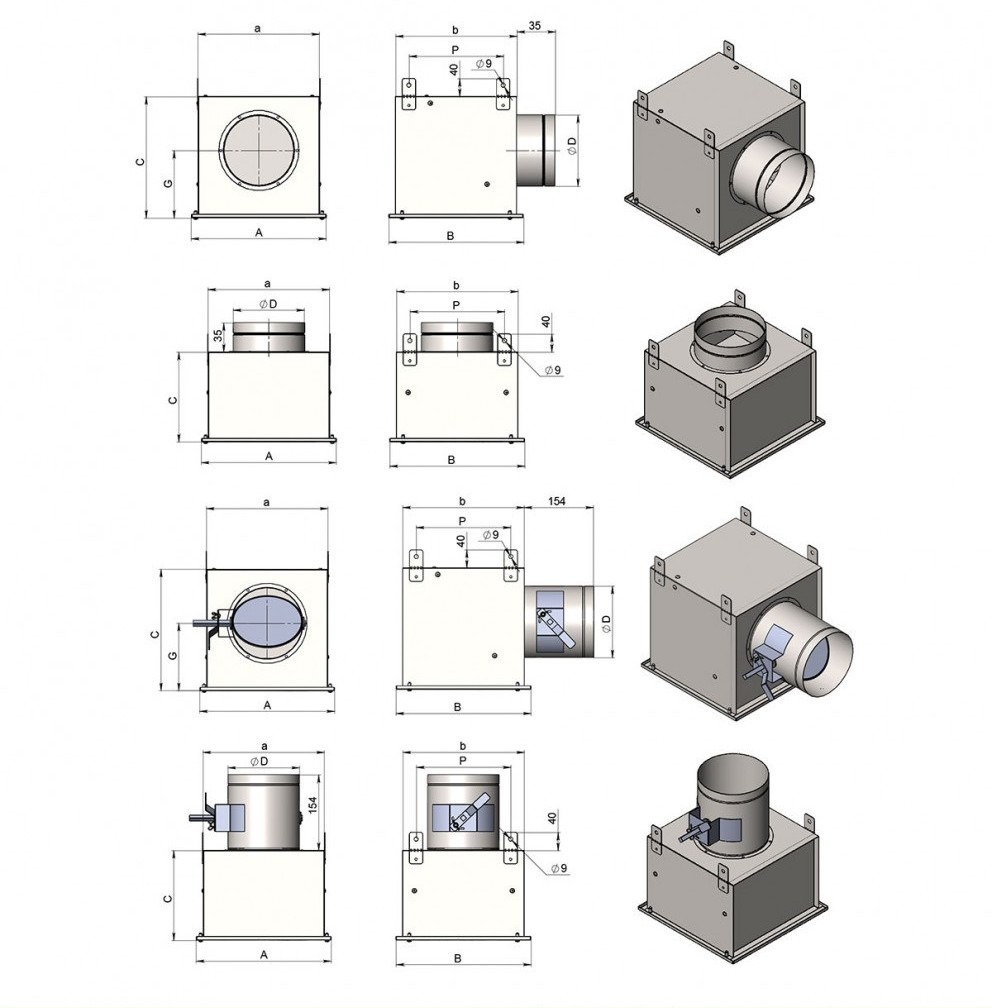

Чертёж AIRS ВПВ 450х450. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Аэродинамика и уровень шума
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| схема 1 (горизонтальный веерный поток, настилающийся на поверхность потолка)* | |||||||||
| ВПВ(С) 450х450-20 | 105 | 3 | 0,8 | 190 | 9 | 1,5 | 315 | 25 | 2,4 |
| схема 2 (вертикальный прямоточный поток, перпендикулярный поверхности потолка) | |||||||||
| ВПВ(С) 450х450-12 | 50 | 5 | 3,2 | 85 | 15 | 5,4 | 130 | 34 | 8,3 |
| ВПВ(С) 450х450-20 | 120 | 5 | 5,0 | 185 | 12 | 7,8 | 285 | 29 | 12 |
| схема 3 (горизонтальный поток, направленный в одну сторону вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 450х450-12 | 15 | 1 | 0,6 | 30 | 3 | 1,2 | 60 | 10 | 2,4 |
| ВПВ(С) 450х450-20 | 105 | 4 | 2,4 | 190 | 12 | 4,4 | 315 | 32 | 7,2 |
| схема 4 (горизонтальный поток, направленный в две стороны вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 450х450-12 | 15 | 1 | 0,4 | 30 | 3 | 0,8 | 60 | 10 | 1,6 |
| ВПВ(С) 450х450-20 | 105 | 4 | 1,6 | 190 | 12 | 2,9 | 315 | 32 | 4,8 |
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| схема 1 (горизонтальный веерный поток, настилающийся на поверхность потолка)* | |||||||||
| ВПВ(С) 450х450-40 | 165 | 6 | 1,7 | 260 | 14 | 2,7 | 400 | 32 | 4,2 |
| схема 2 (вертикальный прямоточный поток, перпендикулярный поверхности потолка) | |||||||||
| ВПВ(С) 450х450-16 | 80 | 11 | 3,8 | 125 | 27 | 6,0 | 185 | 59 | 8,9 |
| ВПВ(С) 450х450-40 | 150 | 7 | 4,6 | 230 | 16 | 7,1 | 345 | 35 | 11 |
| схема 3 (горизонтальный поток, направленный в одну сторону вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 450х450-16 | 35 | 1 | 1,2 | 85 | 8 | 2,9 | 170 | 30 | 5,7 |
| ВПВ(С) 450х450-40 | 165 | 5 | 3,6 | 260 | 12 | 5,6 | 400 | 28 | 8,6 |
| схема 4 (горизонтальный поток, направленный в две стороны вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 450х450-16 | 35 | 1 | 0,7 | 85 | 8 | 1,8 | 170 | 30 | 3,6 |
| ВПВ(С) 450х450-40 | 165 | 5 | 2,2 | 260 | 12 | 3,5 | 400 | 28 | 5,4 |
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| схема 1 (горизонтальный веерный поток, настилающийся на поверхность потолка)* | |||||||||
| ВПВ(С) 450х450-20 | 105 | 3 | 1,4 | 190 | 11 | 2,5 | 315 | 31 | 4,1 |
| схема 2 (вертикальный прямоточный поток, перпендикулярный поверхности потолка) | |||||||||
| ВПВ(С) 450х450-12 | 50 | 9 | 4,8 | 85 | 26 | 8,1 | 130 | 61 | 12 |
| ВПВ(С) 450х450-20 | 120 | 7 | 5,3 | 185 | 17 | 8,2 | 285 | 41 | 13 |
| схема 3 (горизонтальный поток, направленный в одну сторону вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 450х450-12 | 15 | 1 | 0,5 | 30 | 3 | 1,0 | 60 | 10 | 2,0 |
| ВПВ(С) 450х450-20 | 105 | 4 | 2,0 | 190 | 12 | 3,6 | 315 | 32 | 6,0 |
| схема 4 (горизонтальный поток, направленный в две стороны вдоль поверхности потолка)* | |||||||||
| ВПВ(С) 450х450-12 | 15 | 1 | 0,4 | 30 | 3 | 0,7 | 60 | 10 | 1,4 |
| ВПВ(С) 450х450-20 | 105 | 4 | 1,4 | 190 | 12 | 2,6 | 315 | 32 | 4,3 |
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| схема 2 (прямоточный поток) | |||||||||
| ВПВ(С) 450х450-12 | 60 | 6 | 4,5 | 100 | 17 | 7,4 | 165 | 45 | 12 |
| ВПВ(С) 450х450-40 | 120 | 4 | 5,5 | 195 | 9 | 9,0 | 315 | 25 | 15 |
| схема 5 (конический несмыкающийся поток)* | |||||||||
| ВПВ(С) 450х450-12 | 65 | 5 | 2,3 | 110 | 13 | 3,9 | 185 | 37 | 6,6 |
| ВПВ(С) 450х450-40 | 130 | 3 | 2,9 | 230 | 8 | 5,1 | 400 | 26 | 8,9 |
Схемы приточных струй
Направление раздачи задаётся положением ячеек или лопаток — настраивается после монтажа, без переделки сети.
Материалы и покрытие
Лицевая панель AIRS ВПВ 450х450 изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016). Камера статического давления выполняется из неокрашенной оцинкованной стали. При изготовлении на заказ возможна окраска панели и камеры в любой цвет по каталогу RAL.
Монтаж
Воздухораспределитель AIRS ВПВ 450х450 монтируется в подвесной потолок или к ГКЛ на скрытых креплениях. Присоединение — через камеру статического давления или напрямую к воздуховоду; направление струи задаётся поворотом ячеек.
Как формируется обозначение
| 1–7 | схема расположения ячеек на панели |
| ВПВ / ВКВ | прямоугольный / круглый |
| Р | наличие регулирующего клапана |
| — / С | боковой / торцевой подвод |
| И | наличие теплозвукоизоляции |
| АхВ или ØА | габаритный размер панели, мм |
| 16 / 40 / 64 / 68 | количество поворотных ячеек, шт |
| W / B / G | цвет ячеек: белый (по умолчанию) / чёрный / серый |
| RAL 9016 | цвет лицевой панели, по умолчанию белый |
маркировка · типоразмер · цвет. Нестандартные размеры и цвет по RAL — под проект.
Документы и поставка
- Паспорт изделия — на странице товара.
- Изготовление серийное и под размеры проекта, окраска по RAL.
- Гарантия 12 месяцев, доставка по всей России.
- BIM-модель — подготовим по запросу; готовые семейства раздела — на странице BIM-моделей воздухораспределителей.
