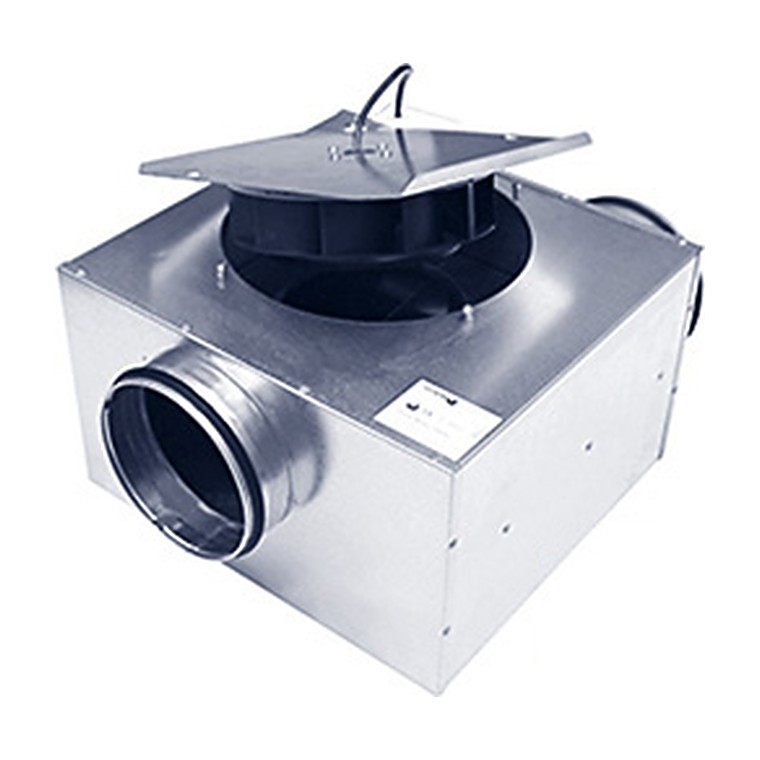

Низкопрофильные канальные вентиляторы LPKB EC

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: вентиляторы LPKB (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 14 типоразмеров в серии, ø100–315 мм. Ec-двигатель. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Канальные вентиляторы LPKB ЕС оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали. Канальные вентиляторы LPKB ЕС имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров10

Напряжение230 В

Мощность111–217 Вт

Ток0,88–1,35 А

Вес5,3–13,6 кг

Диаметр100–315 мм

Данные производителяобновлено 26.09.2017

Конструкция и работа

Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.

Преимущества вентиляторов LPKB EC. Низкое энергопотребление . Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%. Плавная и точная регулировка . Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В.
Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

Что это даёт

Монтаж прямо в каналВрезается в существующую сеть без переходников: присоединительные размеры совпадают со стандартным воздуховодом.

Регулировка от 0 до 100 %Расход подстраивается ступенчатым или электронным регулятором — систему не приходится душить заслонкой.

Тихая работаКолесо с загнутыми назад лопатками и балансировка в двух плоскостях дают низкий уровень шума на рабочей точке.

Двигатель защищёнВстроенный термоконтакт отключает питание при перегреве и возвращает вентилятор в работу после остывания.

Обслуживание без демонтажаКорпус разбирается на месте: рабочее колесо и двигатель вынимаются для чистки без разборки воздуховода.

Где применяется

Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.

Как подобрать

Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.

Технические характеристики

LPKB 100 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 100 С1 EC	230/50	111	0,88	3780	50	IP 44	410	314	138	100	330	61	61	5,3	31

LPKB 125 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 125 С1 EC	230/50	115	0,90	3780	50	IP 44	410	314	163	125	330	73	74	5,5	31

LPKB 160 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 160 В1 EC	230/50	117	0,90	3640	50	IP 44	457	362	198	160	390	91	92	7,1	31
LPKB 160 С1 EC	230/50	131	1,06	3220	60	IP 44	457	362	198	160	390	91	92	6,9	31

LPKB 200 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 200 A1 EC	230/50	126	1,04	2860	60	IP 54	468	372	238	200	390	111	112	7,4	30
LPKB 200 С1 EC	230/50	162	1,27	2870	50	IP 44	468	372	238	200	390	111	112	7,4	31

LPKB 250 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 250 B1 EC	230/50	122	0,96	2900	60	IP 54	488	392	292	250	390	135	136	8,3	30
LPKB 250 D1 EC	230/50	168	1,35	3010	45	IP 54	488	392	287	250	390	135	136	7,9	30

LPKB 315 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	a	b	c	Ød	e	f	g	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	Ød	e	f	g		подкл.
LPKB 315 B1 EC	230/50	167	1,32	3020	45	IP 54	522	427	354	315	444	168	169	11,6	30
LPKB 315 E1 EC	230/50	217	0,97	2400	60	IP 54	522	427	377	315	444	168	169	13,6	31

Чертёж и присоединительные размеры

Аэродинамические характеристики

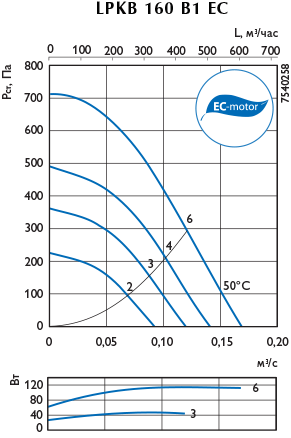

Аэродинамическая характеристика — LPKB 160 B 1 EC

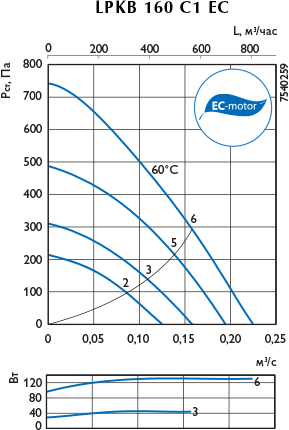

Аэродинамическая характеристика — LPKB 160 C 1 EC

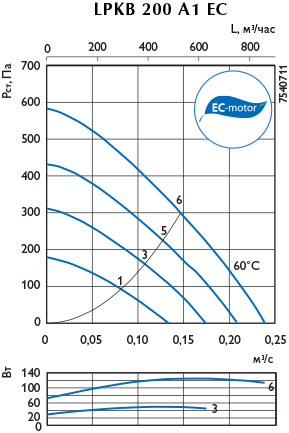

Аэродинамическая характеристика — LPKB 200 A 1 EC

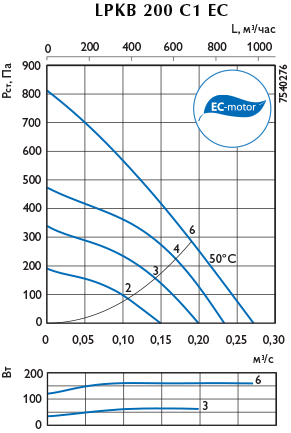

Аэродинамическая характеристика — LPKB 200 C 1 EC

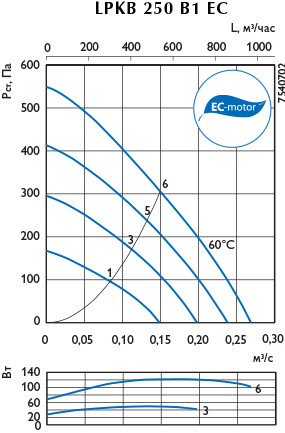

Аэродинамическая характеристика — LPKB 250 B 1 EC

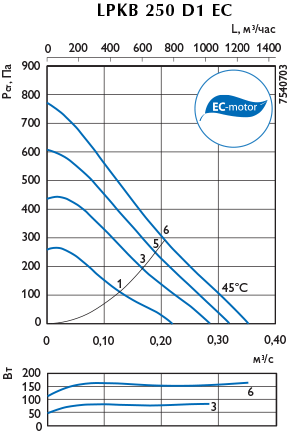

Аэродинамическая характеристика — LPKB 250 D 1 EC

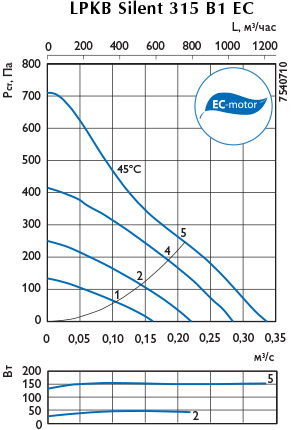

Аэродинамическая характеристика — LPKBSILENT 315 B 1 EC

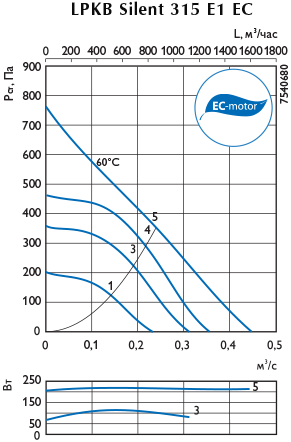

Аэродинамическая характеристика — LPKBSILENT 315 E 1 EC

Шумовые характеристики

LPKB 100 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 100 С1 EC	К входу	70	77	61	66	68	75	68	67	61	55
	К выходу	74	81	66	66	68	77	75	72	67	60
	К окружению	57	64	45	46	57	61	55	53	48	40

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Номер кривой на графике	6	5	4	3	2	1
Сигнал управления, В	10	8,5	8	7	5,5	5

LPKB 125 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 125 С1 EC	К входу	71	78	57	67	68	76	68	67	64	56
	К выходу	75	82	66	68	69	78	76	72	69	61
	К окружению	58	65	41	48	55	63	57	54	47	39

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Номер кривой на графике	6	5	4	3	2	1
Сигнал управления, В	10	8,5	8	7	5,5	5

LPKB 160 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 160 В1 EC	К входу	71	78	62	67	70	74	70	63	64	56
	К выходу	73	80	64	66	71	77	71	70	69	60
	К окружению	58	65	38	50	52	64	53	51	45	38
LPKB 160 С1 EC	К входу	72	79	57	66	73	77	69	65	65	55
	К выходу	75	82	63	67	74	78	72	73	71	60
	К окружению	57	64	37	49	57	62	54	53	48	38

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB 200 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 200 A1 EC	К входу	68	75	56	65	70	69	63	64	61	55
	К выходу	70	77	61	66	73	73	65	67	63	57
	К окружению	54	61	36	42	58	56	50	48	44	36
LPKB 200 С1 EC	К входу	72	79	62	68	74	75	67	67	62	54
	К выходу	77	84	65	68	79	80	74	72	68	59
	К окружению	56	63	41	48	58	60	54	49	43	34

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB 250 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 250 B1 EC	К входу	66	73	56	59	69	66	62	64	63	55
	К выходу	71	78	58	62	74	72	66	69	66	57
	К окружению	52	59	28	38	56	54	47	46	43	36
LPKB 250 D1 EC	К входу	70	77	56	60	76	68	64	63	60	56
	К выходу	72	79	58	60	77	73	66	67	64	59
	К окружению	51	58	34	41	55	53	50	48	45	38

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB 315 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB 315 B1 EC	К входу	65	72	58	61	69	61	62	64	62	54
	К выходу	71	78	62	62	74	73	68	71	66	57
	К окружению	51	58	31	43	55	51	48	45	47	44
LPKB 315 E1 EC	К входу	71	78	65	64	69	73	68	71	69	65
	К выходу	75	82	65	65	71	78	72	76	71	67
	К окружению	54	61	34	45	55	58	53	49	43	39

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления. Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
