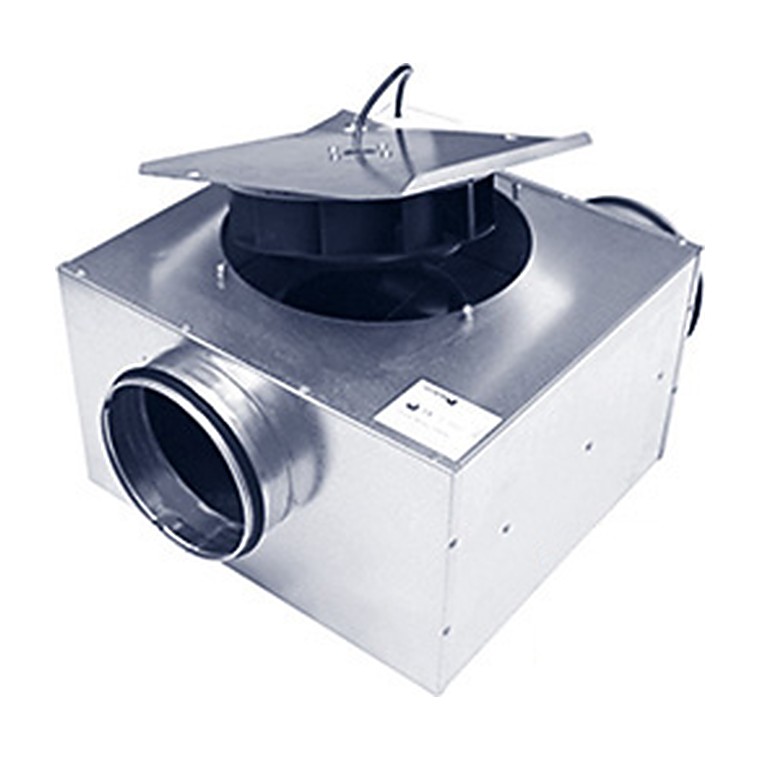

Низкопрофильные канальные вентиляторы LPKB Silent

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: вентиляторы LPKB (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 15 типоразмеров в серии, ø100–315 мм. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Канальные вентиляторы LPKB Silent ЕС оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали. Для снижения распространения шума в окружающее пространство вентиляторы LPKB Silent EC снабжены слоем изоляции и оснащаются на входе встроенным шумоглушителем. Канальные вентиляторы LPKB Silent ЕС имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров9

Напряжение230 В

Мощность61–217 Вт

Ток0,26–0,94 А

Вес5,9–14,6 кг

Диаметр100–315 мм

Данные производителяобновлено 26.09.2017

Конструкция и работа

Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.

Преимущества вентиляторов LPKB Silent EC. Низкое энергопотребление . Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%. Плавная и точная регулировка . Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В.
Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

Что это даёт

Монтаж прямо в каналВрезается в существующую сеть без переходников: присоединительные размеры совпадают со стандартным воздуховодом.

Регулировка от 0 до 100 %Расход подстраивается ступенчатым или электронным регулятором — систему не приходится душить заслонкой.

Тихая работаКолесо с загнутыми назад лопатками и балансировка в двух плоскостях дают низкий уровень шума на рабочей точке.

Двигатель защищёнВстроенный термоконтакт отключает питание при перегреве и возвращает вентилятор в работу после остывания.

Обслуживание без демонтажаКорпус разбирается на месте: рабочее колесо и двигатель вынимаются для чистки без разборки воздуховода.

Где применяется

Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.

Как подобрать

Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.

Технические характеристики

LPKB Silent 100

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 100 C1	230/50	61	0,26	2560	80	IP 44	410	314	210	100	330	73	136	190	5,9	1

LPKB Silent 125

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 125 C1	230/50	61	0,26	2570	80	IP 44	410	314	210	125	330	73	124	190	5,9	1

LPKB Silent 160

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 160 B1	230/50	61	0,26	2560	80	IP 44	457	362	246	160	390	91	142	220	7,6	1
LPKB Silent 160 C1	230/50	108	0,47	2520	75	IP 44	457	362	246	160	390	91	142	220	7,8	1

LPKB Silent 200

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 200 C1	230/50	163	0,71	2710	80*	IP 44	468	372	286	200	390	111	162	220	9,2	1

LPKB Silent 250

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 250 D1	230/50	167	0,73	2690	80*	IP 44	488	392	336	250	390	135	186	194	10,2	1
LPKB Silent 250 E1	230/50	217	0,94	2660	80	IP 44	488	392	336	250	390	135	186	194	10,7	1

LPKB Silent 315

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 315 B1	230/50	168	0,73	2690	80*	IP 44	522	427	401	315	445	169	219	222	14,2	1
LPKB Silent 315 D1	230/50	212	0,93	2660	80	IP 44	522	427	401	315	445	169	219	222	14,6	1

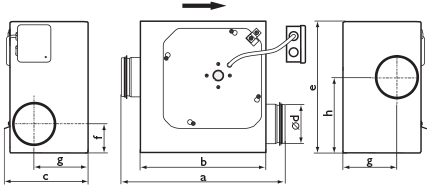

Чертёж и присоединительные размеры

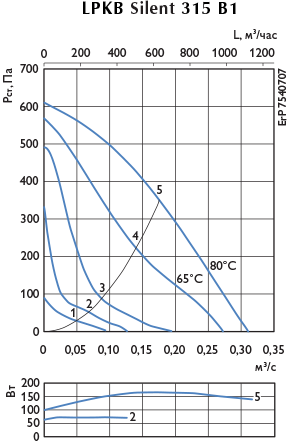

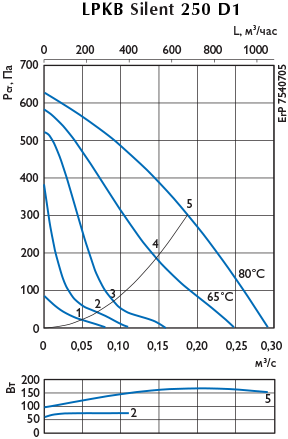

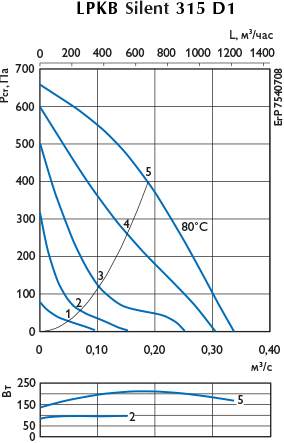

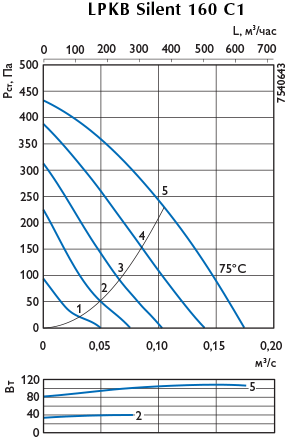

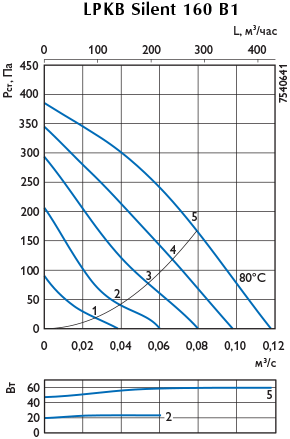

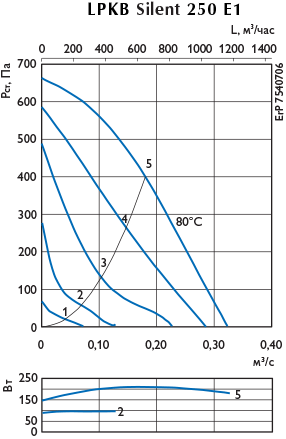

Аэродинамические характеристики

Шумовые характеристики

LPKB Silent 100

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 100 C1	К входу	56	63	51	58	60	50	43	40	40	31
	К выходу	65	72	59	61	64	68	65	62	55	49
	К окружению	48	55	32	40	49	53	44	40	33	31

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Номер кривой на графике	5	4	3	2	1
Напряжение, В	230	165	135	110	80

LPKB Silent 125

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 125 C1	К входу	56	63	52	58	60	53	44	44	43	36
	К выходу	65	72	57	61	65	68	64	61	57	49
	К окружению	47	54	28	38	48	51	43	39	33	30

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Номер кривой на графике	5	4	3	2	1
Напряжение, В	230	165	135	110	80

LPKB Silent 160

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 160 B1	К входу	56	63	49	58	61	50	40	45	44	38
	К выходу	63	70	56	60	66	65	59	56	56	48
	К окружению	45	52	27	38	47	50	40	37	32	31
LPKB Silent 160 C1	К входу	59	66	52	60	64	58	50	47	48	35
	К выходу	68	75	59	62	67	73	66	63	63	51
	К окружению	51	58	31	40	53	55	46	44	38	31

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB Silent 200

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 200 C1	К входу	64	71	64	65	67	61	54	49	49	46
	К выходу	74	81	67	67	74	78	72	70	66	61
	К окружению	56	63	33	45	55	61	50	46	38	35

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Номер кривой на графике	5	4	3	2	1
Напряжение, В	230	165	135	110	80

LPKB Silent 250

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 250 D1	К входу	62	69	59	60	67	54	55	56	54	50
	К выходу	71	78	62	61	74	72	69	69	64	60
	К окружению	51	58	33	43	54	53	50	46	42	36
LPKB Silent 250 E1	К входу	62	69	60	59	66	55	56	57	54	48
	К выходу	70	77	60	61	73	72	68	69	65	58
	К окружению	50	57	33	41	53	52	48	47	46	40

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB Silent 315

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 315 B1	К входу	59	66	59	58	62	50	55	57	54	51
	К выходу	68	75	60	61	71	68	66	68	63	59
	К окружению	48	55	39	41	52	50	44	43	41	36
LPKB Silent 315 D1	К входу	62	69	60	59	66	55	56	57	54	48
	К выходу	70	77	60	61	73	72	68	69	65	58
	К окружению	50	57	33	41	53	52	48	47	46	40

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
