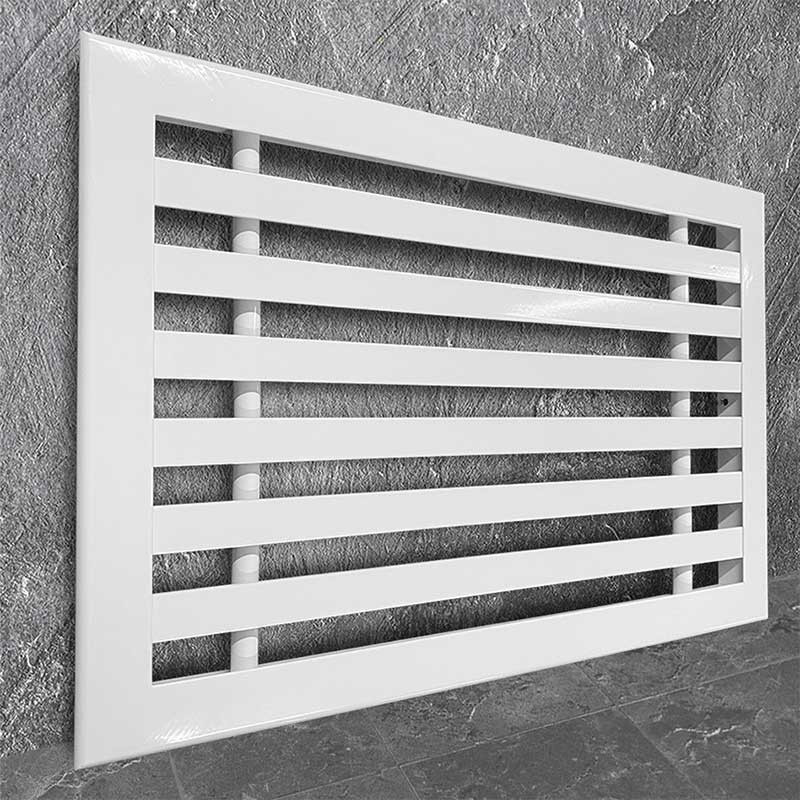

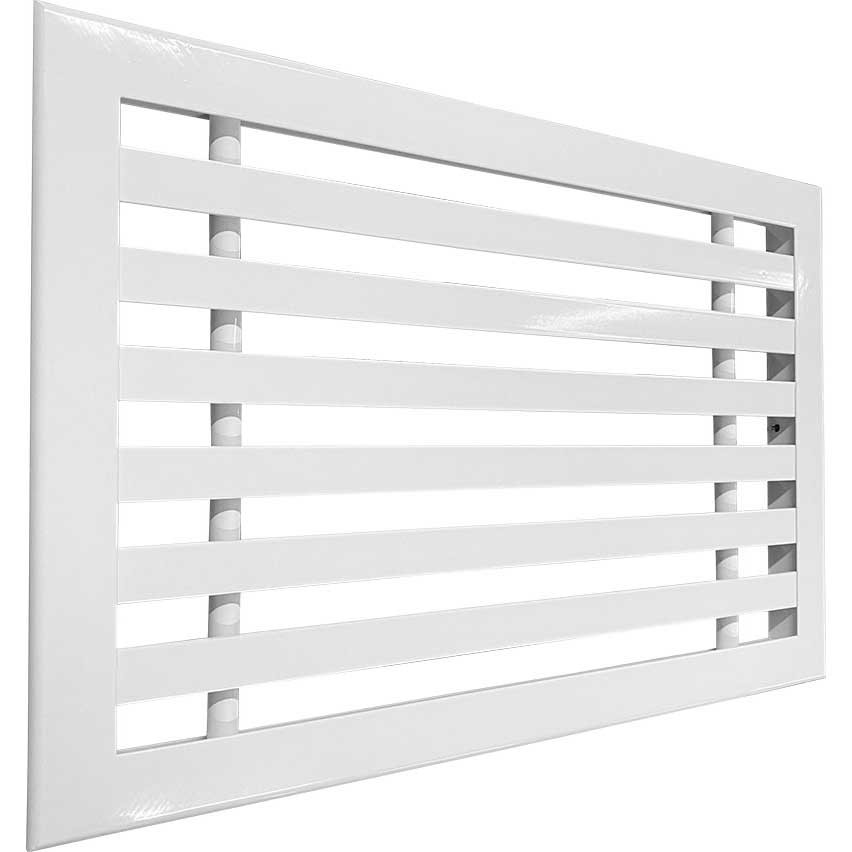

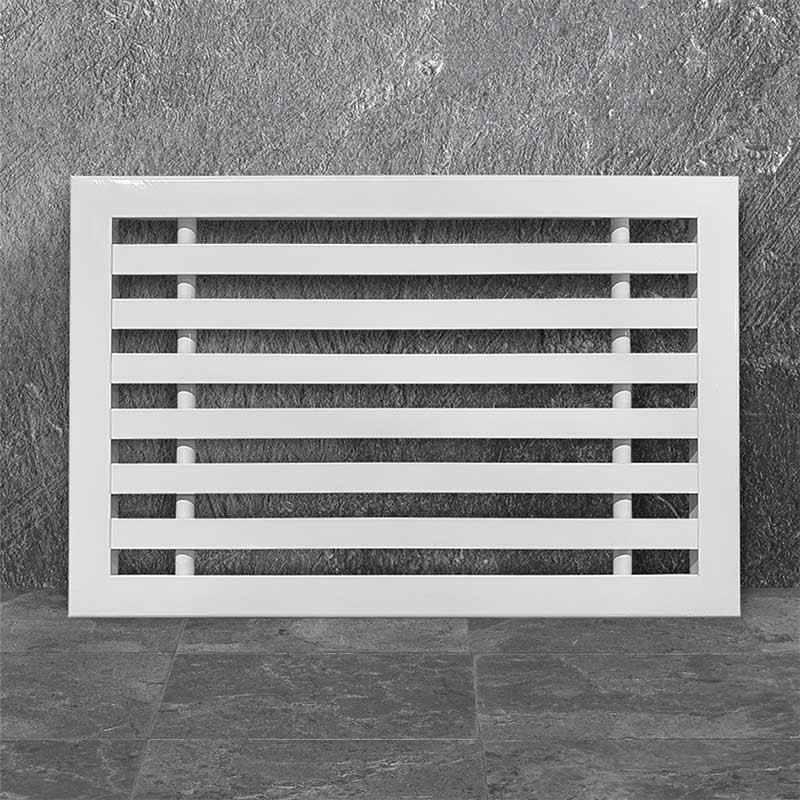

Описание вентиляционной решетки НЩТ
Вентиляционная решетка НЩТ представляет собой раму «основание» изготовленную из алюминиевого профиля и закрепленные неподвижно жалюзи под прямым углом Т – образной формы. Для жесткости изделия устанавливаются «при больших размерах» специальные перемычки. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Она предусматривает стандартное крепление с помощью винтового соединения (соединительные отверстия у решетки расположены с лицевой стороны основания решетки). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.
Технические требования
Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.
Размеры решетки НЩТ
