Крышные вентиляторы TXP

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор O.ERRE (Арктика). 12 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

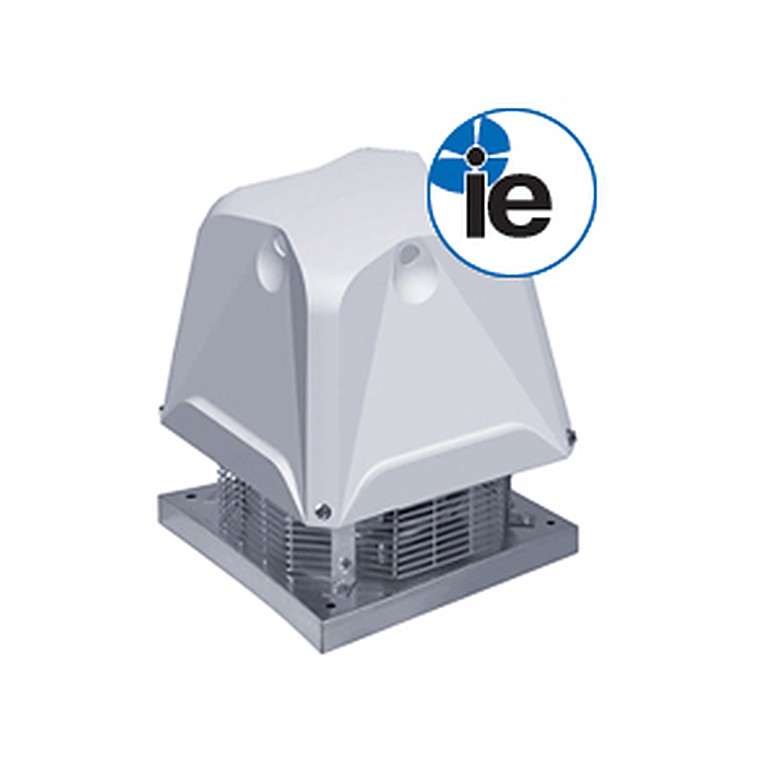

Крышные вытяжные вентиляторы TXP оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов выполнен из оцинкованной стали и защищен от атмосферных осадков пластиковой крышкой. Вентиляторы выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов защищены решетками. Степень защиты электродвигателя IP 55.

ПроизводительO.ERRE (поставка «Арктика»)

Типоразмеров12

Напряжение230 / 400 В

Мощность120–3000 Вт

Ток0,81–6,9 А

Вес14–110 кг

Данные производителяобновлено 15.06.2016

Конструкция и работа

Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.

Установка. Крышные вентиляторы должны устанавливаться только горизонтально.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.
Защита двигателя. Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
Аксессуары. Частотные преобразователи, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Не занимает место в зданииВсё оборудование вынесено на кровлю — в техпомещении освобождается площадь.

Выброс вверхЗагрязнённый воздух отводится выше зоны воздухозабора и не возвращается в помещение.

Защита от осадковКорпус и защитная сетка не пропускают дождь, снег и птиц внутрь воздуховода.

Доступ для обслуживанияОткидная или съёмная крышка открывает доступ к колесу и двигателю прямо на кровле.

Работа при отрицательных температурахДвигатель рассчитан на круглогодичную эксплуатацию на открытом воздухе.

Где применяется

Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.

Как подобрать

Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.

Технические характеристики

Модель	Напря-	Ном.	Ток,	Частота	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	Размеры, мм								кг	эл.
	В/Гц	Вт		об/мин	□A	□B	□C	E	F	H	ØL	ØM		подкл.
TXP 3M	230/50	120	0,81	1400	400	350	412	40	135	493	200	11	14	7
TXP 6M	230/50	180	1,05	1400	400	350	412	40	135	493	250	11	18	7
TXP 7M	230/50	250	1,40	1400	560	460	560	40	240	608	350	11	25	7
TXP 7T	400/50	250	0,82	1400	560	460	560	40	240	608	350	11	25	8
TXP 8M	230/50	370	1,90	1400	560	460	560	40	240	608	350	11	30	7
TXP 8T	400/50	370	1,10	1400	560	460	560	40	240	608	350	11	30	8
TXP 10M	230/50	750	3,40	1400	710	610	740	40	253	638	400	11	40	7
TXP 10T	400/50	750	1,80	1400	710	610	740	40	253	638	400	11	40	8
TXP 12T	400/50	750	2,20	900	900	800	950	40	305	910	500	11	57	8
TXP 14T	400/50	1100	3,10	900	900	800	950	45	300	910	550	11	76	8
TXP 15T	400/50	2200	5,40	900	900	800	950	45	300	910	600	11	96	8
TXP 18T	400/50	3000	6,90	900	900	800	950	45	300	910	600	11	110	8

Чертёж и присоединительные размеры

Аэродинамические характеристики

Шумовые характеристики

Модель		LpA дБ(A)	LwA tot	LwA
Модель		LpA дБ(A)	LwA tot	125	250	500	1000	2000	4000	8000
TXP 3M	К окружению	36	64	54	57	59	57	58	49	39
TXP 6M	К окружению	46	74	69	69	65	64	62	58	49
TXP 7M	К окружению	48	76	71	69	69	66	65	61	49
TXP 7T	К окружению	48	76	71	69	69	66	65	61	49
TXP 8M	К окружению	55	83	74	73	82	67	66	61	50
TXP 8T	К окружению	55	83	74	73	82	67	66	61	50
TXP 10M	К окружению	55	83	78	77	75	73	70	65	57
TXP 10T	К окружению	55	83	78	77	75	73	70	65	57
TXP 12T	К окружению	51	79	74	74	71	68	66	58	50
TXP 14T	К окружению	56	84	80	80	75	71	68	65	57
TXP 15T	К окружению	60	88	84	84	80	77	73	71	63
TXP 18T	К окружению	65	93	89	88	85	81	76	75	68

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10,0 м, дБ(А).

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя. Вентиляторы должны быть заземлены. Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя. Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.

Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.

Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
