Крышные вентиляторы TXA
Вентилятор O.ERRE (Арктика). 4 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

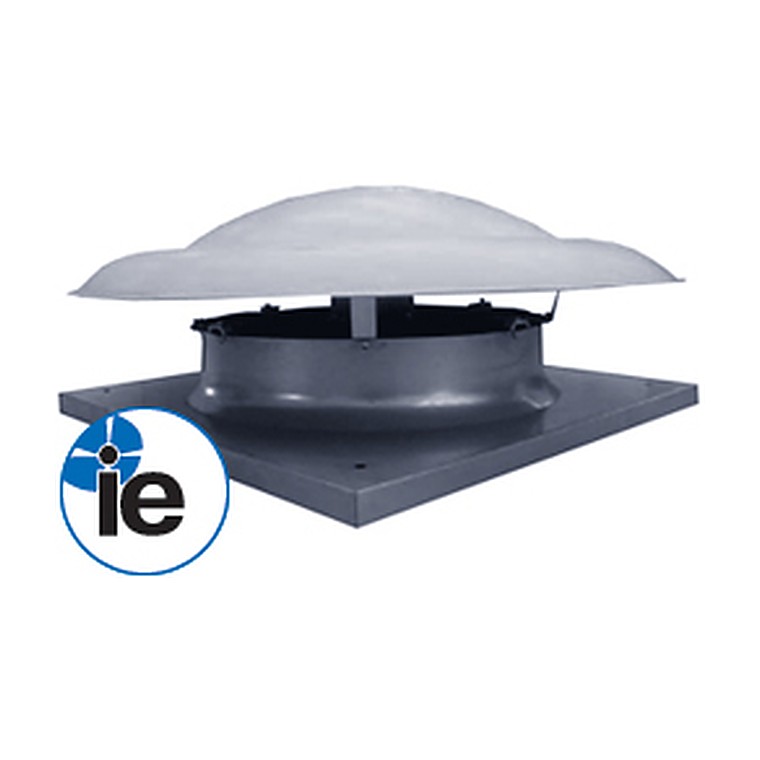

Крышные вытяжные вентиляторы TXA оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов выполнен из оцинкованной стали и защищен от атмосферных осадков крышкой из стеклопластика. Вентиляторы выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов защищены решетками. Степень защиты электродвигателя IP 55.
Конструкция и работа
Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.
- Установка. Крышные вентиляторы должны устанавливаться только горизонтально.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя. У вентиляторов TXA двигатели двухскоростные, поэтому регулирование скорости возможно путем изменения подключения со звезды на треугольник.
- Защита двигателя. Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
- Аксессуары. Частотные преобразователи, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.
Как подобрать
Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.
Технические характеристики
| Модель | Напря- | Ном. | Ток*, | Частота | Размеры, мм | Вес, | Cхема | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| жение, | мощн.*, | А | вращ.*, | кг | эл. | ||||||||
| В/Гц | Вт | об/мин | □A | B | C | D | E | ØF | ØG | подкл. | |||
| TXA 71 6T | 400/50 | 0,52/0,85 | 0,85/1,73 | 700/900 | 950 | 50 | 155 | 409 | 100 | 12 | 1300 | 47 | 6/8 |
| TXA 80 6T | 400/50 | 1,30/1,70 | 1,30/1,70 | 700/900 | 1230 | 50 | 313 | 518 | 185 | 12 | 1300 | 62 | 6/8 |
| TXA 100 6T | 400/50 | 1,90/3,80 | 1,90/3,80 | 700/900 | 1400 | 50 | 335 | 600 | 170 | 12 | 1600 | 90 | 6/8 |
| * При подключении звезда/треугольник | |||||||||||||
Чертёж и присоединительные размеры

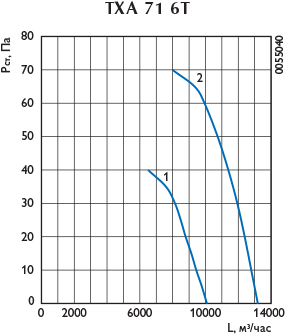

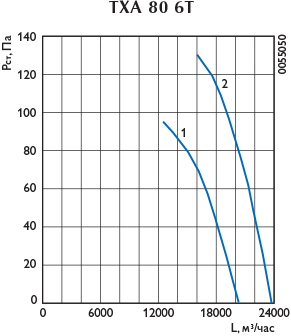

Аэродинамические характеристики
Шумовые характеристики
| Модель | Подклю-чение | LpA дБ(A) | LwA tot | LwA | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||||
| TXA 71 6T | К окружению | Y | 41 | 69 | 67 | 59 | 60 | 58 | 55 | 51 | 43 |
| К окружению | Δ | 47 | 75 | 73 | 65 | 66 | 64 | 61 | 57 | 49 | |
| TXA 80 6T | К окружению | Y | 51 | 79 | 77 | 69 | 70 | 68 | 65 | 61 | 53 |
| К окружению | Δ | 57 | 85 | 83 | 74 | 75 | 74 | 70 | 66 | 58 | |
| TXA 100 6T | К окружению | Y | 51 | 79 | 77 | 69 | 70 | 68 | 65 | 61 | 53 |
| К окружению | Δ | 57 | 85 | 83 | 75 | 76 | 74 | 71 | 67 | 59 | |
| LwA tot – общий уровень шума, дБ(А); | |||||||||||
| LwA – уровень шума в октавном диапазоне, дБ(А); | |||||||||||
| LpA – уровень звукового давления на расстоянии 10,0 м, дБ(А). | |||||||||||
Монтаж и схемы подключения
Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя. Вентиляторы должны быть заземлены. Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.
В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя. Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.
Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.
Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
