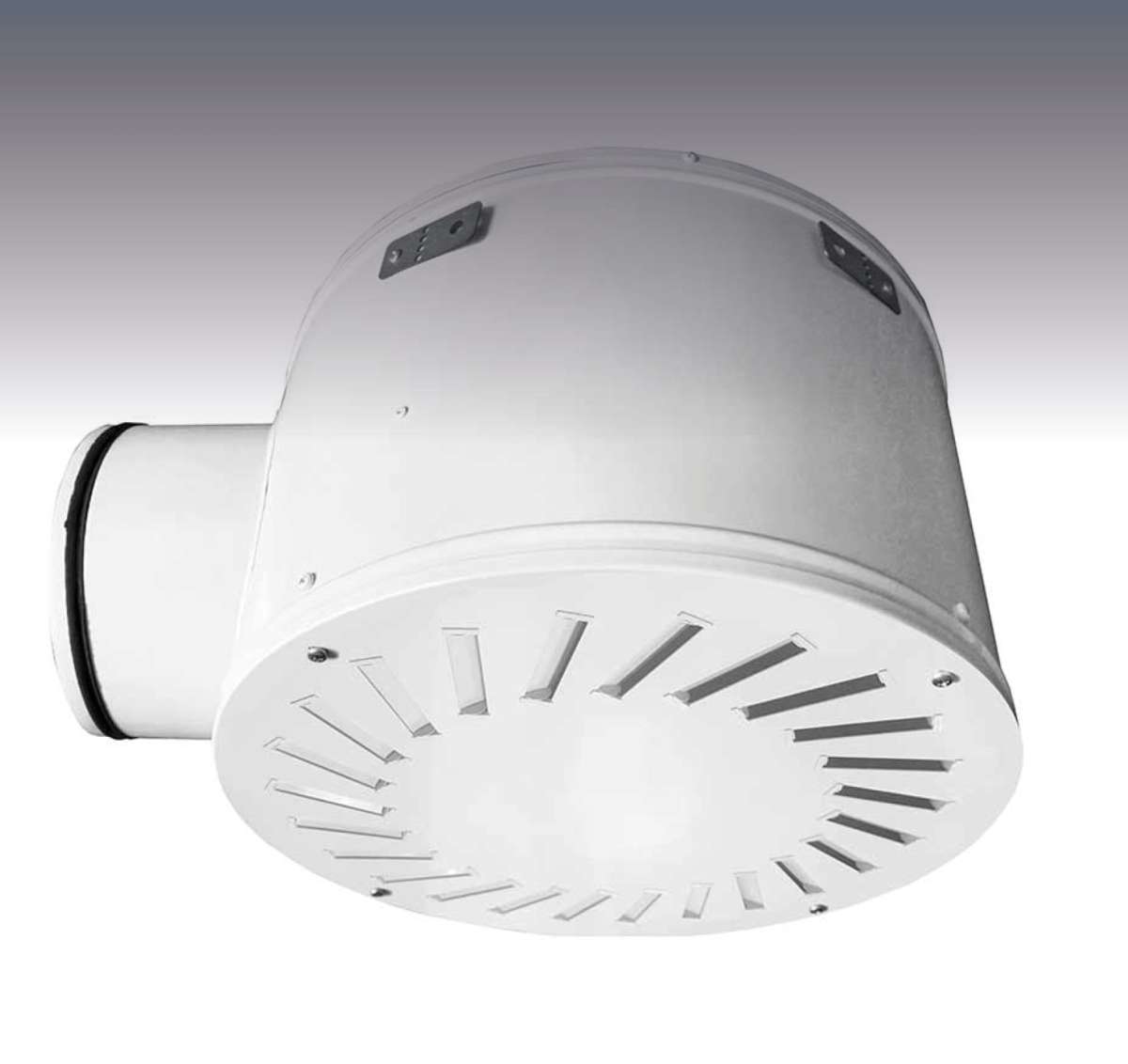

Круглый воздухораспределитель с регулируемыми ячейками ВКВ
Панельные воздухораспределители с поворотными ячейками ВПВ предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны производственных, общественных, административно-бытовых помещений настилающимися или прямоточными струями.
Конструктивно воздухораспределители состоят из воздухораздающей панели прямоугольной формы (ВПВ) или круглой формы (ВКВ), в которой установлены пластиковые ячейки с поворотными вставками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
Применение в диффузорах регулирующей пластиковой ячейки позволяет реализовывать различные схемы подачи воздуха. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.
КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Камера статического давления действует как простейший камерный глушитель. снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.
Изготавливается семь видов панелей, отличающихся расположением ячеек. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.
Возможна реализация следующих схем подачи воздуха:
- Схема 1 – горизонтальный веерный поток, настилающийся на поверхность потолка;
- Схема 2 – вертикальный прямоточный поток, перпендикулярный поверхности потолка;
- Схема 3 – горизонтальный поток, направленный в одну сторону вдоль поверхности потолка;
- Схема 4 – горизонтальный поток, направленный в две стороны вдоль поверхности потолка;
- Схема 5 – конический несмыкающийся поток;
- Схема 6 – дальнобойный поток, перпендикулярный поверхности потолка
Схемы приточных струй для ВПВ
Схемы расположения ячеек на панелях для прямоугольных воздухораспределителей 1-7 ВПВ
Схемы расположения ячеек на панелях для круглых воздухораспределителей 1-7 ВКВ
Воздухораспределители ВПВ, ВКВ устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели, при этом обеспечивается настилание струи на поверхность. Крепление панельных воздухораспределителей к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Материалы изготовления:
Панель для ВПВ, ВПВР изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь.
Круглые воздухораспределители ВКВ, ВКВР изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016).
Ячейки выполнены из пластика. Возможные цвета ячеек: белый (по умолчанию), черный, серый.
Габаритно-посадочные размеры прямоугольных воздухораспределителей с регулятором расхода и без с боковым подводом ВПВ, ВПВР, с торцевым подводом ВПВ-С, ВПВР-С

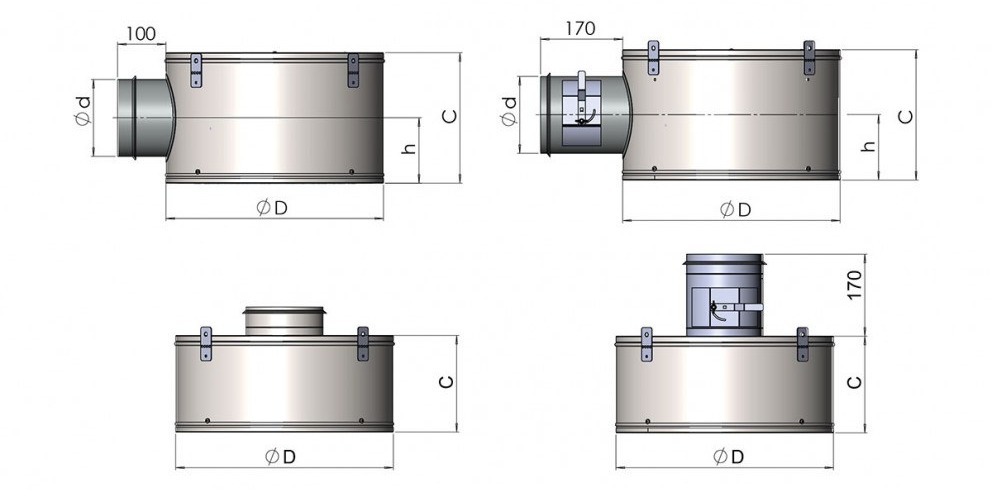

Габаритно-посадочные размеры круглых воздухораспределителей с регулятором расхода и без с боковым подводом ВКВ, ВКВР, с торцевым подводом ВКВ-С, ВКВР-С
Монтаж панельных воздухораспределителей к ГКЛ
Монтаж панельных воздухораспределителей к потолку типа “Армстронг”
Монтаж панельных воздухораспределителей в свободном пространстве
Данные для подбора воздухораспределителей 1ВПВ, 1ВПВР, 1ВКВ, 1ВКВР
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода 2ВПВР, 2ВКВР значения ΔPП (из таблицы и графика) корректируются:
ΔPП = К х ΔPП
Аэродинамические и акустические характеристики воздухораспределителей 1ВПВ, 1ВКВ при подаче воздуха в помещение горизонтальными потоками (схемы 1, 3, 4)
Аэродинамические и акустические характеристики воздухораспределителей 1ВПВ, 1ВКВ при подаче воздуха в помещение вертикальными потоками (схема 2)
Данные для подбора воздухораспределителей 2ВПВ, 2ВПВР, 2ВКВ, 2ВКВР
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода 2ВПВР, 2ВКВР значения ΔPП (из таблицы и графика) корректируются:
ΔPП = К х ΔPП
Аэродинамические и акустические характеристики воздухораспределителей 2ВПВ, 2ВКВ при подаче воздуха в помещение
Данные для подбора воздухораспределителей 3ВПВ, 3ВПВР, 3ВКВ, 3ВКВР
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода 2ВПВР, 2ВКВР значения ΔPП (из таблицы и графика) корректируются:
ΔPП = К х ΔPП
Аэродинамические и акустические характеристики воздухораспределителей 3ВПВ, 3ВКВ при подаче воздуха в помещение горизонтальными потоками (схемы 1, 3, 4)
Аэродинамические и акустические характеристики воздухораспределителей 3ВПВ, 3ВКВ при подаче воздуха в помещение вертикальными потоками (схема 2)
Данные для подбора воздухораспределителей 4ВПВ, 4ВПВР, 4ВКВ, 4ВКВР
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода 2ВПВР, 2ВКВР значения ΔPП (из таблицы и графика) корректируются:
ΔPП = К х ΔPП
Аэродинамические и акустические характеристики воздухораспределителей 4ВПВ, 4ВКВ при подаче воздуха в помещение прямоточным потоком (схема 2)
Аэродинамические и акустические характеристики воздухораспределителей 4ВПВ, 4ВКВ при подаче воздуха в помещение коническим несмыкающимся потоком (схема 5)
Данные для подбора воздухораспределителей 5ВПВ, 5ВПВР, 5ВКВ, 5ВКВР
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода 2ВПВР, 2ВКВР значения ΔPП (из таблицы и графика) корректируются:
ΔPП = К х ΔPП
Аэродинамические и акустические характеристики воздухораспределителей 5ВПВ, 5ВКВ при подаче воздуха в помещение прямоточным потоком (схема 2)
Аэродинамические и акустические характеристики воздухораспределителей 5ВПВ, 5ВКВ при подаче воздуха в помещение коническим несмыкающимся потоком (схема 5)
Данные для подбора воздухораспределителей 6ВПВ, 6ВПВР, 6ВКВ, 6ВКВР
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода 2ВПВР, 2ВКВР значения ΔPП (из таблицы и графика) корректируются:
ΔPП = К х ΔPП
Аэродинамическое и акустические характеристики воздухораспределителей 6ВПВ, 6ВКВ при подаче воздуха в помещение веерным потоком (схема 1) и коническим несмыкающимся потоком (схема 5)
Аэродинамические и акустические характеристики воздухораспределителей 6ВПВ, 6ВКВ при подаче воздуха в помещение прямоточным потоком (схема 2)
Аэродинамические и акустические характеристики воздухораспределителей 6ВПВ, 6ВКВ при подаче воздуха в помещение дальнобойным потоком (схема 6)
Данные для подбора воздухораспределителей 7ВПВ, 7ВПВР, 7ВКВ, 7ВКВР
* – При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода 2ВПВР, 2ВКВР значения ΔPП (из таблицы и графика) корректируются:
ΔPП = К х ΔPП
Схемы приточных струй для воздухораспределителей 7ВПВ, 7ВКВ при подаче воздуха в помещение прямоточным потоком (схема 2а)
Аэродинамические и акустические характеристики воздухораспределителей 7ВПВ, 7ВКВ при подаче воздуха в помещение прямоточным потоком (схема 2а)
Аэродинамические и акустические характеристики воздухораспределителей 7ВПВ, 7ВКВ при подаче воздуха в помещение прямоточным потоком (схема 2б)
Аэродинамические и акустические характеристики воздухораспределителей 7ВПВ, 7ВКВ при подаче воздуха в помещение односторонним (схема 3) и двусторонним (схема 4) горизонтальными потоками
Пример заказа:
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
