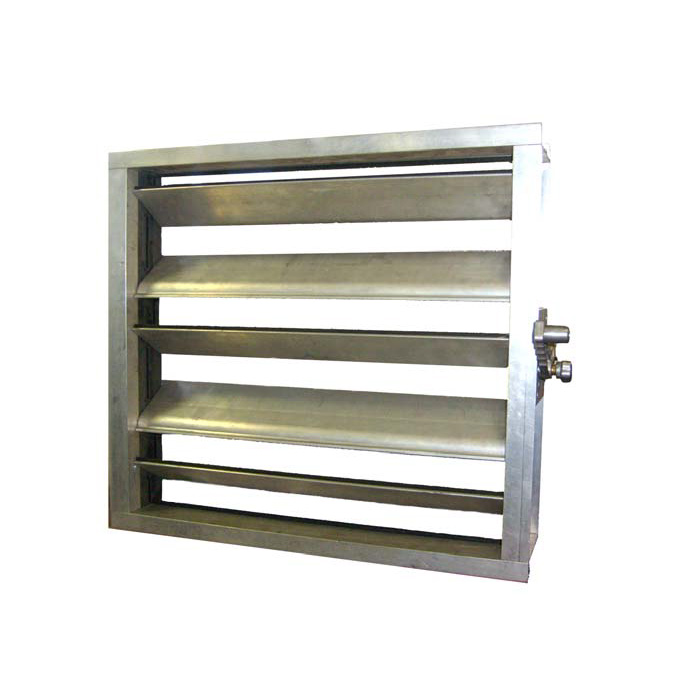

Клапаны воздушные УВК
⚙️ Подбор и заказ
Характеристики
Описание
Клапаны воздушные УВК — воздушный клапан производства ВЭЛТ. Клапаны устанавливаются в системах приточной вентиляции низкого давления с максимально допустимым перепадом давлений в закрытом помещении до 1470 Па(150 кгс/м2). Клапаны УВК изготовляются в климатическом исполнении – У (умеренный климат) 1-й категории размещения по ГОСТ 15150-69.
Конструкция и исполнения
Клапаны воздушные УВК предназначены для регулирования количества проходящего воздуха и газовых смесей с содержанием пыли в количестве не более 100 мг/м3. Клапаны устанавливаются в системах приточной вентиляции низкого давления с максимально допустимым перепадом давлений в закрытом помещении до 1470 Па(150 кгс/м2). Клапаны УВК изготовляются в климатическом исполнении – У (умеренный климат) 1-й категории размещения по ГОСТ 15150-69. Клапаны изготовляются: - с ручным управлением лопастей (УВК-Р) и электроприводом “BELIMO” (УВК-Э), - высотой рабочего сечения не более 1000 мм, - длиной рабочего сечения до 2000 мм при площади сечения не более 1,5 м2.
Что это даёт
Где применяется
- приточные и вытяжные системы вентиляции
- отсечка неработающих участков и резервных вентиляторов
- балансировка расходов по веткам
- узлы забора наружного воздуха и рециркуляции
Габаритные и присоединительные размеры
| клапана | H | H1 | L | L1 | лопаток, шт | привода, кГ |
|---|---|---|---|---|---|---|
| 200×200 | 210 | 260 | 200 | 270 | 2 | 0,8 |
| 200×300 | 210 | 260 | 300 | 370 | 2 | 1,2 |
| 200×400 | 210 | 260 | 400 | 470 | 2 | 1,6 |
| 200×500 | 210 | 260 | 500 | 570 | 2 | 2,1 |
| 200×600 | 210 | 260 | 600 | 670 | 2 | 2,5 |
| 300×300 | 310 | 360 | 300 | 370 | 3 | 1,9 |
| 300×400 | 310 | 360 | 400 | 470 | 3 | 2,5 |
| 300×500 | 310 | 360 | 500 | 570 | 3 | 3,1 |
| 300×600 | 310 | 360 | 600 | 670 | 3 | 3,7 |
| 300×700 | 310 | 360 | 700 | 770 | 3 | 4,4 |
| 300×800 | 310 | 360 | 800 | 870 | 3 | 5,0 |
| 300×900 | 310 | 360 | 900 | 970 | 3 | 5,6 |
| 400×400 | 410 | 460 | 400 | 470 | 4 | 3,3 |
| 400×500 | 410 | 460 | 500 | 570 | 4 | 4,2 |
| 400×600 | 410 | 460 | 600 | 670 | 4 | 5,0 |
| 400×800 | 410 | 460 | 800 | 870 | 4 | 6,7 |
| 400×1000 | 410 | 460 | 1000 | 1070 | 4 | 8,3 |
| 500×500 | 510 | 560 | 500 | 570 | 5 | 5,2 |
| 500×600 | 510 | 560 | 600 | 670 | 5 | 6,3 |
| 500×800 | 510 | 560 | 800 | 870 | 5 | 8,3 |
| 500×1000 | 510 | 560 | 1000 | 1070 | 5 | 10,4 |
| 500×1200 | 510 | 560 | 1200 | 1270 | 5 | 12,4 |
| 600×600 | 610 | 660 | 600 | 670 | 6 | 7,5 |
| 600×800 | 610 | 660 | 800 | 870 | 6 | 10,0 |
| 600×1000 | 610 | 660 | 1000 | 1070 | 6 | 12,5 |
| 600×1200 | 610 | 660 | 1200 | 1270 | 6 | 14,7 |
| 600×1400** | 610 | 660 | 1400 | 1470 | 6 | 17,1 |
| 700×700 | 710 | 760 | 700 | 770 | 7 | 10,2 |
| 700×800 | 710 | 760 | 800 | 870 | 7 | 11,6 |
| 700×1000 | 710 | 760 | 1000 | 1070 | 7 | 14,6 |
| 700×1200** | 710 | 760 | 1200 | 1270 | 7 | 17,1 |
| 700×1400** | 710 | 760 | 1400 | 1470 | 7 | 20 |
| 700×1600** | 710 | 760 | 1600 | 1670 | 7 | 22,9 |
| 800×800 | 810 | 860 | 800 | 870 | 8 | 13,3 |
| 800×1000 | 810 | 860 | 1000 | 1070 | 8 | 16,6 |
| 800×1200** | 810 | 860 | 1200 | 1270 | 8 | 19,6 |
| 800×1400** | 810 | 860 | 1400 | 1470 | 8 | 22,9 |
| 800×1600** | 810 | 860 | 1600 | 1670 | 8 | 26,1 |
| 900×900** | 910 | 960 | 900 | 970 | 9 | 16,8 |
| 900×1000** | 910 | 960 | 1000 | 1070 | 9 | 18,7 |
Показаны 40 строк из 46 — полные таблицы в техническом листе.
Как подобрать
- уточните сечение воздуховода и требуемую плотность закрытия
- выберите тип привода: ручной, площадка под привод или готовый электропривод
- для наружной установки закладывайте утеплённое исполнение и подогрев привода
- учтите сопротивление клапана в аэродинамическом расчёте
Монтаж и эксплуатация
- клапан ставится на прямом участке, доступ к приводу должен сохраняться
- ось створок располагается так, чтобы поток не создавал перекос
- при наружной установке предусмотрите защиту привода от осадков
- после монтажа проверьте полный ход створок и отсутствие заеданий
Важно знать
Дросселирование клапаном увеличивает шум и расход энергии. Для регулирования производительности используйте частотный привод.
Документация. Технический лист с полными таблицами и чертежами — Клапаны воздушные УВК (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
