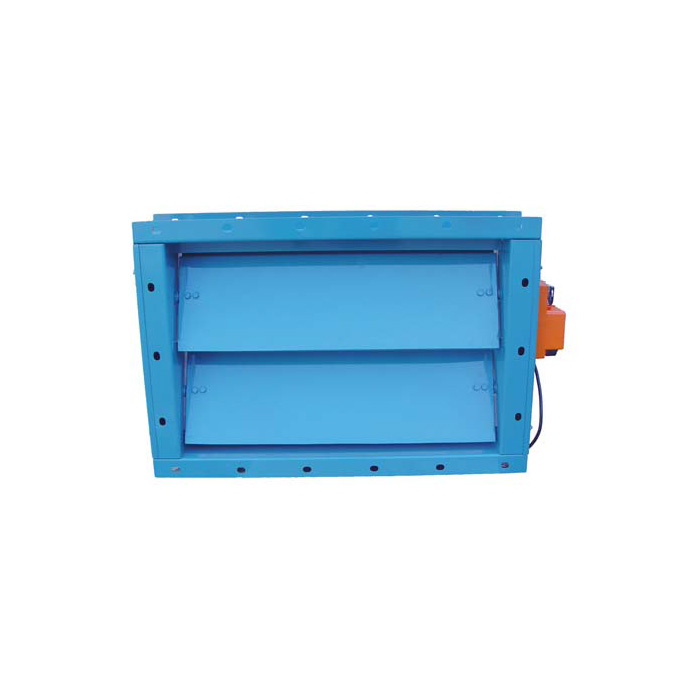

Клапаны воздушные КВУ
⚙️ Подбор и заказ
Характеристики
Описание
Клапаны воздушные КВУ — воздушный клапан производства ВЭЛТ. Клапаны устанавливаются в системах приточной вентиляции низкого давления с максимально допустимым перепадом давлений в закрытом помещении до 1470 Па (150 кгс/м2). Клапаны КВУ изготовляются в климатическом исполнении – У (умеренный климат) 1-й категории раз-мещения по ГОСТ 15150-69.
Конструкция и исполнения
Клапаны воздушные КВУ предназначены для регулирования количества проходящего воздуха и газовых смесей с содержанием пыли в количестве не более 100 мг/м3. Клапаны устанавливаются в системах приточной вентиляции низкого давления с максимально допустимым перепадом давлений в закрытом помещении до 1470 Па (150 кгс/м2). Клапаны КВУ изготовляются в климатическом исполнении – У (умеренный климат) 1-й категории раз-мещения по ГОСТ 15150-69.
Что это даёт
Где применяется
- приточные и вытяжные системы вентиляции
- отсечка неработающих участков и резервных вентиляторов
- балансировка расходов по веткам
- узлы забора наружного воздуха и рециркуляции
Габаритные и присоединительные размеры
| клапана | H | H1 | H2 | H3 | L | L1 | L2 | L3 | n | m | k | лопат- ки | кГ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400×400 | 400 | 250 | 450 | 480 | 400 | 375 | 450 | 530 | 2×14 | 2 | 3 | 2 | 15 |
| 400×600 | 400 | 250 | 450 | 480 | 600 | 625 | 650 | 730 | 2×18 | 2 | 5 | 2 | 19 |
| 400×800 | 400 | 250 | 450 | 480 | 800 | 750 | 850 | 930 | 2×20 | 2 | 6 | 2 | 23 |
| 600400 | 600 | 500 | 650 | 680 | 400 | 375 | 450 | 530 | 2×18 | 4 | 4 | 3 | 19 |
| 600600 | 600 | 500 | 650 | 680 | 600 | 625 | 650 | 730 | 2×22 | 4 | 5 | 3 | 22 |
| 600800 | 600 | 500 | 650 | 680 | 800 | 750 | 850 | 930 | 2×24 | 4 | 6 | 3 | 28 |
| 6001000 | 600 | 500 | 650 | 680 | 1000 | 1000 | 1050 | 1130 | 2×28 | 4 | 8 | 3 | 30 |
| 6001200 | 600 | 500 | 650 | 680 | 1200 | 1125 | 1250 | 1330 | 2×30 | 4 | 9 | 3 | 36 |
| 800400 | 800 | 625 | 850 | 880 | 400 | 375 | 450 | 530 | 2×20 | 5 | 3 | 4 | 23 |
| 800600 | 800 | 625 | 850 | 880 | 600 | 625 | 650 | 730 | 2×24 | 5 | 5 | 4 | 28 |
| 800800 | 800 | 625 | 850 | 880 | 800 | 750 | 850 | 930 | 2×26 | 5 | 6 | 4 | 34 |
| 8001000* | 800 | 625 | 850 | 880 | 1000 | 1000 | 1050 | 1130 | 2×30 | 5 | 8 | 4 | 40 |
| 8001200* | 800 | 625 | 850 | 880 | 1200 | 1125 | 1250 | 1330 | 2×32 | 5 | 9 | 4 | 48 |
| 1000600 | 1000 | 875 | 1050 | 1080 | 600 | 625 | 650 | 730 | 2×28 | 7 | 5 | 5 | 30 |
| 1000800* | 1000 | 875 | 1050 | 1080 | 800 | 750 | 850 | 930 | 2×30 | 7 | 6 | 5 | 40 |
| 10001000* | 1000 | 875 | 1050 | 1080 | 1000 | 1000 | 1050 | 1130 | 2×34 | 7 | 8 | 5 | 48 |
| 10001200* | 1000 | 875 | 1050 | 1080 | 1200 | 1125 | 1250 | 1330 | 2×36 | 7 | 9 | 5 | 59 |
| 1200600 | 1200 | 1125 | 1250 | 1280 | 600 | 675 | 650 | 730 | 2×32 | 9 | 5 | 6 | 36 |
| 1200800* | 1200 | 1125 | 1250 | 1280 | 800 | 750 | 850 | 930 | 2×34 | 9 | 6 | 6 | 48 |
| 12001000* | 1200 | 1125 | 1250 | 1280 | 1000 | 1000 | 1050 | 1130 | 2×38 | 9 | 8 | 6 | 59 |
| 12001200* | 1200 | 1125 | 1250 | 1280 | 1200 | 1125 | 1250 | 1330 | 2×40 | 9 | 9 | 6 | 70 |
| 1400800* | 1400 | 1250 | 1450 | 1480 | 800 | 750 | 850 | 930 | 2×36 | 10 | 6 | 7 | 57 |
| 14001000* | 1400 | 1250 | 1450 | 1480 | 1000 | 1000 | 1050 | 1130 | 2×40 | 10 | 8 | 7 | 71 |
| 14001200** | 1400 | 1250 | 1450 | 1480 | 1200 | 1125 | 1250 | 1330 | 2×42 | 10 | 9 | 7 | 84 |
| 1600800* | 1600 | 1500 | 1650 | 1680 | 800 | 750 | 850 | 930 | 2×40 | 12 | 6 | 8 | 67 |
| 16001000** | 1600 | 1500 | 1650 | 1680 | 1000 | 1000 | 1050 | 1130 | 2×44 | 12 | 8 | 8 | 86 |
| 16001200** | 1600 | 1500 | 1650 | 1680 | 1200 | 1125 | 1250 | 1330 | 2×46 | 12 | 9 | 8 | 102 |
| 1800×1000** | 1800 | 1750 | 1850 | 1880 | 1000 | 1000 | 1050 | 1130 | 2×48 | 14 | 8 | 9 | 101 |
| 1800×1200** | 1800 | 1750 | 1850 | 1880 | 1200 | 1125 | 1250 | 1330 | 2×50 | 14 | 9 | 9 | 112 |
Как подобрать
- уточните сечение воздуховода и требуемую плотность закрытия
- выберите тип привода: ручной, площадка под привод или готовый электропривод
- для наружной установки закладывайте утеплённое исполнение и подогрев привода
- учтите сопротивление клапана в аэродинамическом расчёте
Монтаж и эксплуатация
- клапан ставится на прямом участке, доступ к приводу должен сохраняться
- ось створок располагается так, чтобы поток не создавал перекос
- при наружной установке предусмотрите защиту привода от осадков
- после монтажа проверьте полный ход створок и отсутствие заеданий
Важно знать
Дросселирование клапаном увеличивает шум и расход энергии. Для регулирования производительности используйте частотный привод.
Документация. Технический лист с полными таблицами и чертежами — Клапаны воздушные КВУ (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
