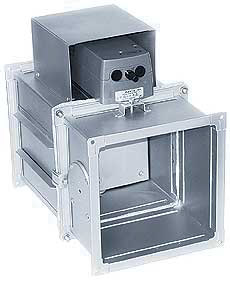

Клапаны огнезадерживающие КОм (прямоугольного сечения)
⚙️ Подбор и заказ
Характеристики
Описание
Клапаны огнезадерживающие КОм (прямоугольного сечения) — противопожарный клапан производства ВЭЛТ. По функциональному назначению клапаны могут применяться в качестве огнезадерживающих, либо противодымных в т. ч. дымовых согласно СНиП 41-01-2008. Клапаны изготавливаются как с нормально открытой (НО) заслонкой (огнезадерживающие), так и с нормально закрытой (НЗ) заслонкой (противодымные).
Конструкция и исполнения
По функциональному назначению клапаны могут применяться в качестве огнезадерживающих, либо противодымных в т. ч. дымовых согласно СНиП 41-01-2008. Клапаны изготавливаются как с нормально открытой (НО) заслонкой (огнезадерживающие), так и с нормально закрытой (НЗ) заслонкой (противодымные). ТУ 4863-032-57375659-2010 Клапаны огнезадерживающие предназначены для блокирования распространения пожара (огня и продуктов горения) по воздуховодам, шахтам (каналам) систем вентиляции и кондиционирования и для защиты проемов в ограждающих строительных конструкциях при пожаре в зданиях и сооружениях различного назначения. Клапаны с НО заслонкой устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
Что это даёт
Где применяется
- воздуховоды систем вентиляции и кондиционирования при пересечении противопожарных преград
- системы противодымной вытяжной вентиляции
- шахты дымоудаления и подпора воздуха
- проёмы в стенах и перекрытиях с нормируемой огнестойкостью
Технические характеристики
Площадь «живого» сечения, м² — по размерам A (по вертикали) и B (по горизонтали), мм
| S, м² | 150 | 200 | 250 | 300 | 350 | 400 | В, мм | В, мм | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 0,018 | 0,026 | 0,033 | 0,041 | 0,048 | 0,056 | 0,063 | 0,071 | 0,078 | 0,086 | 0,093 | 0,101 | 0,108 | 0,116 |
| 200 | 0,024 | 0,034 | 0,044 | 0,054 | 0,064 | 0,074 | 0,084 | 0,094 | 0,104 | 0,114 | 0,124 | 0,134 | 0,144 | 0,154 |
| 250 | 0,030 | 0,043 | 0,055 | 0,068 | 0,080 | 0,093 | 0,105 | 0,118 | 0,130 | 0,143 | 0,155 | 0,168 | 0,180 | 0,193 |
| 300 | 0,036 | 0,051 | 0,066 | 0,081 | 0,096 | 0,111 | 0,126 | 0,141 | 0,156 | 0,171 | 0,186 | 0,201 | 0,216 | 0,231 |
| 350 | 0,042 | 0,060 | 0,077 | 0,095 | 0,112 | 0,130 | 0,147 | 0,165 | 0,182 | 0,200 | 0,217 | 0,235 | 0,252 | 0,270 |
| 400 | 0,048 | 0,068 | 0,088 | 0,108 | 0,128 | 0,148 | 0,168 | 0,188 | 0,208 | 0,228 | 0,248 | 0,268 | 0,288 | 0,308 |
| 450 | 0,054 | 0,077 | 0,099 | 0,122 | 0,144 | 0,167 | 0,189 | 0,212 | 0,234 | 0,257 | 0,279 | 0,302 | 0,324 | 0,347 |
| 500 | 0,060 | 0,085 | 0,110 | 0,135 | 0,160 | 0,185 | 0,210 | 0,235 | 0,260 | 0,285 | 0,310 | 0,335 | 0,360 | 0,385 |
| 550 | 0,066 | 0,094 | 0,121 | 0,149 | 0,176 | 0,204 | 0,231 | 0,259 | 0,286 | 0,314 | 0,341 | 0,369 | 0,396 | 0,424 |
| 600 | 0,072 | 0,102 | 0,132 | 0,162 | 0,192 | 0,222 | 0,252 | 0,282 | 0,312 | 0,342 | 0,372 | 0,402 | 0,432 | 0,462 |
| 650 | 0,078 | 0,111 | 0,143 | 0,176 | 0,208 | 0,241 | 0,273 | 0,306 | 0,338 | 0,371 | 0,403 | 0,436 | 0,468 | 0,501 |
| 700 | 0,084 | 0,119 | 0,154 | 0,189 | 0,224 | 0,259 | 0,294 | 0,329 | 0,364 | 0,399 | 0,434 | 0,469 | 0,504 | 0,539 |
| 750 | 0,090 | 0,128 | 0,165 | 0,203 | 0,240 | 0,278 | 0,315 | 0,353 | 0,390 | 0,428 | 0,465 | 0,503 | 0,540 | 0,578 |
| 800 | 0,096 | 0,136 | 0,176 | 0,216 | 0,256 | 0,296 | 0,336 | 0,376 | 0,416 | 0,456 | 0,496 | 0,536 | 0,576 | 0,616 |
Площадь «живого» сечения, м² — по размерам A (по вертикали) и B (по горизонтали), мм
| S, м²* | 150 | 200 | 250 | 300 | 350 | 400 | В, мм | В, мм | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 0,014 | 0,022 | 0,029 | 0,037 | 0,044 | 0,052 | 0,059 | 0,067 | 0,074 | 0,082 | 0,089 | 0,097 | 0,104 | 0,112 |
| 200 | 0,020 | 0,030 | 0,040 | 0,050 | 0,060 | 0,070 | 0,080 | 0,090 | 0,100 | 0,110 | 0,120 | 0,130 | 0,140 | 0,150 |
| 250 | 0,026 | 0,039 | 0,051 | 0,064 | 0,076 | 0,079 | 0,101 | 0,114 | 0,126 | 0,139 | 0,151 | 0,164 | 0,176 | 0,189 |
| 300 | 0,032 | 0,047 | 0,062 | 0,077 | 0,092 | 0,107 | 0,122 | 0,137 | 0,152 | 0,167 | 0,182 | 0,197 | 0,212 | 0,227 |
| 350 | 0,038 | 0,056 | 0,073 | 0,091 | 0,108 | 0,126 | 0,143 | 0,161 | 0,178 | 0,196 | 0,213 | 0,231 | 0,248 | 0,266 |
| 400 | 0,044 | 0,064 | 0,084 | 0,104 | 0,124 | 0,144 | 0,164 | 0,184 | 0,204 | 0,224 | 0,244 | 0,264 | 0,284 | 0,304 |
| 450 | 0,050 | 0,073 | 0,095 | 0,118 | 0,140 | 0,163 | 0,185 | 0,208 | 0,230 | 0,253 | 0,275 | 0,298 | 0,320 | 0,343 |
| 500 | 0,056 | 0,081 | 0,106 | 0,131 | 0,156 | 0,181 | 0,206 | 0,231 | 0,256 | 0,281 | 0,306 | 0,331 | 0,356 | 0,381 |
| 550 | 0,062 | 0,090 | 0,117 | 0,145 | 0,172 | 0,200 | 0,227 | 0,255 | 0,282 | 0,310 | 0,337 | 0,365 | 0,392 | 0,420 |
| 600 | 0,068 | 0,098 | 0,128 | 0,158 | 0,188 | 0,218 | 0,248 | 0,278 | 0,308 | 0,338 | 0,368 | 0,398 | 0,428 | 0,458 |
| 650 | 0,074 | 0,107 | 0,139 | 0,172 | 0,204 | 0,237 | 0,269 | 0,302 | 0,334 | 0,367 | 0,399 | 0,432 | 0,464 | 0,497 |
| 700 | 0,080 | 0,115 | 0,150 | 0,185 | 0,220 | 0,255 | 0,290 | 0,325 | 0,360 | 0,395 | 0,430 | 0,465 | 0,500 | 0,535 |
| 750 | 0,086 | 0,124 | 0,161 | 0,219 | 0,236 | 0,274 | 0,311 | 0,349 | 0,386 | 0,424 | 0,461 | 0,499 | 0,536 | 0,574 |
| 800 | 0,092 | 0,132 | 0,172 | 0,212 | 0,252 | 0,292 | 0,332 | 0,372 | 0,412 | 0,452 | 0,492 | 0,532 | 0,572 | 0,612 |
Конструкция и схемы
Как подобрать
- определите тип: огнезадерживающий (НО) или противодымный (НЗ)
- уточните требуемый предел огнестойкости — EI 60 или EI 120
- выберите привод под схему автоматики: 220 В, 24 В, с возвратной пружиной или с тепловым замком
- сечение клапана подбирается по сечению воздуховода и допустимой скорости
Монтаж и эксплуатация
- клапан устанавливается непосредственно в противопожарной преграде или вплотную к ней
- зазоры заполняются негорючим материалом, крепление — по инструкции изготовителя
- привод должен быть доступен для обслуживания и ручного взвода
- после монтажа проверяется полный ход заслонки и срабатывание от сигнала автоматики
Важно знать
Противопожарные клапаны проверяются периодически с фиксацией результата. Заклинившая заслонка обнуляет защиту всей системы.
Документация. Технический лист с полными таблицами и чертежами — Клапаны огнезадерживающие КОм (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
