Клапаны противодымные КДМ
⚙️ Подбор и заказ
Характеристики
Описание
Клапаны противодымные КДМ — противопожарный клапан производства ВЭЛТ. По функциональному назначению клапаны могут применяться в качестве дымовых согласно требованиям СНиП 41-01-2008. Клапаны изготавливаются с нормально закрытой (НЗ) заслонкой.
Конструкция и исполнения
Клапаны противодымной вентиляции КДМ (далее клапаны), предназначенные для открытия проемов в шахтах (каналах) систем вытяжной противодымной вентиляции. По функциональному назначению клапаны могут применяться в качестве дымовых согласно требованиям СНиП 41-01-2008. Клапаны изготавливаются с нормально закрытой (НЗ) заслонкой. ТУ 4863-031-57375659-2010
Что это даёт
Где применяется
- воздуховоды систем вентиляции и кондиционирования при пересечении противопожарных преград
- системы противодымной вытяжной вентиляции
- шахты дымоудаления и подпора воздуха
- проёмы в стенах и перекрытиях с нормируемой огнестойкостью
Технические характеристики
Площадь «живого» сечения, м² — по размерам A (по вертикали) и B (по горизонтали), мм
| S, м²* | S, м²* | 300 | 350 | 400 | 450 | 500 | 550 | В, мм | 650 | 700 | 750 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 0,070 | 0,084 | 0,099 | 0,113 | 0,128 | 0,142 | 0,157 | 0,171 | 0,186 | 0,200 | 0,215 | 0,244 | 0,273 | |
| 350 | 0,085 | 0,102 | 0,119 | 0,136 | 0,153 | 0,170 | 0,187 | 0,204 | 0,221 | 0,238 | 0,255 | 0,289 | 0,323 | |
| 400 | 0,100 | 0,119 | 0,139 | 0,158 | 0,178 | 0,197 | 0,217 | 0,236 | 0,256 | 0,275 | 0,295 | 0,334 | 0,373 | |
| 450 | 0,115 | 0,137 | 0,159 | 0,181 | 0,203 | 0,225 | 0,247 | 0,269 | 0,291 | 0,313 | 0,335 | 0,379 | 0,423 | |
| 500 | 0,130 | 0,154 | 0,179 | 0,203 | 0,228 | 0,252 | 0,277 | 0,301 | 0,326 | 0,350 | 0,375 | 0,424 | 0,473 | |
| 550 | 0,145 | 0,172 | 0,199 | 0,226 | 0,253 | 0,280 | 0,307 | 0,334 | 0,361 | 0,388 | 0,415 | 0,469 | 0,523 | |
| А, мм | 600 | 0,160 | 0,189 | 0,219 | 0,248 | 0,278 | 0,307 | 0,337 | 0,366 | 0,396 | 0,425 | 0,455 | 0,514 | 0,573 |
| 650 | 0,175 | 0,207 | 0,239 | 0,271 | 0,303 | 0,335 | 0,367 | 0,399 | 0,431 | 0,463 | 0,495 | 0,559 | 0,623 | |
| 700 | 0,190 | 0,224 | 0,259 | 0,293 | 0,328 | 0,362 | 0,397 | 0,431 | 0,466 | 0,500 | 0,535 | 0,604 | 0,673 | |
| 750 | 0,205 | 0,242 | 0,279 | 0,316 | 0,353 | 0,390 | 0,427 | 0,464 | 0,501 | 0,538 | 0,575 | 0,649 | 0,723 | |
| 800 | 0,220 | 0,259 | 0,299 | 0,338 | 0,378 | 0,417 | 0,457 | 0,496 | 0,536 | 0,575 | 0,615 | 0,694 | 0,773 | |
| 900 | 0,250 | 0,294 | 0,339 | 0,383 | 0,428 | 0,472 | 0,517 | 0,561 | 0,606 | 0,650 | 0,695 | 0,784 | 0,873 | |
| 1000 | 0,280 | 0,329 | 0,379 | 0,428 | 0,478 | 0,527 | 0,577 | 0,626 | 0,676 | 0,725 | 0,775 | 0,874 | 0,973 |

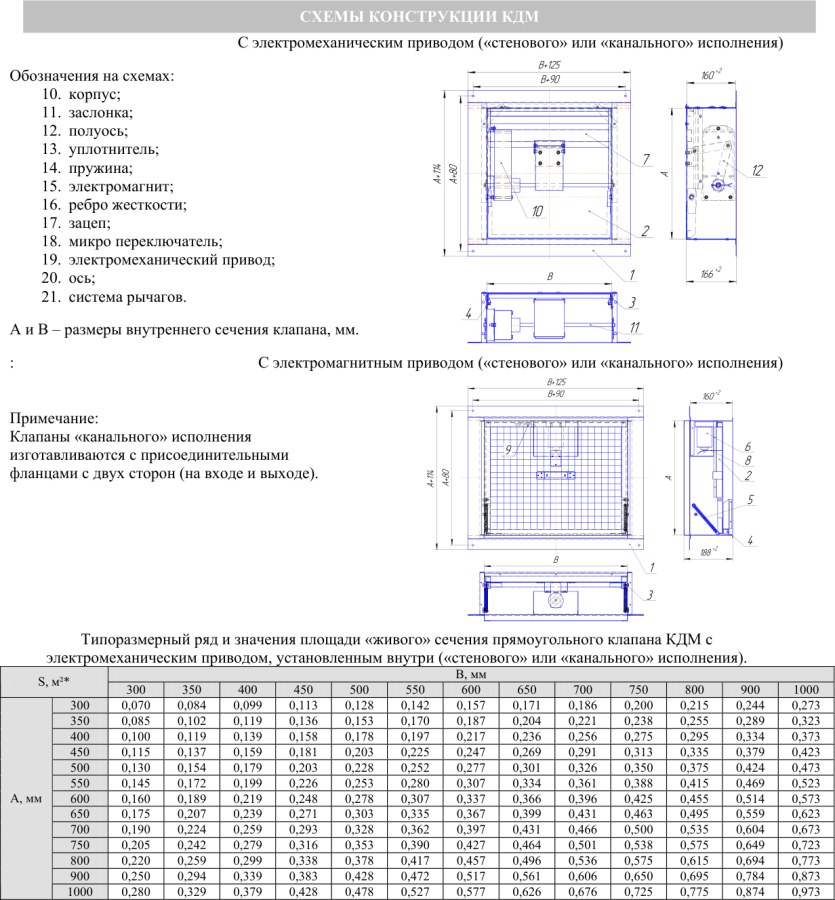

Конструкция и схемы
Как подобрать
- определите тип: огнезадерживающий (НО) или противодымный (НЗ)
- уточните требуемый предел огнестойкости — EI 60 или EI 120
- выберите привод под схему автоматики: 220 В, 24 В, с возвратной пружиной или с тепловым замком
- сечение клапана подбирается по сечению воздуховода и допустимой скорости
Монтаж и эксплуатация
- клапан устанавливается непосредственно в противопожарной преграде или вплотную к ней
- зазоры заполняются негорючим материалом, крепление — по инструкции изготовителя
- привод должен быть доступен для обслуживания и ручного взвода
- после монтажа проверяется полный ход заслонки и срабатывание от сигнала автоматики
Важно знать
Противопожарные клапаны проверяются периодически с фиксацией результата. Заклинившая заслонка обнуляет защиту всей системы.
Документация. Технический лист с полными таблицами и чертежами — Клапаны противодымные КДМ (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
