Описание
Клапаны Сигмавент-60-ДД… предназначены для блокирования распространения пожара и продуктов горения по воздуховодам систем вентиляции и кондиционирования помещений, оборудованных установками автоматического пожаротушения, с возможным применением этих систем для удаления продуктов горения из этих помещений после пожара. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.
Вид климатического исполнения — УХЛ 4 по ГОСТ 15150–69.

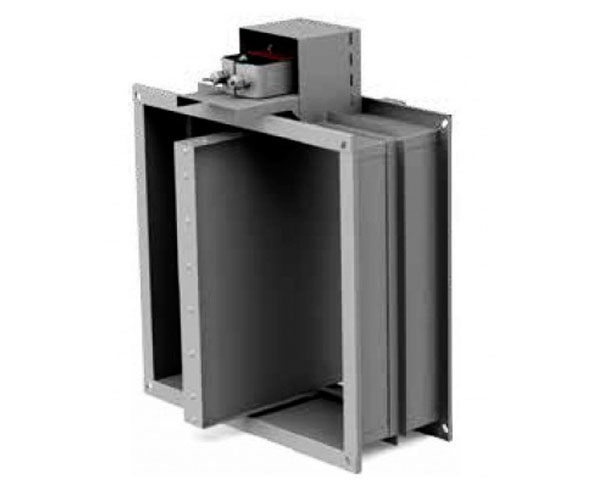

Клапан изготавливается стандартным, канального исполнения с корпусом прямоугольной формы и наружным расположением привода. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 180 мм с подсоединяемыми фланцами, изготовленными заодно с корпусом. Заслонка коробчатого типа изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.
Для подсоединения к круглым воздуховодам необходимо применять переходы.
Для клапанов используются следующие приводы:
- электромеханические приводы с возвратной пружиной;
- электромеханические реверсивные приводы без возвратной пружины.
Клапаны работоспособны в любой пространственной ориентации. При проектировании и монтаже следует учитывать необходимость доступа к приводу.
Геометрические характеристики
Площадь проходного сечения клапана Сигмавент-15-ДД-АХВ-…, м2
Коэффициент местного сопротивления ζм.с. клапана Сигмавент -15-ДД-АХВ-…
Примеры схем подключения электроприводов клапанов двойного действия
Способы управления заслонкой клапана двойного действия
