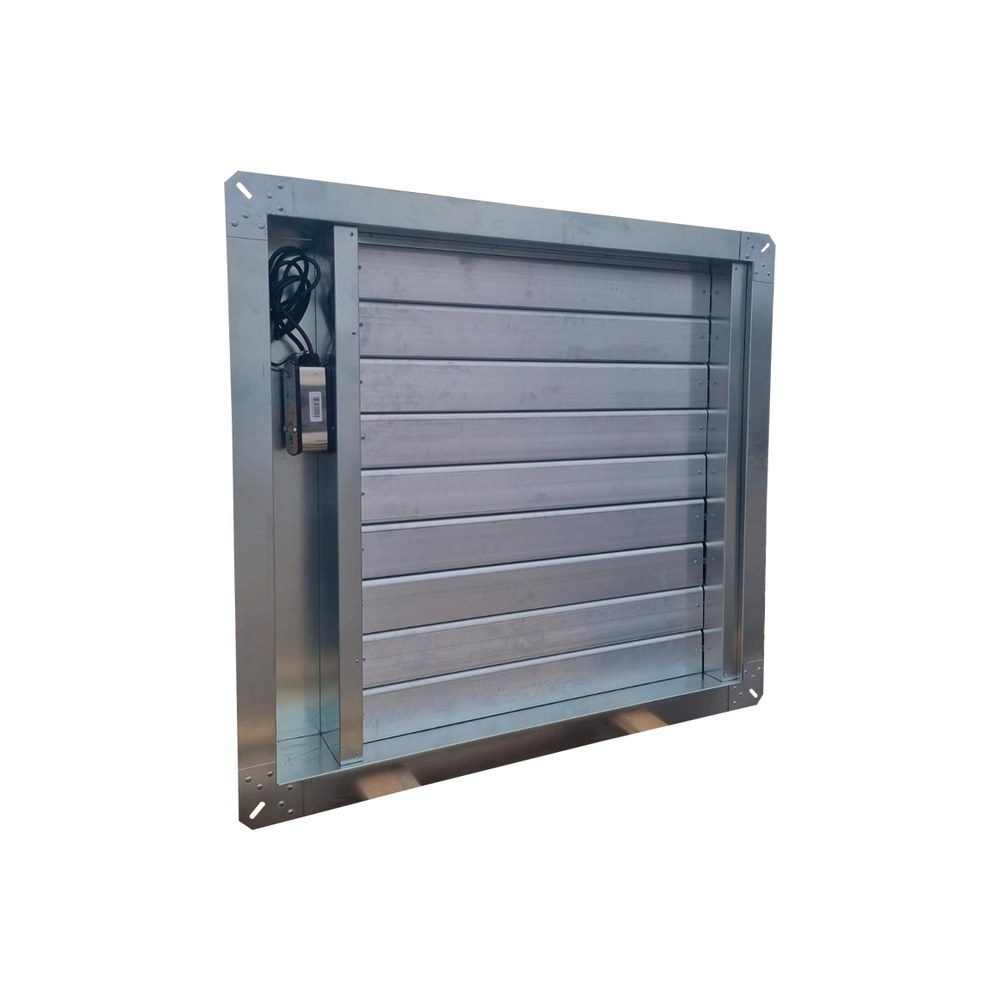

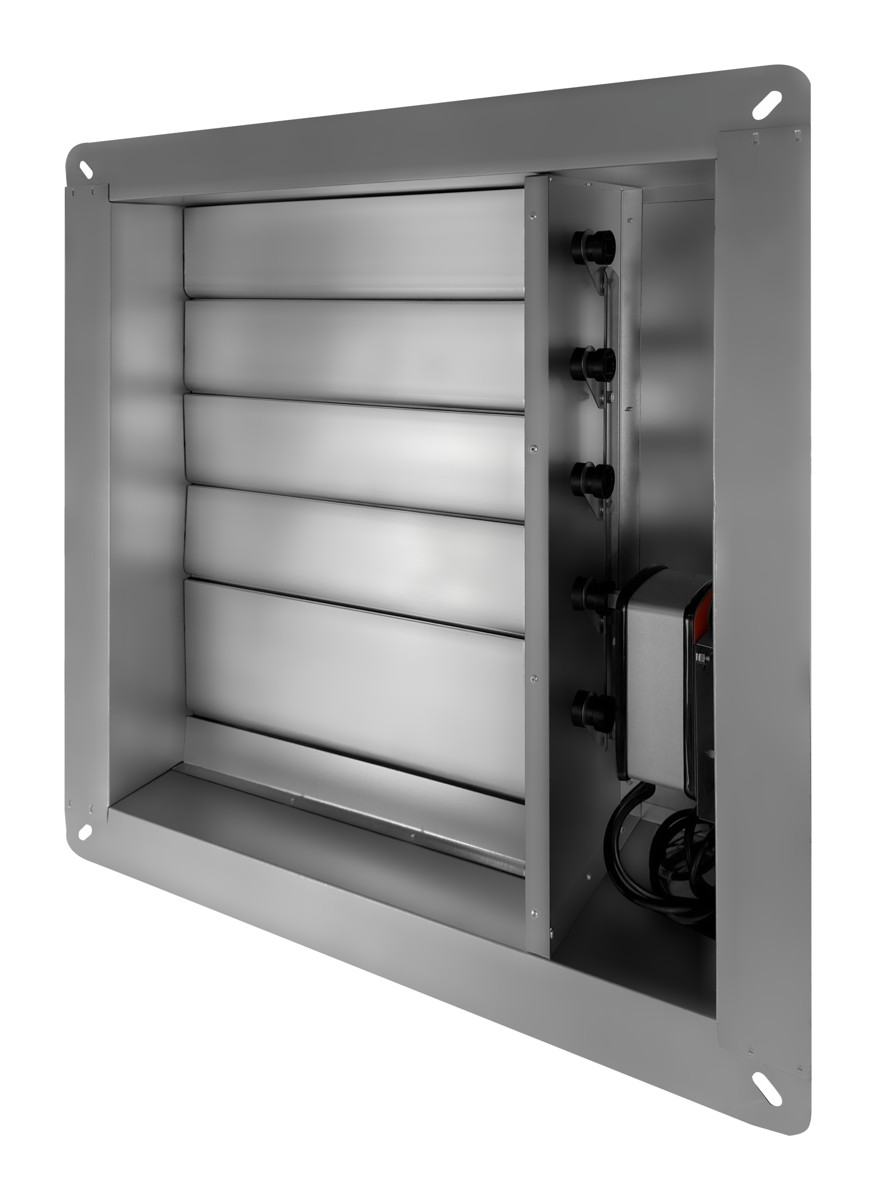

Клапан воздушный оцинкованный ПВКО-У-СТ (утепленный, стеновой)
Воздушные клапаны типа ПВКО-У-СТ изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.
⚙️ Подбор и заказ
Характеристики
Описание
Устройство и принцип работы
ПВКО-У-СТ — стеновой монтаж с утеплением: клапан ставят в проём наружной стены, греющий кабель не даёт створкам обмерзать в морозы.
В местах примыкания лопаток установлен уплотнитель, повышающий герметичность в закрытом положении. Ось регулирования может быть расположена на любой из лопаток и на любой высоте, что позволяет привязать привод к месту, удобному для обслуживания.
Управление — электропривод, размещаемый внутри корпуса или на боковой стенке, либо ручной сектор управления с фиксацией положения.
Материалы и исполнения
Стеновая монтажная рама, оцинкованный корпус и греющий кабель по периметру. Клапан работает в толще наружной стены, где перепад температур максимальный, поэтому утепление идёт вместе с кабелем, а не отдельно.
Где применяется
- Воздухозабор прямо через наружную стену в холодном климате
- Венткамеры с воздухозаборной решёткой в стене и приточной установкой внутри
- Объекты с остановками вентиляции в морозы — открытие с первого пуска
- Условия применения: наружный воздух, питание греющего кабеля 230 В
Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 0,4 | 5 | компактные приводы |
| 0,4 – 0,8 | 10 | — |
| 0,8 – 1,6 | 15 – 20 | — |
| 1,6 – 3,0 | 30 – 40 | — |
| свыше 3,0 | 2 привода или секционирование |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Когда выбирают это исполнение
ПВКО-У-СТ ставят в стеновой проём там, где воздух забирается прямо с улицы: стеновое крепление плюс греющий кабель, чтобы створки не обмерзали в морозы и клапан открывался с первого пуска.
Монтаж и обслуживание
- Клапан монтируется в разрыв воздуховода или в проём строительной конструкции; присоединение — фланцевое, по монолитным фланцам корпуса
- Клапан устанавливается без перекосов; деформация корпуса при затяжке крепежа приводит к неплотному смыканию лопаток и заклиниванию тяг
- Электропривод и ручной сектор должны оставаться доступными для обслуживания; при монтаже за подвесным потолком предусматривается ревизионный люк
- В утеплённом исполнении греющий кабель подключается к сети 230 В через отдельную линию с защитным аппаратом; подключение выполняет квалифицированный персонал
- Перед пуском выполняется пробный цикл «открыто—закрыто» и проверяется отсутствие задевания лопаток за корпус
Условное обозначение и заказ
- ПВКО-У-СТ — клапан воздушный оцинкованный
- У — утеплённое исполнение
- СТ — стеновое исполнение
- М / Р — электропривод / ручной сектор управления
- В / Н — горизонтальный / вертикальный размер, мм
- МВ / МВЕ — электропривод с возвратной пружиной реверсивный
- 220 / 24 — исполнение привода по питанию: 220 — от сети 230 В, 24 — от 24 В
- УПК — утепление электропривода греющим кабелем
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
