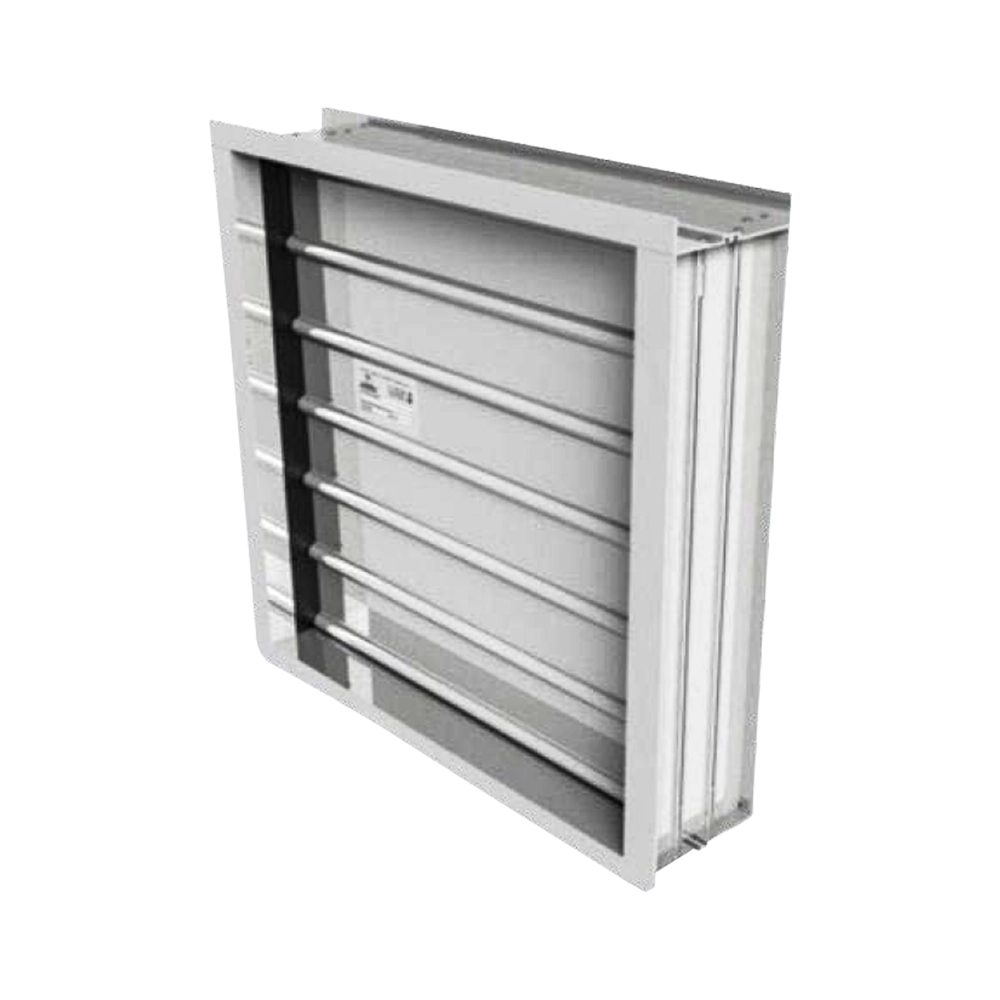

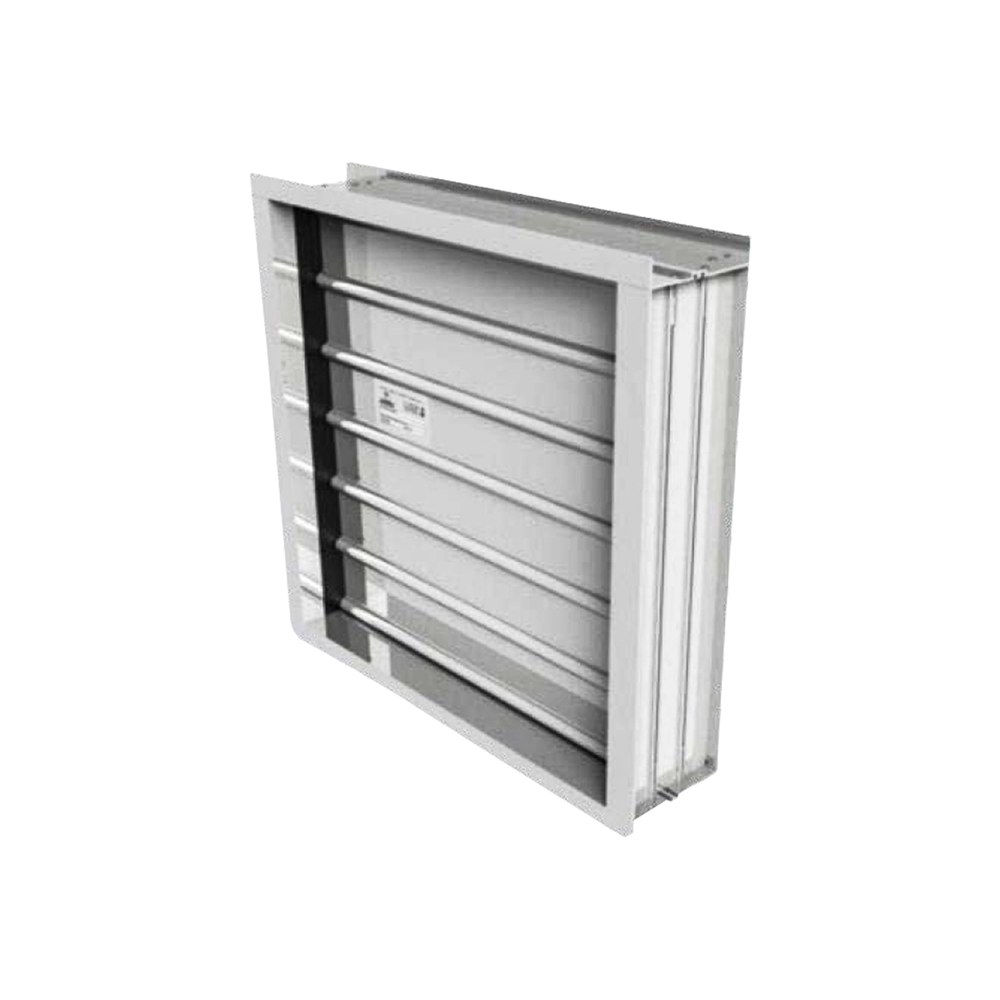

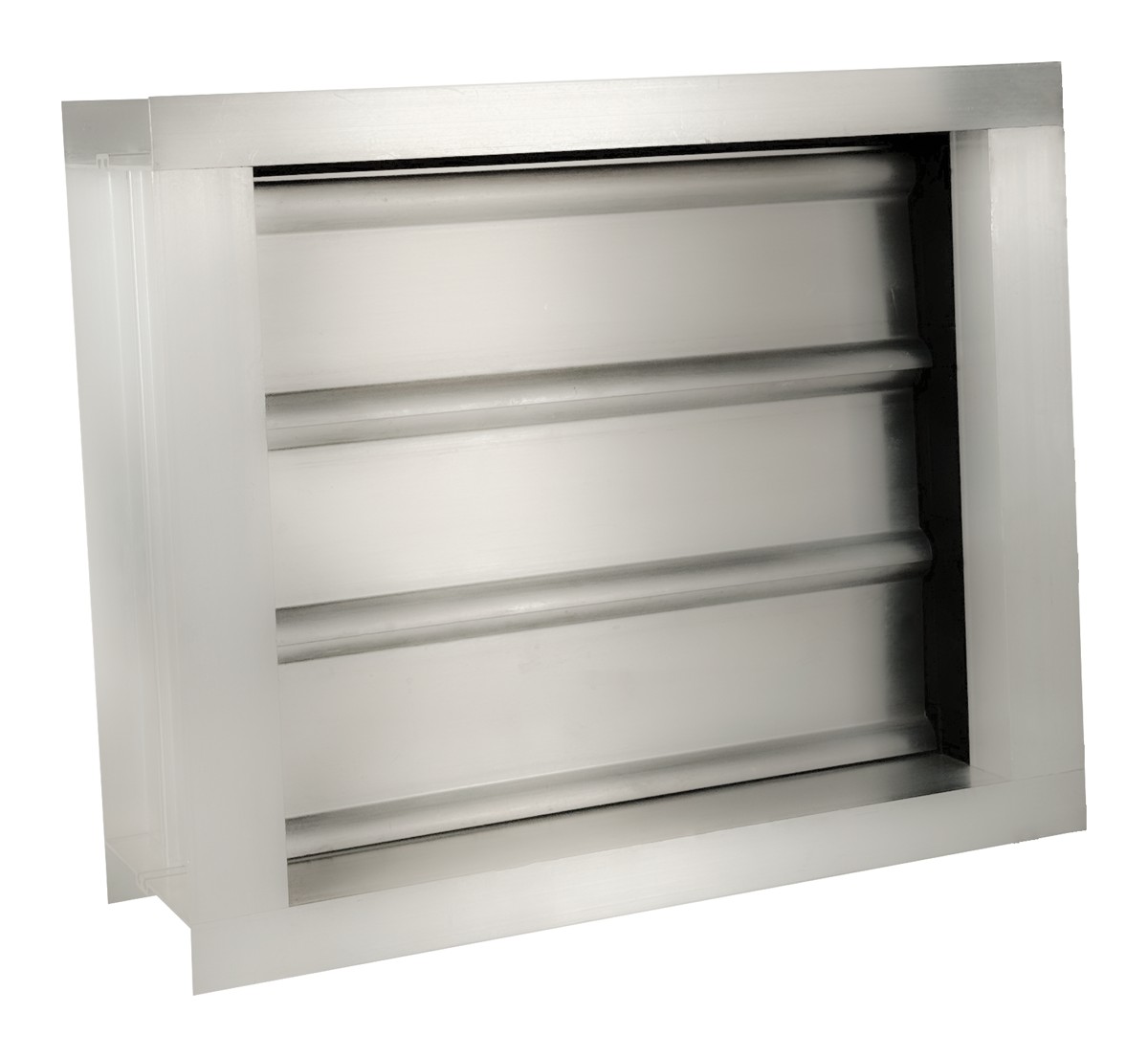

Описание клапана обратного лепесткового КОл
КОл – это обратный клапан гравитационного действия лепесткового типа – лепестковый клапан. Клапан КОл предназначен для предотвращения перетекания воздуха и невзрывоопасных воздушных смесей, агрессивность которых по отношению к алюминию и алюминиевым сплавам не выше агрессивности воздуха с температурой 20 оС. Содержания пыли и других твердых примесей допускается в количестве не превышающем 100 мг/м3. Содержание липких веществ и волокнистых материалов не допускается.
Особенности клапана КОл
Изделие серии КОл является клапаном инерционным, он предотвращает свободное передвижение воздушной массы в системах вентиляции при неработающем вентиляторе. Наименьшая скорость движения воздушной массы в месте сечения изделия не должна превышать 3 м/с в момент остановки изделия на горизонтальном направлении и не меньше 4 м/с – в вертикальном направлении. Оптимальная скорость движения воздушного потока через сечение клапана должна быть не выше 12 м/с. При работающем вентиляторе поток воздуха поддерживает лопатки в положении «открыто». При нерабочем вентиляторе лопатки закрывают сечение клапана автоматически.
Серия КОл выполняется только в прямоугольном сечении, для изготовления используется алюминиевый профиль. Ширина данного изделия находится в диапазоне от 100 мм до 1 940 мм при шаге 80 мм. Данная модель имеет ширину от 150 мм до 3 000 мм и выполняется при любом сочетании высоты и ширины. Клапан может иметь максимальную высоту 2 410 мм и ширину – 2 000 мм.
Габаритные размеры и характеристики
