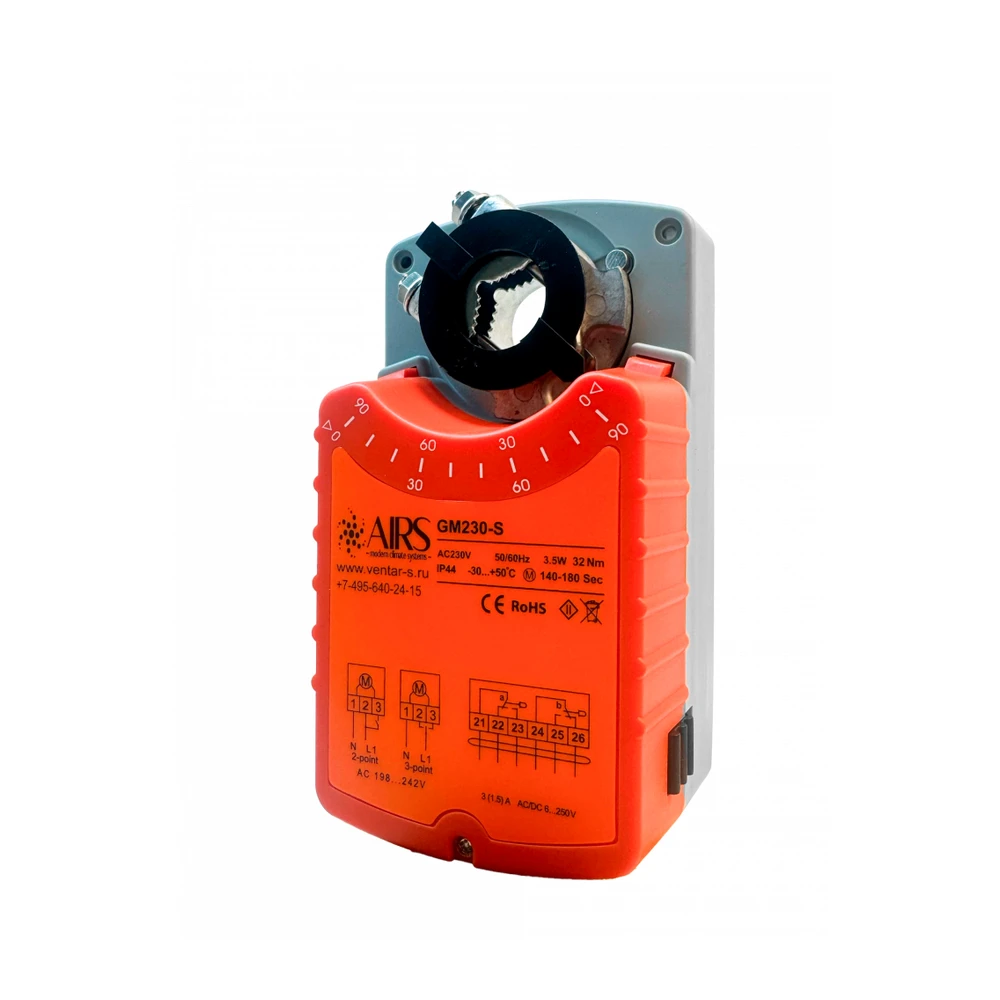

Электропривод AIRS GM230-S
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
-
- Управление 2-х, 3-х позиционное
- Наличие вспомогательных переключателей
- Напряжение питания 230 В
- Управление воздушными клапанами площадью до 6,4 м²
- Крутящий момент 32 Нм
- Возможно взрывозащищенное исполнение.
Принцип действия
При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение.
Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью специального хомута. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Характеристики
| Управление | 2/3-позиционное | Пропорциональное 2 -10В DC | |||
| Напряжение | 24 В AC/DC | 230 В AC | 24 В AC/DC | ||
|
Крутящий
момент 32 Нм Площадь заслонки < 6,4 м2* |
GM24 1,08 кг |
GM230 1,08 кг |
GM24-SR 1,08 кг |
GM230-SR 1,10 кг |
|
| 2 вспомогательных переключателя SPDT** |
GM24-S 1,09 кг |
GM230-S 1,10 кг |
GM24-SR-S 1,09 кг |
GM230-SR-S 1,13 кг |
|
| Время срабатывания – двигатель | 135-185 с | ||||
| Частота | 50/60 Гц (AC) | ||||
| Потребляемая мощность | |||||
| – во время работы | 4,5 Вт | 5,5 Вт | 4,5 Вт | ||
| – в состоянии покоя | 0,5 Вт | 1,0 Вт | 0,7 Вт | ||
| – расчетная | 6,5 ВА | 6,5 ВА | 6,5 ВА | ||
| Угол поворота | 0~90º | ||||
| – настройка | 5°~85° (с шагом 5°) | ||||
| Направление вращения | переключается поворотом разъема двигателя на электронной плате |
||||
| Уровень шума – двигатель | < 45 дБ(А) | ||||
| Тип плавного сигнала обратной связи | – | 0(2)-10В DC | |||
| Электрическое подключение | подсоединённый кабель 1м | ||||
| Вспомогательные переключатели | 3 (1,5) А, 230 В | ||||
| Степень защиты | IP54 | ||||
| Класс защиты | III низкое напряжение |
II | III низкое напряжение |
||
| Влажность окружающей среды | 95 % RH, без образования конденсата | ||||
| Температура окружающей среды | -30~+50 ºC | ||||
| Температура хранения | -40~+70 ºC | ||||
| Срок службы | 60 000 циклов работы | ||||
| Механическое подключение | |||||
| – круглых штоков | от ø10 до ø20 мм | ||||
| – квадратных штоков | от 10х10 до 16х16 мм | ||||
| Ручное управление | вывод из зацепления с помощью кнопки на крышке привода |
||||
| Соответствие стандартам | ISO, CE, EAC | ||||
| * Максимальная площадь заслонки рассчитана ориентировочно на оптимальных условиях (без влияния воздушного потока, дифференциального давления и т. д.). | |||||
| ** SPDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов. | |||||

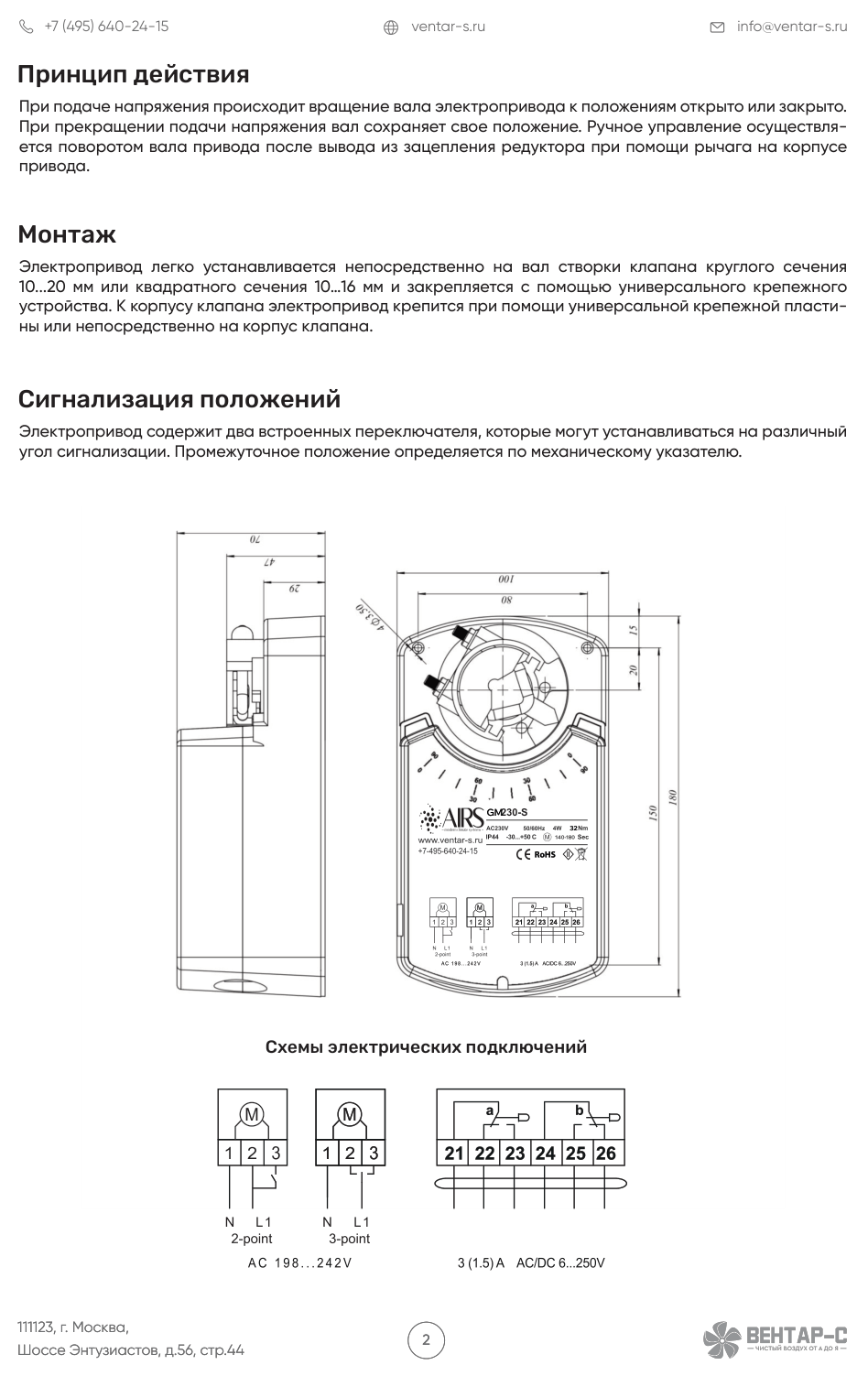

Схемы
