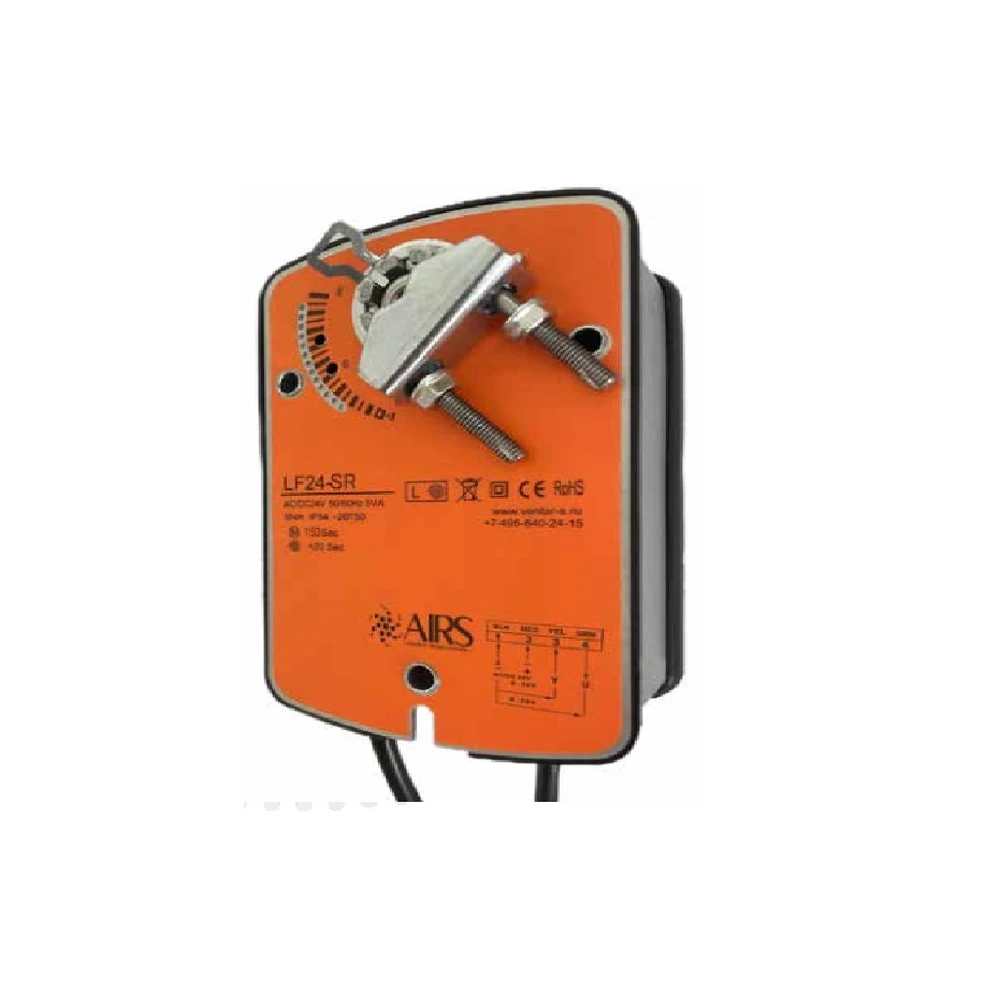

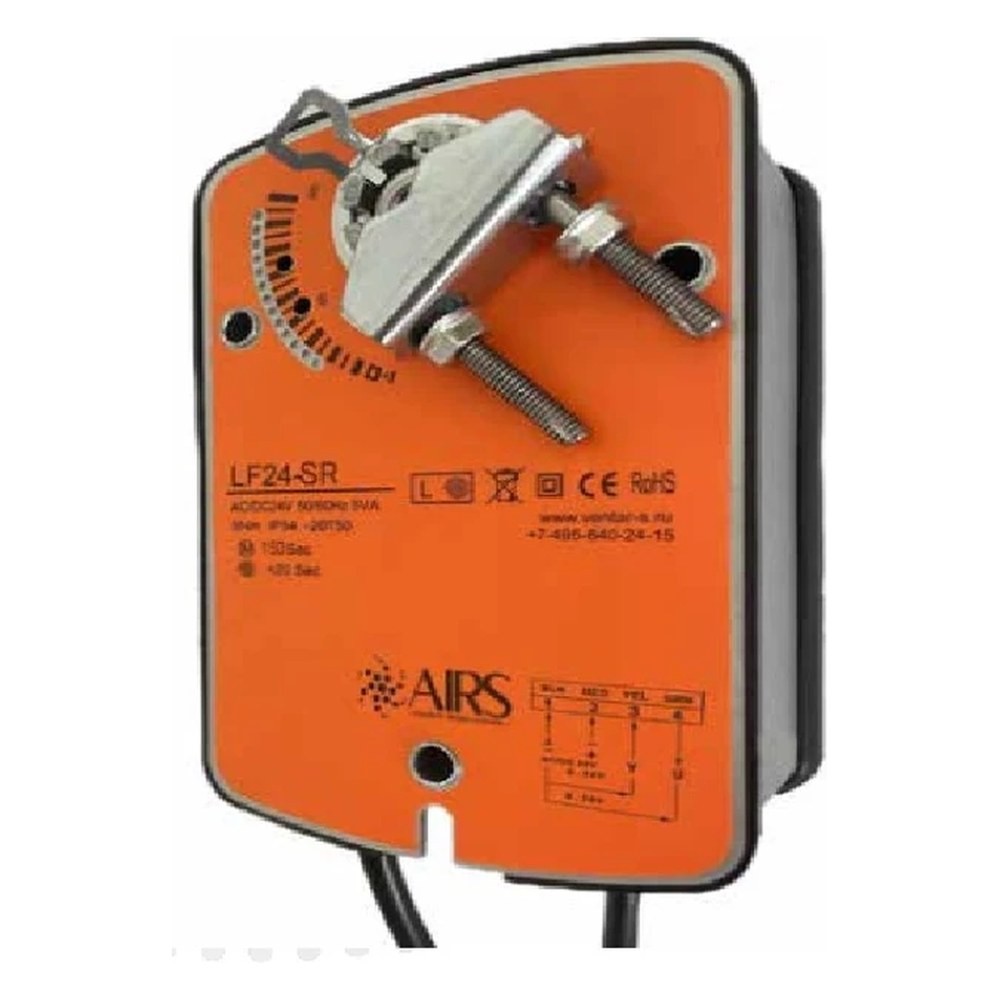

Электропривод AIRS LF24-SR

Name: Электропривод AIRS LF24-SR
Price: 23210.00 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России

Прайс-лист на электроприводы AIRSСкачать ↓Технический лист (PDF)Скачать ↓Паспорт изделия (PDF)Скачать ↓BIM-модель (Revit)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель

Электропривод AIRS LF24-SR для створок воздушных клапанов и заслонок систем вентиляции. Крутящий момент 5 Н·м, питание AC/DC 24В, плавное управление 0(2)…10 В, с возвратной пружиной. Угол поворота 0°…90°, время поворота 150 с, защита IP 54. Паспорт, технический лист и BIM-модель — в карточке товара.

⚙️ Подбор и заказ

12 766 ₽ ~~23 210 ₽~~ Скидка 45%

Цена со скидкой от розничной. Партнёрам — дополнительные условия по запросу.

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Напряжение AC/DC 24В

Крутящий момент 5

Производитель AIRS

Тип регулирования Плавное

Назначение Для воздушных клапанов

Наименование привода LF

Наличие возвратной пружины Да

Подробно

Описание

Электропривод AIRS LF24-SR — привод на 5 Н·м для створок воздушных клапанов и заслонок систем вентиляции. Питание AC/DC 24В; плавное управление сигналом 0(2)…10 В; возвратная пружина закрывает створку при пропадании питания.

Крутящий момент5 Н·м

НапряжениеAC/DC 24В

УправлениеПлавное

Возвратная пружинаДа

НазначениеДля воздушных клапанов

СерияLF

Что это даёт

Возврат по пружинеПри пропадании питания пружина возвращает заслонку в исходное положение — клапан отрабатывает аварийный сценарий без внешнего источника.

Плавное регулированиеУправляющий сигнал 0(2)…10 В задаёт любое промежуточное положение створки, а не только «открыто/закрыто».

Момент 5 Н·мХватает на заслонку ориентировочно до 0,8 м² — расчёт по 6 Н·м на 1 м² площади створки.

Защита корпуса IP 54Исполнение рассчитано на установку в вентиляционной камере и на воздуховоде.

Ресурс 60 000 цикловОбслуживание не требуется — редуктор закрытый, смазка заложена на весь срок.

Технические характеристики

Номинальное напряжение	24 В=/ 24 В~ 50…60 Гц
Диапазон номинального напряжения	21.6…26.4 В
Потребляемая мощность при движении	5 Вт
при удержании	3 Вт
Расчётная мощность	15 ВА
Соединительный кабель двигателя	1 м
концевого переключателя	1 м
Крутящий момент двигателя	Min 5 Нм при ном. напряжении
пружины	Min 5 Нм
Точки переключения	5°…80°
Направление поворота	Выбирается установкой L/R
Угол поворота	0°…90°
Время поворота двигателя	150 сек.
пружины	≤ 20 сек
Индикация положения	Механическая – указатель
Класс защиты	II (все изолировано)
Степень защиты корпуса	IP 54
Уровень шума	макс. 62 дБ
Температура окружающей среды	-30°…+60° С
Рабочая температура	-30°…+50° С
Влажность	5%…95% без конденсата
Техобслуживание	Не требуется
Срок службы	60 000 циклов
Вес (не более)	1,8 кг

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана 7...16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Чертежи и схемы

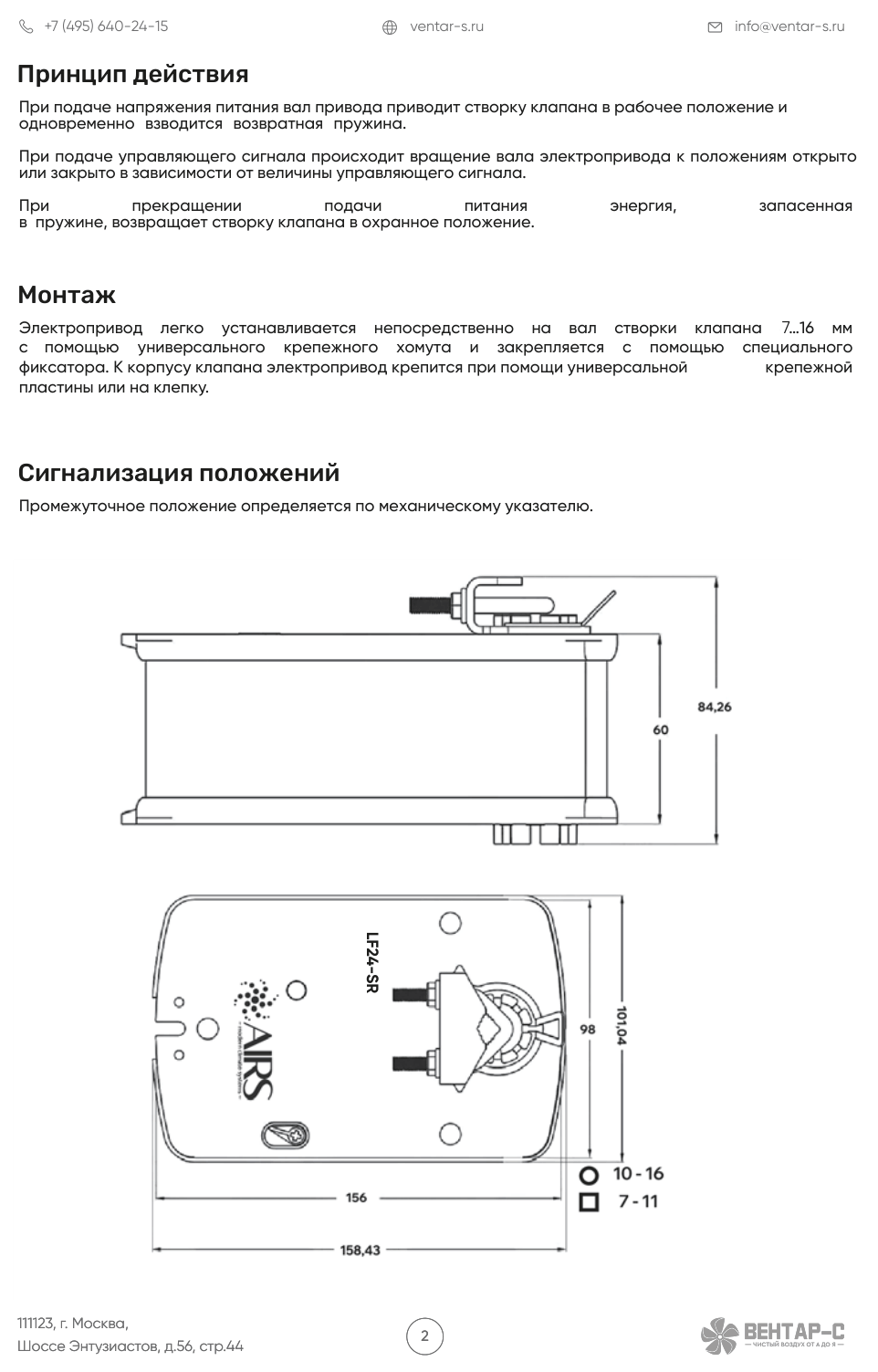

Габаритные и присоединительные размеры — Электропривод AIRS LF24-SR — Габаритные и присоединительные размеры*увеличить*

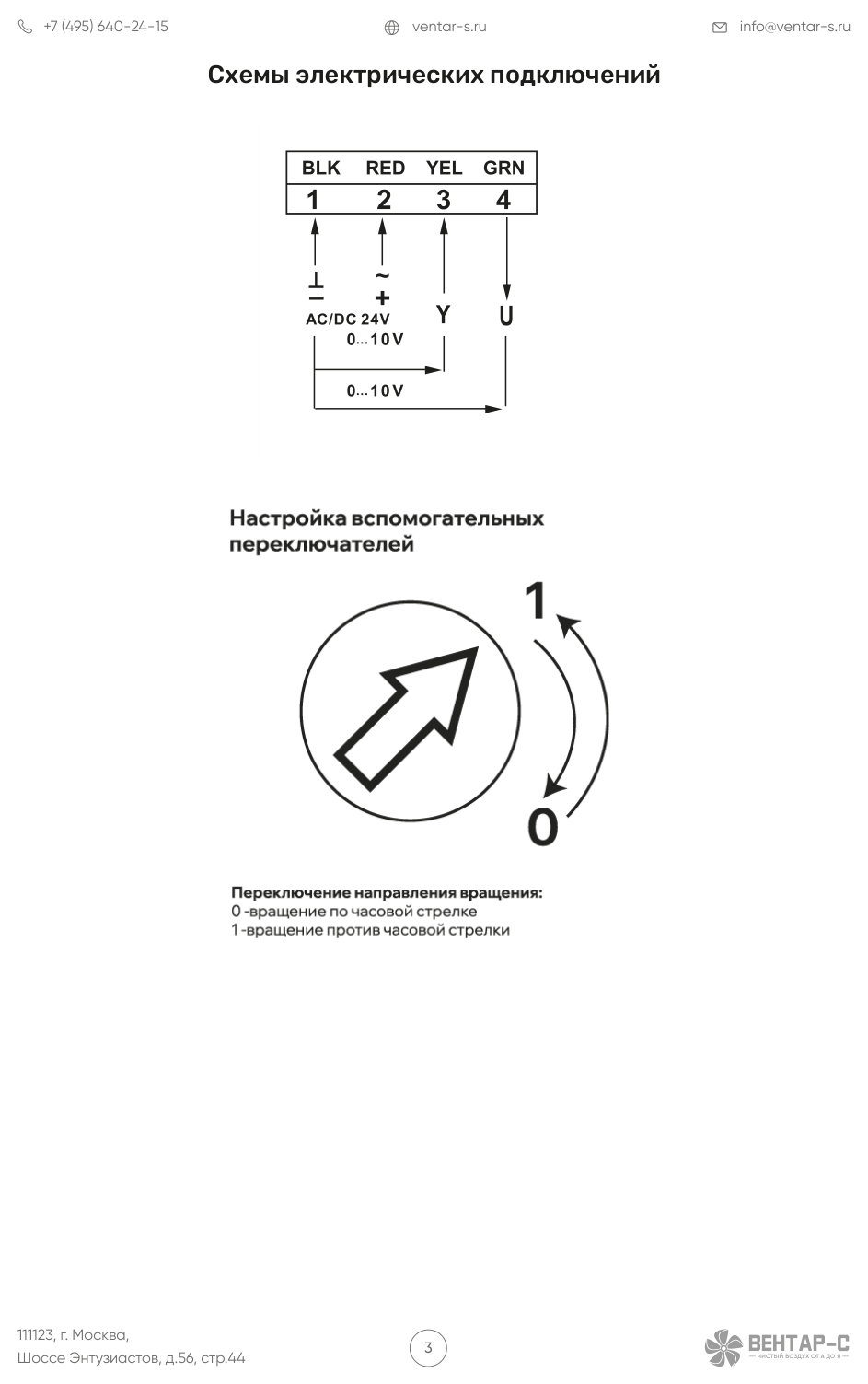

Схема электрических подключений — Электропривод AIRS LF24-SR — Схема электрических подключений*увеличить*

Настройка вспомогательных переключателей — Электропривод AIRS LF24-SR — Электропривод AIRS LF24-SR — Настройка вспомогательных переключателей — Электропривод AIRS LF24-SRувеличить

Сигнализация положений

Промежуточное положение определяется по механическому указателю.

Настройка вспомогательных переключателей

Переключение направления вращения: 0 -вращение по часовой стрелке 1 -вращение против часовой стрелки

Как подобрать

Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
Выберите напряжение питания по проекту — 24 В или 230 В
Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии

Аналоги

AIRS LF24-SR изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LF-SR, Gruner 341C-024-05, BVM LM24-BS-5, Nanotek LF24BS.

Комплектация и гарантия

Электропривод — 1 шт.
Монтажный кронштейн и крепёж — 1 комплект
Паспорт изделия и инструкция по монтажу

Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.

Важно

Момент привода должен перекрывать момент, нужный створке клапана, с запасом: заниженный момент не дожимает уплотнение, и клапан не выходит на герметичность. При сомнении берите ближайший больший типоразмер.

Обратите внимание

Привод и клапан должны совпадать по напряжению и типу управления, а для противопожарных клапанов — ещё и по наличию возвратной пружины: исполнения без пружины в системах дымоудаления не применяются.

Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
