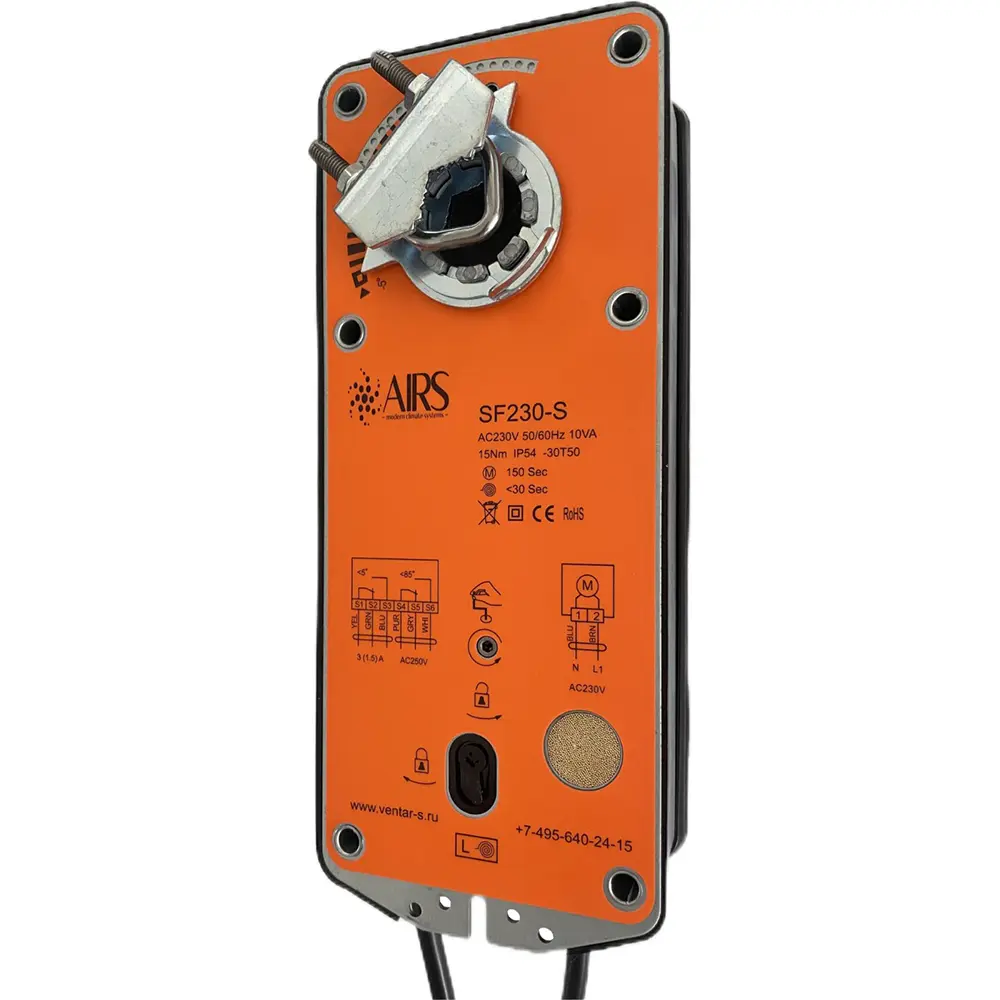

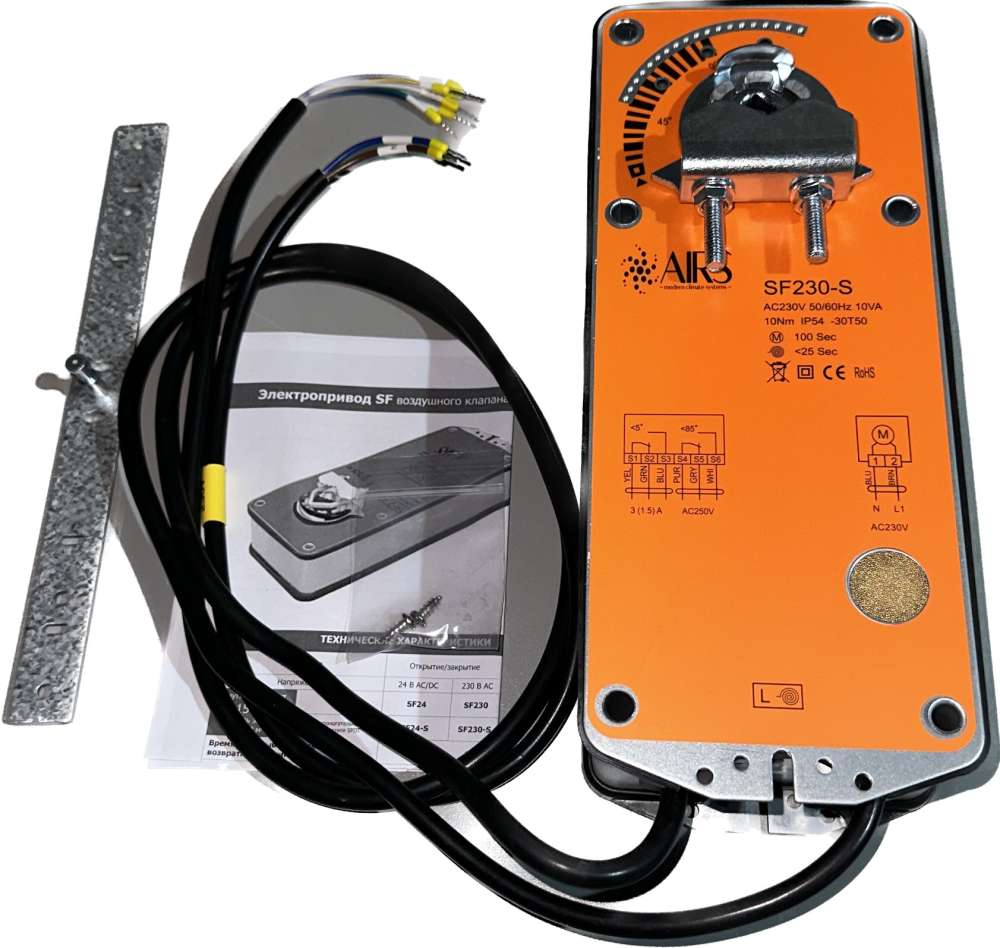

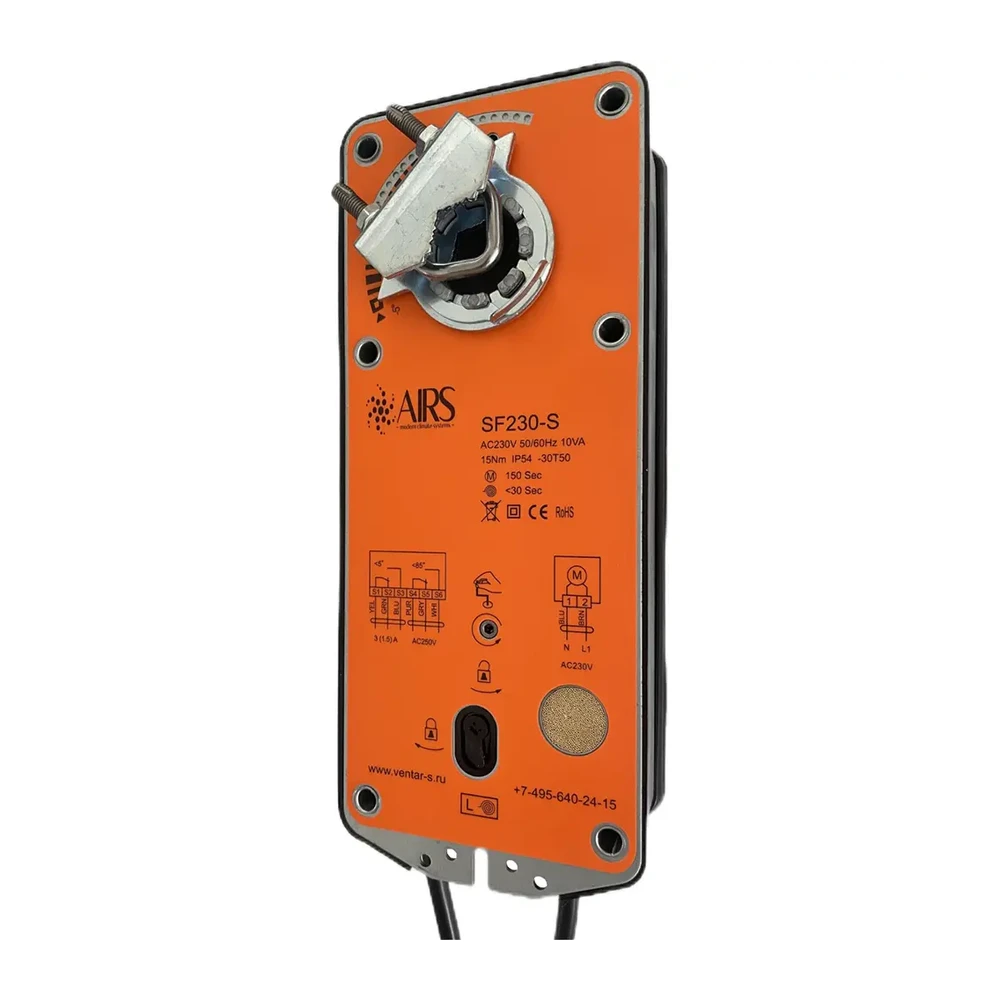

Электропривод AIRS SF230-S

Электроприводы AIRS SF230-S разработаны для применения в системах отопления, вентиляции и кондиционирования.

Спецпредложение

Для получения скидки, заполните контактную форму

Электропривод AIRS SF230-S

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

  • Электропривод с возвратной пружиной.
  • Напряжение питания 230 В
  • Управление воздушными клапанами площадью до 3 м²
  • Крутящий момент 15 Нм
  • Возможно взрывозащищенное исполнение
  • Наличие вспомогательных переключателей

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…19 мм или квадрат 10…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.



Характеристики

Управление Открытие/закрытие Пропорциональное
0–10 В DC
Напряжение 24 В AC/DC 230 В AC 24 В AC/DC

Крутящий момент
15 Нм
Площадь заслонки
< 3,0 м2*

SF24 SF230 SF24-SR
2 вспомогательных
переключателя
SPDT**
SF24-S SF230-S SF24-SR-S
Время срабатывания – двигатель/
возвратная пружина
150 с/< 30 с
Частота 50/60 Гц (AC)
Потребляемая мощность
– во время работы 6,5 Вт 6,5 Вт 3,5 Вт
– в состоянии покоя 2,5 Вт 2,5 Вт 1,2 Вт
– расчетная 10,0 ВА 10,0 ВА 10,0 ВА
Угол поворота -5°~90º
– настройка 5°~85° (с шагом 5°)
Направление вращения определяется стороной монтажа привода L/R (лев./
прав.)
Уровень шума – двигатель < 50 дБ(А)/< 62 дБ(А)
Тип плавного сигнала обратной связи 0–10 В DC
Электрическое подключение подсоедиенный кабель 1м
Вспомогательные переключатели 3 (1,5) А, 230 В
Степень защиты IP54
Класс защиты III низкое
напряжение
II III низкое
напряжение
Влажность окружающей среды 95 % RH, без образования конденсата
Температура окружающей среды -30~+50 ºC
Температура хранения -40~+70 ºC
Срок службы 60 000 циклов работы
Механическое подключение
– круглых штоков от ø10 до ø19 мм
– квадратных штоков от 10х10 до 16х16 мм
Ручное управление недоступно
Соответствие стандартам ISO, CE, EAC
* Максимальная площадь заслонки рассчитана ориентировочно на оптимальных условиях (без влияния воздушного потока, дифференциального давления и т. д.).
** SPDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.

Схемы

Крутящий момент

Напряжение

Вспомогательный переключатель

Тип регулирования
