Описание

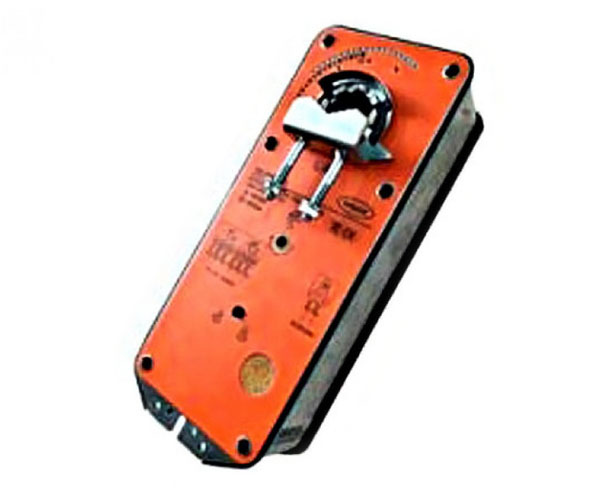

Электроприводы AIRONE VA20S24S на 24В и крутящим моментом двигателя и пружины в 20Нм предназначены для управления противопожарными нормально-открытыми (НО) клапанами и нормально-закрытыми (НЗ) клапанами систем вентиляции.
Привод VA20S24S имеет пружинный возврат, управление заслонкой осуществляется с помощью электродвигателя и возвратной пружины. Максимальный размер заслонки клапана до 4.0м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).
Электроприводы защищены от перегрузки, не требуют конечных выключателей, у них автоматическое отключение при достижении заданной точки или механического ограничителя и одновременно поддерживается возможность управления.
Простая установка привода на управляемый элемент происходит непосредственно на вал заслонки при помощи многоцелевого адаптера, который не только предназначен для присоединения различных штоков (валов), но также может быть использован как индикатор положения и как ограничитель угла вращения.
Особенности VA20S24S
- Крутящий момент – 20 Нм
- Номинальное напряжение – 24 В
- Винтовое клеммное соединение
- Возможность выбрать угол поворота
- Вспомогательные переключатели: 2 SPDT
- Вес: 2,6 кг
Технические характеристики
| Модель | VA20S24S |
| Крутящий момент | 20 Нм |
| Время срабатывания возвратн. пружина |
<180 сек <30 сек |
| Ряд номинального напряжения | AC/DC 19.2…28.8 В |
| Площадь заслонки | 4.0 м² |
| Напряжение | AC/DC 24 В±10% |
| Размер вала | от 90 мм |
| Частота | 50/60 Гц |
| Определение размеров провода | 0,5 мм 2 |
| Подсоединенный кабель | 1 м |
| Направление вращения | oпределяется стороной монтажа привода |
| Класс защиты | III низкое напряжение |
| Угол поворота | Maкс. 95°, регулируемое механически стопом |
| Жизненный цикл | 60000 вращений |
| Уровень шума | 45 дБ(А) |
| Ручное управление | да |
| Индикация положения | Механическая |
| Защита | IP54 |
| Температура окружающей среды | -20°…+50°C |
| Температура хранения | -30°…+80°C |
| Влажность окружающей среды | 95% |
| Сертификация | CE и ISO |
