Общие сведения
Электродвигатели АИМУР имеют маркировку взрывозащиты РВ Ex d I Mb / 1 Exd IIB T4 Gb (ВОВ 63-180 мм), РВ Ex d I Mb (ВОВ 200-280 мм) и предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079- 14:2013).
Двигатели изготавливают в соответствии с требованиями:
- ГОСТ IEC 60034-1-2014,
- ГОСТ 31610.0-2014 (IEC 60079-0:2011),
- ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
- ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
- ГОСТ 12.2.020-76.
Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4,
5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре
окружающего воздуха:
– в исполнении У — от плюс 40°С до минус 45°С;
– в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
– в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной
влажности 100% при температуре 25°С.

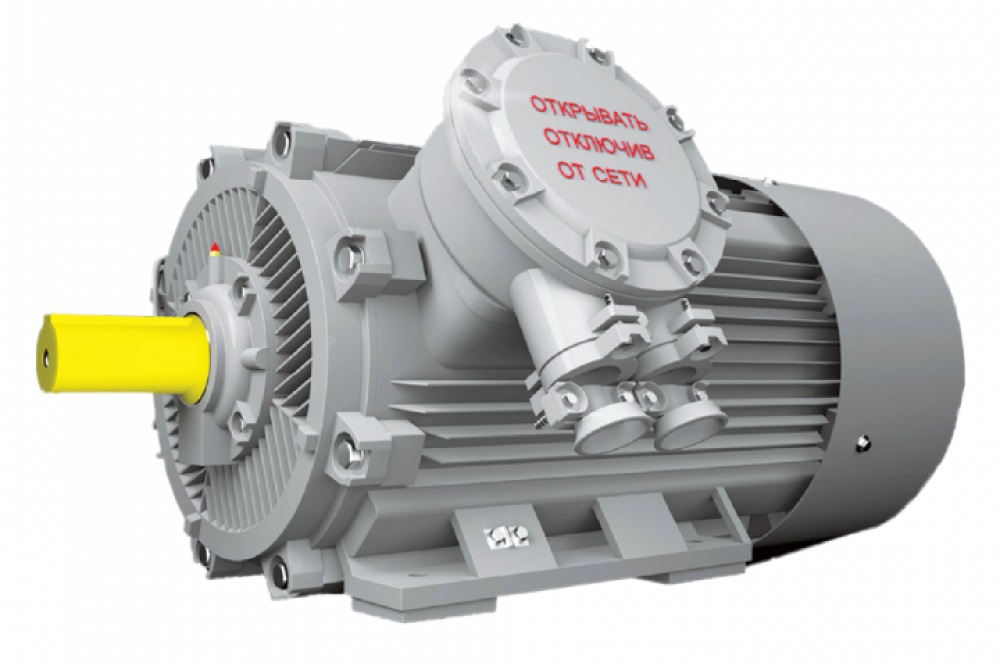

Технические характеристики двигателей серии АИМУР 112
Тип двигателя |
АИМУР 112 M2 |
Мощность, кВт |
7,5 |
Синхронная частота вращения, (мин-1) |
3000 |
КПД, % |
87,0 |
Коэффициент мощности |
0,85 |
Для напряжения 380, (380/660 В) Ток, А |
15 |
Для напряжения 1140, (660/1140 В) Ток, А |
8,66 |
Скольжение, ном., % |
3,7 |
Кратность начального пускового тока |
7,5 |
Кратность начального пускового момента |
1,2 |
Кратность максимального момента |
2,2 |
Момент инерции, кгс*м2 |
0,01353 |
Тип двигателя |
АИМУР 112 M4 |
Мощность, кВт |
5,5 |
Синхронная частота вращения, (мин-1) |
1500 |
КПД, % |
86,0 |
Коэффициент мощности |
0,85 |
Для напряжения 380, (380/660 В) Ток, А |
11 |
Для напряжения 1140, (660/1140 В) Ток, А |
6,35 |
Скольжение, ном., % |
4,6 |
Кратность начального пускового тока |
7 |
Кратность начального пускового момента |
1,4 |
Кратность максимального момента |
2,3 |
Момент инерции, кгс*м2 |
0,02215 |
Тип двигателя |
АИМУР 112 MA6 |
Мощность, кВт |
3 |
Синхронная частота вращения, (мин-1) |
1000 |
КПД, % |
82,0 |
Коэффициент мощности |
0,76 |
Для напряжения 380, (380/660 В) Ток, А |
6,2 |
Для напряжения 1140, (660/1140 В) Ток, А |
3,58 |
Скольжение, ном., % |
5,5 |
Кратность начального пускового тока |
6 |
Кратность начального пускового момента |
1,3 |
Кратность максимального момента |
2,1 |
Момент инерции, кгс*м2 |
0,02317 |
Тип двигателя |
АИМУР 112 MB6 |
Мощность, кВт |
4 |
Синхронная частота вращения, (мин-1) |
1000 |
КПД, % |
78,0 |
Коэффициент мощности |
0,7 |
Для напряжения 380, (380/660 В) Ток, А |
9,4 |
Для напряжения 1140, (660/1140 В) Ток, А |
5,43 |
Скольжение, ном., % |
7 |
Кратность начального пускового тока |
5 |
Кратность начального пускового момента |
1,2 |
Кратность максимального момента |
1,8 |
Момент инерции, кгс*м2 |
0,02235 |
Тип двигателя |
АИМУР 112 MA8 |
Мощность, кВт |
2,2 |
Синхронная частота вращения, (мин-1) |
750 |
КПД, % |
82 |
Коэффициент мощности |
0,76 |
Для напряжения 380, (380/660 В) Ток, А |
5,8 |
Для напряжения 1140, (660/1140 В) Ток, А |
3,49 |
Скольжение, ном., % |
5,5 |
Кратность начального пускового тока |
6 |
Кратность начального пускового момента |
1,3 |
Кратность максимального момента |
2,1 |
Момент инерции, кгс*м2 |
0,0248 |
Тип двигателя |
АИМУР 112 MB8 |
Мощность, кВт |
3 |
Синхронная частота вращения, (мин-1) |
750 |
КПД, % |
79 |
Коэффициент мощности |
0,7 |
Для напряжения 380, (380/660 В) Ток, А |
7,7 |
Для напряжения 1140, (660/1140 В) Ток, А |
4,46 |
Скольжение, ном., % |
7 |
Кратность начального пускового тока |
5,5 |
Кратность начального пускового момента |
1,2 |
Кратность максимального момента |
1,8 |
Момент инерции, кгс*м2 |
0,0305 |
