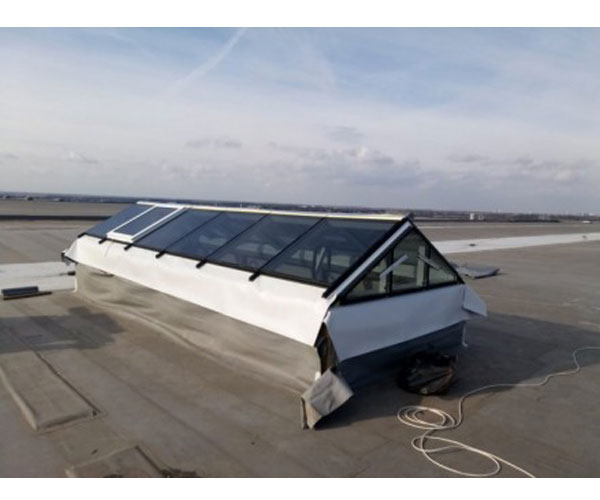

Зенитные фонари MCR ZF со стеклопакетом

Зенитные фонари MCR ZF со стеклопакетом

Монтаж зенитных фонарей на крыше осуществляется с целью обеспечения естественного освещения и вентилирования воздуха во внутренних помещениях здания или сооружения. Конструктивно все инженерные устройства данного типа состоят из каркаса и прозрачного заполнителя. Период эксплуатации, технические характеристики и качество данных инженерных объектов зависят от квалификации специалистов, разрабатывающих проект и устанавливающих устройства. Преимущества зенитных фонарей MCR ZF со стеклопакетом:

• естественное освещение
• качественная вентиляция
• эффективное дымоудаление
• визуальное расширение пространства

Классификация зенитных фонарей:

• глухие — служат дополнительным источником света
• открываемые -предназначены также для естественной вентиляции и дымоудаления.

Меркор-Пруф выпускает современные светопрозрачные конструкции MCR ZF в различных модификациях. Этапы работ, выполняемые нашей компанией:

• разработка проекта и согласование
• поставка комплектующих
• монтажные работы
• сдача-приемка объекта в эксплуатацию

Характеристики

Зенитный фонарь MCR ZF состоит из 2-х основных частей, а именно из опорной конструкции и светопрозрачного заполнения. Опорная конструкция выполняется из алюминиевого профиля, который, в свою очередь обладает целым рядом преимуществ. Рассмотрим их подробней: Алюминий отличается небольшим весом, при этом он очень прочный и надежный в эксплуатации. Благодаря такой особенности, конструкция может выполнять «самонесущие» свойства. Высокая степень устойчивости к различным неблагоприятным факторам внешней среды: алюминий не боится перепадов температуры, коррозии, воздействия кислот, ультрафиолетового излучения. Алюминий является негорючим материалом и никогда не станет причиной возгорания. Не требует специального сложного ухода. Стеклопакеты бывают тонированные в массе, мультифункциональные, энергосберегающие, с зеркальным эффектом, простые, либо оклеены специальной защитной пленкой. При изготовлении стеклопакетов для зенитных фонарей, с наружной стороны применяется закаленное стекло, а изнутри помещения триплекс. Триплекс это два стекла склеенные пленкой между собой в специальной термической камере. Если разбить такой стеклопакет, то все осколки от него останутся на плёнке. Требования, предъявляемые к техническому заданию на проектирование, изготовление и монтаж зенитных фонарей MCR ZF. Техническое задание на разработку чертежей Раздела «Фасадные конструкции» (СПК ВФ) марки КМ и КМД предоставляется Заказчиком и должно содержать следующую информацию: 1. Общие сведения об объекте:

• адрес объекта;
• схема проезда;
• назначение объекта;
• условия строительства (по умолчанию); условия эксплуатации; уровень ответственности;
• климатические условия (определяются по карте, представленной в СНиП 2.01.07, ветровой регион 1, гололед, снеговой район III);
• сейсмические условия (при необходимости)

2. Техпаспорт здания «Колористическое решение, материалы и технологии проведения работ». 3. Альбом чертежей марки АР в формате AUTOCAD (*.dwg):

• общие данные по рабочим чертежам;
• планы этажей;
• разрезы;
• фасады;
• план кровли (крыши);
• схемы расположения элементов заполнения оконных и других проемов;
• выносные элементы (узлы, фрагменты).

4. Сведения о материалах стен, перекрытий, потолков, проемов. 5. Сведения о конструкциях, которые должны содержать:

• систему профилей;
• цвет изделий по шкале RAL;
• требования к фурнитуре (цвет, тип открывания, тип замков и доводчиков);
• требования к специальным элементам (характеристики приводов-220V или 24V, требования к взломостойкости и взрывобезопасности).

6. Сведения о заполнениях, которые должны содержать:

• формулу стеклопакета;
• если сэндвич-панель (непрозрачное заполнение) – материал обкладок (алюминий, пластик) и цвет;
• марку стекла, цвет и способ тонировки в массе, тонирующая пленка;
• специальные требования к заполнению (закаленное стекло, триплекс, класс защиты – для ударопрочных, взломоустойчивых).

Мы работаем со следующими производителями: Российские производители алюминия:

• Агрисовгаз
• ТАТПРОФ
• Алютех

Иностранные производители алюминия:

• Schüco (Германия)
• NEWTEC (Италия)
• Reynaers (Бельгия).

Производители стекла:

• AGC
• Pilkington
