Взрывобезопасный клапан КЛОП-2(60/90/120/180)-НЗ/Д-В прямоугольный с приводом

Взрывобезопасный клапан КЛОП-2(60/90/120/180)-В

Противопожарные клапаны КЛОП-2во взрывобезопасном исполнении по функциональному назначению изготавливаются в двух исполнениях – нормально открытые (огнезадерживающие) и нормально закрытые. Противопожарные нормально открытые (НО) клапаны предназначены для систем механической общеобменной вентиляции, нормально закрытые (НЗ) клапаны – для приточно-вытяжных систем противодымной вентиляции с механическим побуждением. Противопожарные НЗ клапаны могут также применяться в качестве дымовых клапанов систем механической вытяжной противодымной вентиляции.

В зависимости от функционального назначения взрывобезопасные клапаны выпускаются с электромеханическим или реверсивным приводом BELIMO (Швейцария) во взрывозащищенном исполнении, которое обеспечивается размещением электропривода во взрывонепроницаемой оболочке, имеющей степень защиты IP 66.

Клапаны КЛОП-2 взрывобезопасного исполнения выпускаются прямоугольного сечения с двумя фланцами и круглого сечения с фланцевым или ниппельным соединением. Привод клапанов устанавливается снаружи корпуса, изготавливаемого из оцинкованной стали. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали (исп. «нерж. сталь»). Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции — из углеродистой стали с антикоррозионным цинковым покрытием.. Заслонка клапанов заполнена термоизоляцией.

На НО клапанах устанавливаются электромеханические приводы BELIMO с возвратной пружиной типа BFL, BFN, BLF или BF (на клапанах больших размеров) без терморазмыкающего устройства (ТРУ), на НЗ клапанах – реверсивные электроприводы BELIMO типа BLE или BE (на клапанах больших размеров).

Клапаны работоспособны в любой пространственной ориентации.

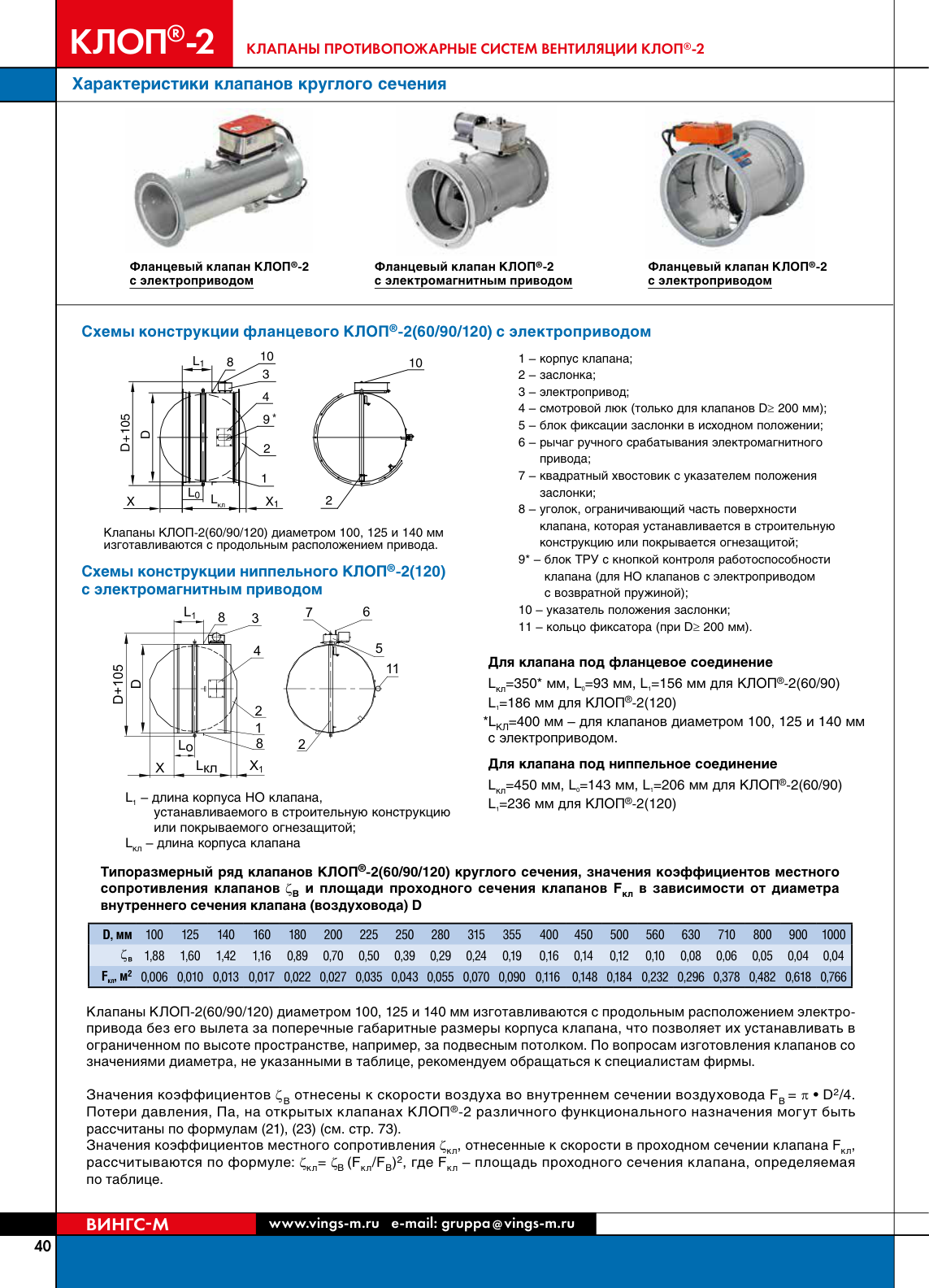

Типоразмерный ряд, проходное сечение, коэффициенты местного сопротивления (КМС) клапанов КЛОП-2 взрывобезопасных аналогичны указанным параметрам клапанов КЛОП-2 обычного исполнения (за исключением клапанов прямоугольного сечения с размером В=100 мм и клапанов круглого сечения D=100 мм).

Масса клапанов КЛОП-2(60/90) взрывобезопасных прямоугольного сечения с приводом BELIMO, не более, кг

Клапаны могут устанавливаться в:
• в помещениях, отнесенных к категориям A или Б по взрывопожарной опасности, или в воздуховодах систем вентиляции этих помещений;
• в системах общеобменной вентиляции и кондиционирования помещений категорий А и Б;
• в системах вытяжной вентиляции помещений категорий В1-В4, Г и Д, удаляющих воздух из взрывоопасных зон классов В-1, В-1а, В-1б и В-1г (по ПУЭ);
• в системах местных отсосов взрывоопасных не агрессивных смесей.

На клапанах устанавливаются электромеханические приводы BELIMO с возвратной пружиной во взрывозащищенном исполнении, которое обеспечивается размещением привода во взрывонепроницаемой оболочке. Степень защиты оболочки от внешних воздействий соответствует IP 66.

Согласно сертификату соответствия требованиям взрывобезопасности маркировка взрывозащиты электропривода клапанов соответствует I Ex d IIC T6 Gb, а клапанов – II Gb/III Db. Маркировка защиты привода от воспламенения горючей пыли соответствует Ex tb A21 IP 66 T85°C.

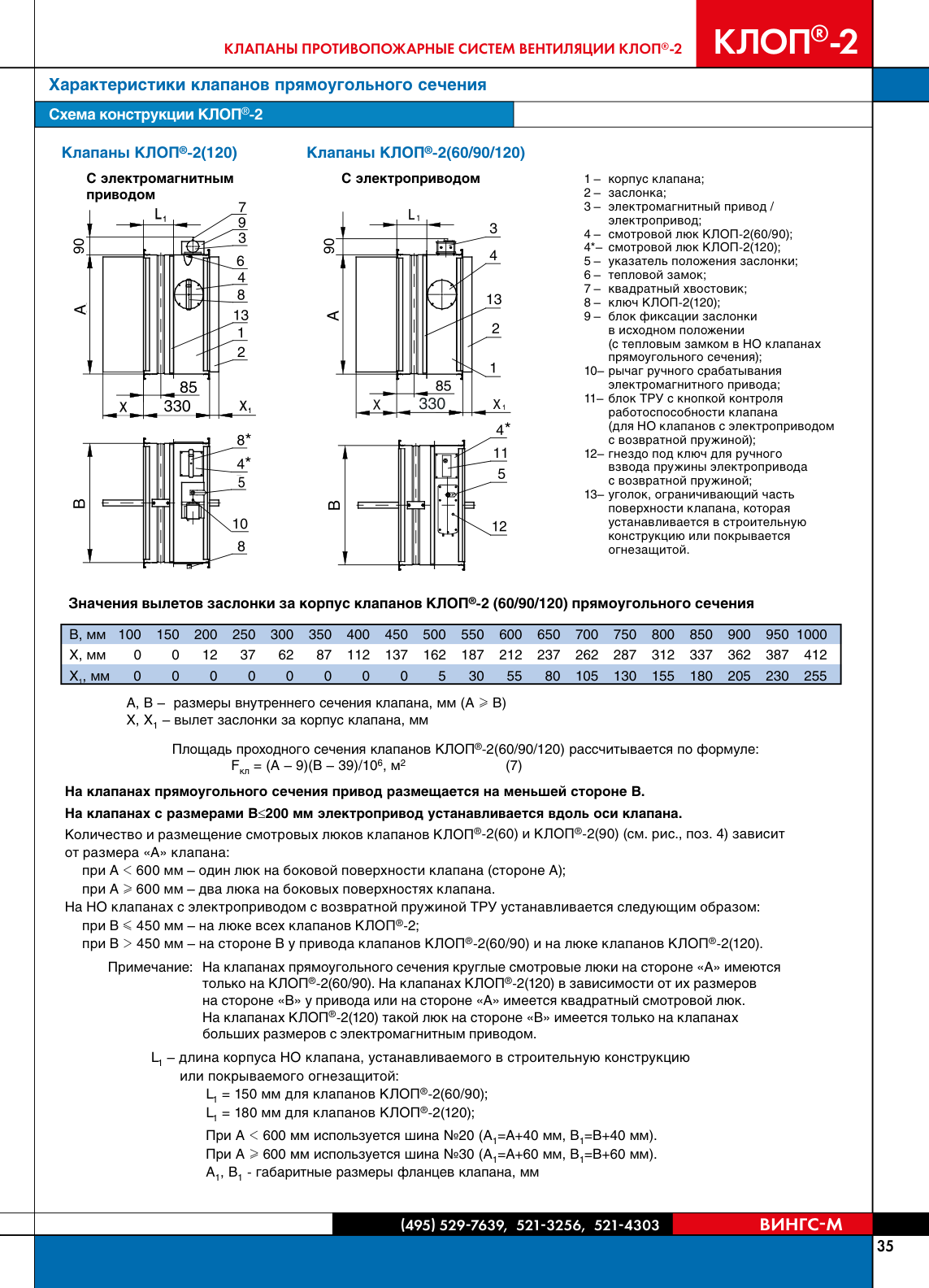

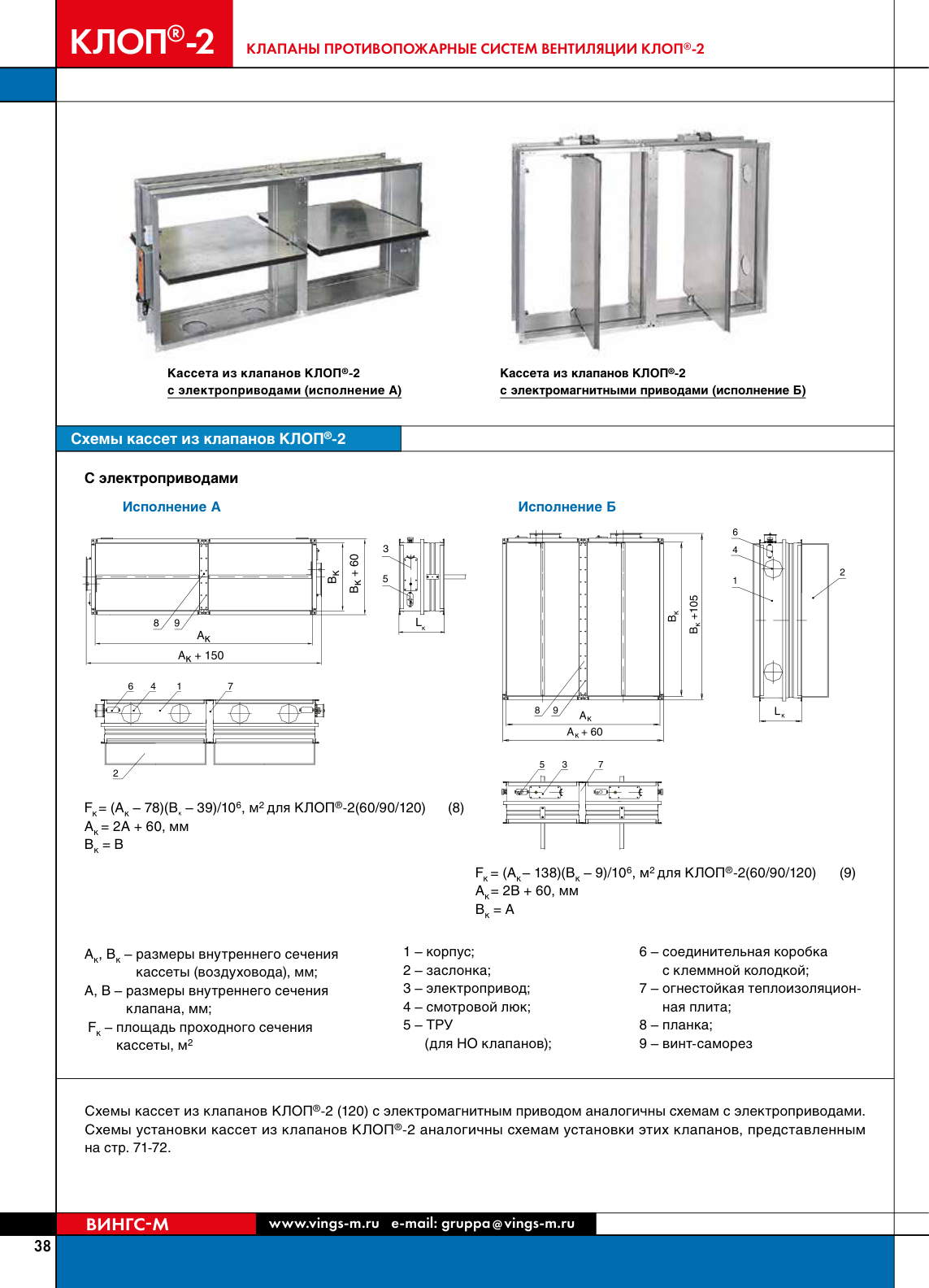

Типоразмерный ряд, проходное сечение, значения вылетов заслонки за корпус клапанов и другие параметры взрывобезопасных клапанов аналогичны параметрам прямоугольных клапанов КЛОП®-2 обычного (общепромышленного) исполнения. В отличие от клапанов КЛОП-2(60/90/120/180) обычного исполнения минимальный размер «В» изготавливаемых взрывобезопасных клапанов КЛОП®-2 прямоугольного сечения составляет 150 мм, а минимальный диаметр клапанов круглого сечения – 160 мм.

Вид климатического исполнения клапанов У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Взрывобезопасные НО клапаны КЛОП®-2 работоспособны в любой пространственной ориентации.

КЛОП-2(60)-НО-В-500х400-МВ(220), где:
КЛОП-2(60) — клапан КЛОП-2 с пределом огнестойкости 60 мин.,
НО — нормально открытый,
В — во взрывобезопасном исполнении,
500х400 — с размерами внутреннего сечения 500х400 мм,
МВ(220) — с электромеханическим приводом BELIMO на 220 В.

КЛОП-2(60)-Д-ЭМ(220)-400х400-К, где:
(60) – клапан КЛОП-2 с пределом огнестойкости 60 мин,
Д — Дымовой
ЭМ(220) — с электромагнитным приводом на 220 В,
400х400 — с размерами внутреннего сечения 400х400 мм,
К — с клеммной колодкой
