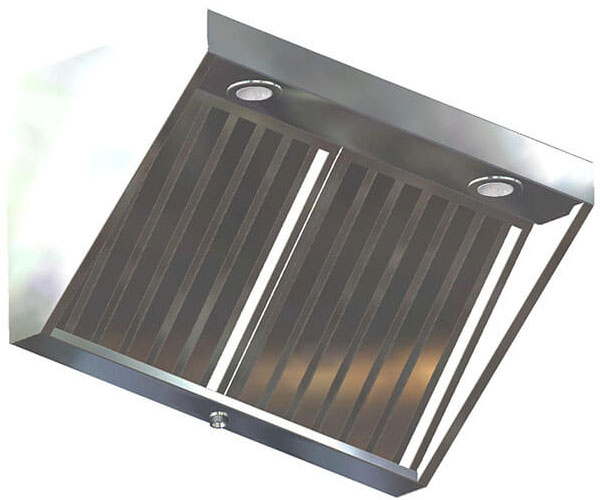

Вытяжной зонт пристенный ВЗ-1А
Зонты приточно-вытяжные пристенные изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами). В жиросборник пристенного зонта вваривается патрубок (штуцер с трубной резьбой ¾”). Все облицовки вытяжного центрального зонта свариваются аргонной сваркой сплошным швом.
Вытяжные патрубки ввариваются в приточно-вытяжной зонт по желанию Заказчика в счет стоимости. В вытяжной пристенный зонт могут быть встроены светильники. При этом ширина оборудования увеличивается на 75 мм.
Таблица зависимости параметров пристенного зонта вытяжного от высоты зонта и угла наклона фильтров.
|
Обозначение |
Мод. |
Высота пристенного зонта, Н |
||||||||
|
200 |
250 |
300 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-1;ВЗ-3;ВЗ-5 |
1(60°) |
180 |
130 |
0,02 |
210 |
195 |
0,04 |
240 |
250 |
0,05 |
|
2(45°) |
250 |
180 |
0,03 |
300 |
250 |
0,05 |
350 |
320 |
0,06 |
|
|
Обозначение |
Мод. |
Высота пристенного зонта, Н |
||||||||
|
350 |
400 |
450 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-1;ВЗ-3;ВЗ-5 |
1(60°) |
270 |
310 |
0,07 |
310 |
370 |
0,08 |
340 |
430 |
0,09 |
|
2(45°) |
400 |
390 |
0,08 |
450 |
460 |
0,1 |
500 |
530 |
0,12 |
|
|
Обозначение |
Мод. |
Высота пристенного приточно-вытяжного зонта, Н |
||||||||
|
500 |
550 |
600 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-1;ВЗ-3;ВЗ-5 |
1(60°) |
380 |
490 |
0,1 |
420 |
550 |
0,11 |
460 |
620 |
0,12 |
|
2(45°) |
535 |
590 |
0,13 |
600 |
670 |
0,14 |
650 |
740 |
0,15 |
|
Вытяжной зонт пристенный В3-1А
ООО «МАЛВЕНТ» производит и реализует по всей России на выгодных клиентам условиях вытяжные зонты из нержавеющей стали марки AISI 430 – эффективные и безопасные устройства для очистки воздуха в помещениях для приготовления пищи разных размеров.
В ассортименте представлены вытяжные пристенные зонты ВЗ-1А из нержавейки AISI 430 толщиной листа 1 мм – компактные, удобные в размещении и использовании, оснащённые современными жироулавливающими фильтрами (лабиринтами), в жиросборник которых вваривается патрубок (штуцер с трубной резьбой ¾”).
Прочность конструкции обеспечивается за счёт надёжной сварки всех облицовок, которая производится аргонным методом сплошным швом, что немногим уступает прочности единого листа материала.
Установка вытяжных патрубков в зонт производится по желанию заказчика и входит в стоимость устройства.
Также зонт может быть оснащён встроенными светильниками (при их установке ширина (глубина) зонта увеличивается на 75 мм).
Все изделия, представленные в ассортименте ООО «МАЛВЕНТ», соответствуют требованиям ГОСТ и ТУ, производятся из качественных и надёжных материалов и имеют гарантию производителя по законодательству Российской Федерации.
