Описание Гибкие воздуховоды из ПВХ серии TEX PVC 500 CU

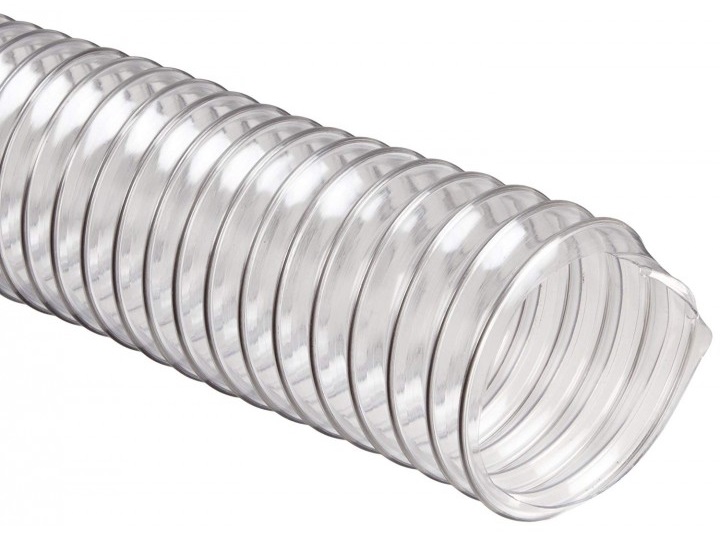

Гибкий воздуховод из ПВХ (поливинилхлорида) TEX PVC 500 CU и каркасом из омедненной высокоуглеродистой проволоки. Легкий, эластичный, износоустойчивый. Позволяет отвести статическое электричество при заземлении омедненной стальной спирали.
Область применения
Отвод дыма, паров, газообразных веществ. Транспортировка мелкозернистых частиц (порошки, пыль). Удаление из рабочей зоны стружки, волокон.
Особенности
Умеренная химическая стойкость, устойчивость к атмосферным воздействиям, устойчивость к ультрафиолету и озону, умеренная абразивостойкость, пожаробезопасность.
Материал – ПВХ (поливинилхлорид)
Конструкция
Стенка из прозрачного термопластичного ПВХ (поливинилхлорида) толщиной 0,5 мм. Каркас из омедненной высокоуглеродистой стальной проволоки. Внешняя поверхность воздуховода ребристая, внутренняя – волнистая.
По заказу возможно изготовление воздуховода с очень небольшой волнистостью внутренней поверхности.
Температурный режим
От – 20°С до + 70°С, кратковременно (до 30 мин.) + 80°С
цвет – Прозрачный (код цвета Cl)
Стандартная длина рукава: 10 м. На заказ любая длина от 6 до 15 м.
Возможно изготовление нестандартных диаметров и длин.
Технические характеристики
| Диаметр внутренний (мм) | Максимальное избыточное давление (бар) | Максимальное пониженное давление (бар) | Стандартная длина (м) | Максимальная длина (м) |
|---|---|---|---|---|
| 32 | 0.410 | 0.155 | 10 | 15 |
| 41 | 0.410 | 0.155 | 10 | 15 |
| 51 | 0.410 | 0.155 | 10 | 15 |
| 60 | 0.340 | 0.120 | 10 | 15 |
| 65 | 0.315 | 0.105 | 10 | 15 |
| 70 | 0.290 | 0.090 | 10 | 15 |
| 75 | 0.270 | 0.085 | 10 | 15 |
| 76 | 0.270 | 0.085 | 10 | 15 |
| 80 | 0.255 | 0.075 | 10 | 15 |
| 90 | 0.230 | 0.065 | 10 | 15 |
| 100 | 0.205 | 0.050 | 10 | 15 |
| 110 | 0.185 | 0.045 | 10 | 15 |
| 120 | 0.170 | 0.045 | 10 | 15 |
| 125 | 0.165 | 0.035 | 10 | 15 |
| 130 | 0.160 | 0.035 | 10 | 15 |
| 140 | 0.150 | 0.035 | 10 | 15 |
| 150 | 0.140 | 0.035 | 10 | 15 |
| 160 | 0.130 | 0.030 | 10 | 15 |
| 180 | 0.115 | 0.025 | 10 | 15 |
| 200 | 0.105 | 0.025 | 10 | 10 |
| 225 | 0.090 | 0.015 | 10 | 10 |
| 250 | 0.080 | 0.010 | 10 | 10 |
| 280 | 0.075 | 0.010 | 10 | 10 |
| 300 | 0.070 | 0.010 | 10 | 10 |
| 315 | 0.065 | 0.010 | 10 | 10 |
| 350 | 0.060 | 0.010 | 10 | 10 |
| 400 | 0.060 | 0.010 | 10 | 10 |
| 450 | 0.050 | 0.005 | 10 | 10 |
| 500 | 0.050 | 0.005 | 10 | 10 |
| 560 | 0.040 | 0.005 | 10 | 10 |
| 600 | 0.040 | 0.005 | 10 | 10 |
| 630 | 0.040 | 0.005 | 10 | 10 |
| 700 | 0.040 | 0.005 | 10 | 10 |
