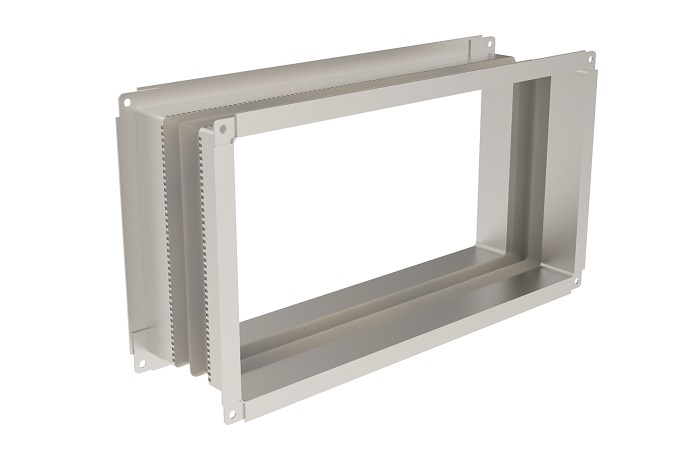

Гибкая канальная вставка КАНАЛ-ГКВ

Гибкая канальная вставка КАНАЛ-ГКВ — соединительный элемент серии КАНАЛ между вентилятором и воздуховодом. Разрывает жёсткую связь оборудования с сетью и не даёт вибрации и корпусному шуму распространяться по каналам.

Технические характеристики

Конструкция

Вставка состоит из двух стальных фланцевых обечаек, между которыми зажата эластичная манжета из армированной ткани. Кромки материала завальцованы в фланцы, соединение герметично по всему периметру и рассчитано на давление рабочего участка сети.

Фланцы изготавливают из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей. Присоединительные размеры соответствуют типоразмерному ряду серии КАНАЛ, поэтому вставка стыкуется с клапанами, фильтрами и вентиляторами того же сечения без переходников.

Принцип работы

Вставка работает как гибкое звено: вибрация от вращающегося ротора и корпуса вентилятора гасится в эластичной манжете и не передаётся на воздуховод и строительные конструкции. Одновременно она компенсирует небольшие несоосности и температурные удлинения участка, снимая напряжения с фланцевых соединений.

Исполнения и обозначения

Как подобрать

• По сечению и присоединительным размерам воздуховода — вставку берут из того же типоразмерного ряда.
• По температуре и составу перемещаемого воздуха: материал манжеты должен выдерживать рабочий режим.
• По давлению на участке — от него зависит выбор армирования ткани.
• По требуемой длине гибкого участка и величине компенсируемых смещений.
• По исполнению корпуса: оцинкованная сталь либо коррозионностойкая для влажных и агрессивных сред.

Монтаж и обслуживание

• Вставку монтируют на фланцах с прокладками, без перекоса; манжету не растягивают и не сжимают сверх монтажной длины.
• Оборудование и воздуховод фиксируют собственными опорами — вставка не должна нести вес соседних участков.
• Сварочные работы рядом с манжетой выполняют с защитой ткани от искр и брызг металла.
• При осмотрах проверяют целостность манжеты, отсутствие потёртостей на кромках и затяжку фланцевых болтов.
• Повреждённую вставку меняют целиком: локальный ремонт ткани нарушает герметичность участка.

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
