Переходник КАНАЛ-П

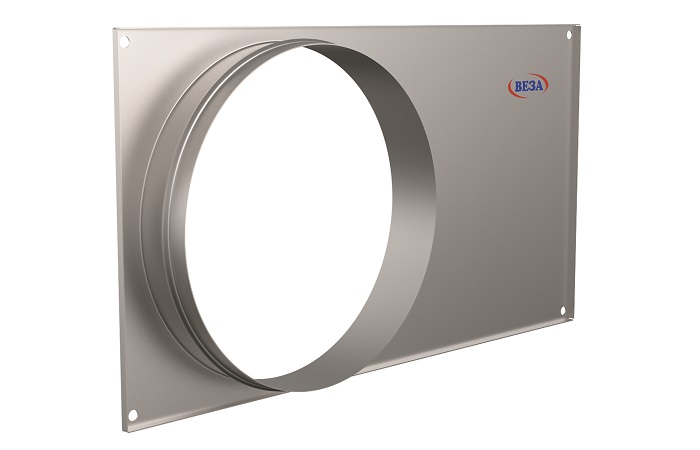

Переходник КАНАЛ-П — фасонный элемент серии КАНАЛ, соединяющий участки воздуховода разного сечения или формы. Позволяет состыковать оборудование и сеть, когда присоединительные размеры не совпадают.

Технические характеристики

Конструкция

Переходник представляет собой сварной или фальцованный короб с плавным изменением сечения от одного фланца к другому. Длина перехода задаётся так, чтобы угол раскрытия оставался небольшим и поток не отрывался от стенок канала.

Изготавливается из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей. Фланцы соответствуют типоразмерному ряду серии КАНАЛ и стыкуются с клапанами, фильтрами, нагревателями и вентиляторами того же ряда без дополнительных элементов.

Принцип работы

Переходник согласует сечения соседних элементов сети. Плавное изменение площади удерживает поток без отрыва и вихреобразования, поэтому местное сопротивление узла остаётся низким, а вентилятор получает равномерный профиль скорости на входе — это важно для выхода на расчётную рабочую точку.

Исполнения и обозначения

Как подобрать

• По присоединительным размерам обоих стыкуемых элементов сети.
• По допустимой длине узла — чем короче переход, тем больше угол раскрытия и потери.
• По скорости потока на участке: при высоких скоростях требуется более плавный переход.
• По среде и температуре — они определяют материал и покрытие.
• По типу соединения: фланец, ниппель или комбинация под конкретный участок.

Монтаж и обслуживание

• Переходник ставят на прямом участке, с соблюдением направления сужения или расширения по потоку.
• Перед входом вентилятора избегают резких переходов: неравномерный профиль скорости снижает напор.
• Фланцы затягивают через прокладку крест-накрест, контролируя отсутствие перекоса.
• Узел закрепляют собственным подвесом, чтобы он не работал как несущий элемент сети.
• При осмотрах проверяют герметичность стыков и отсутствие деформации стенок.

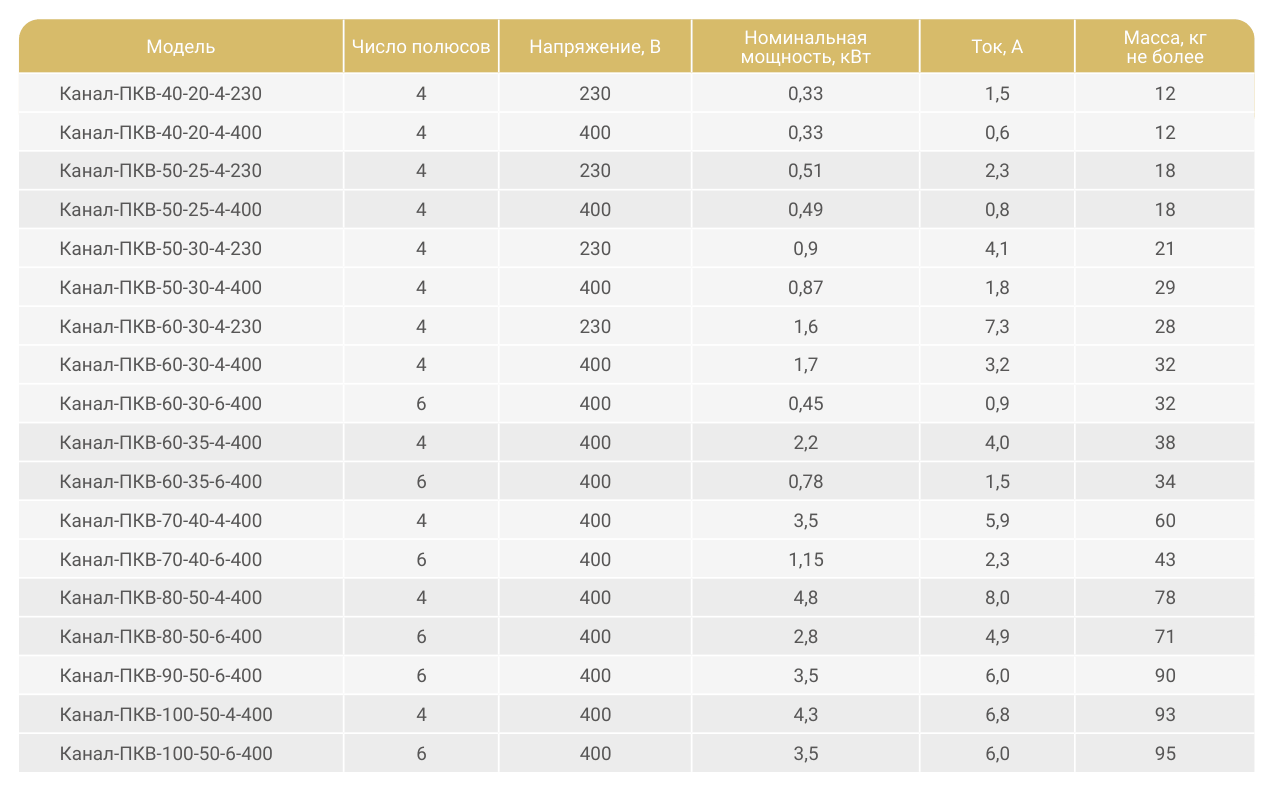

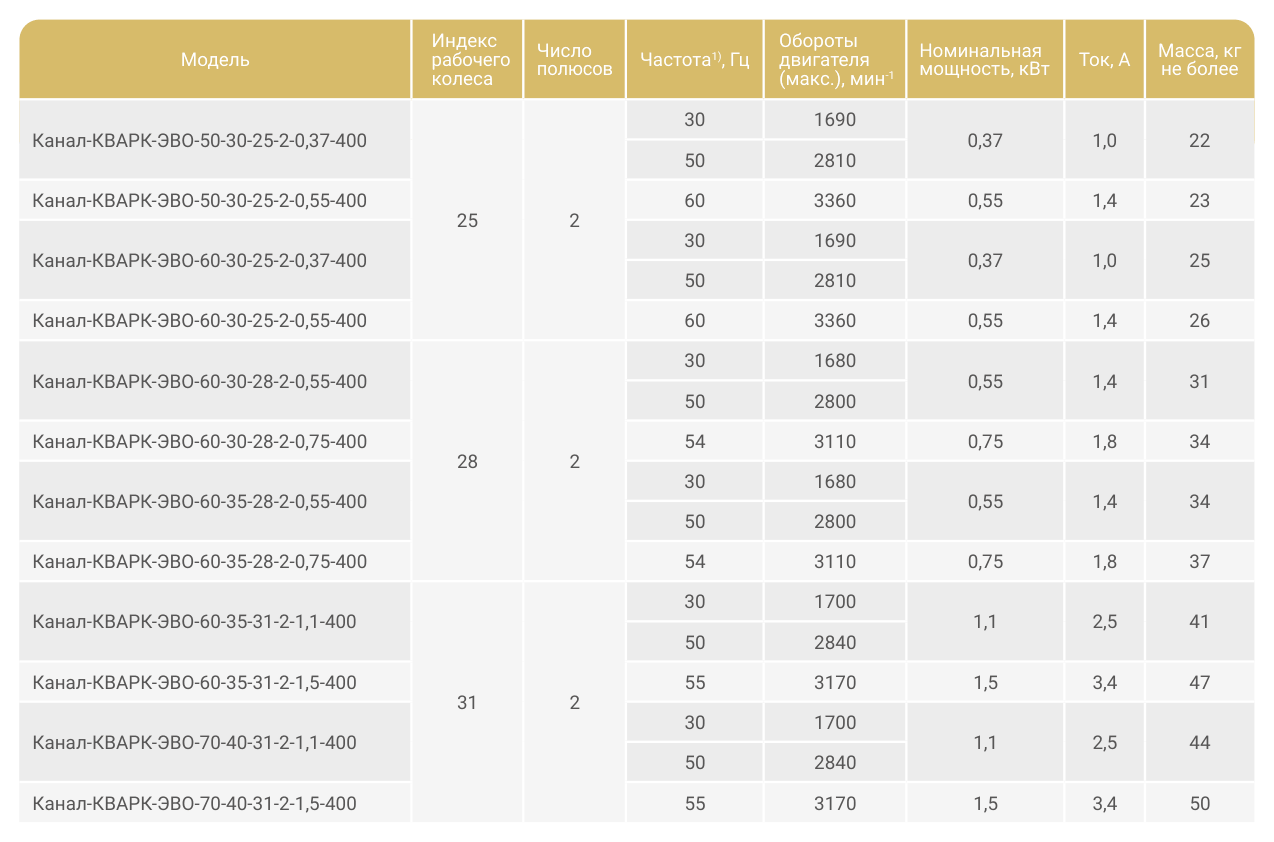

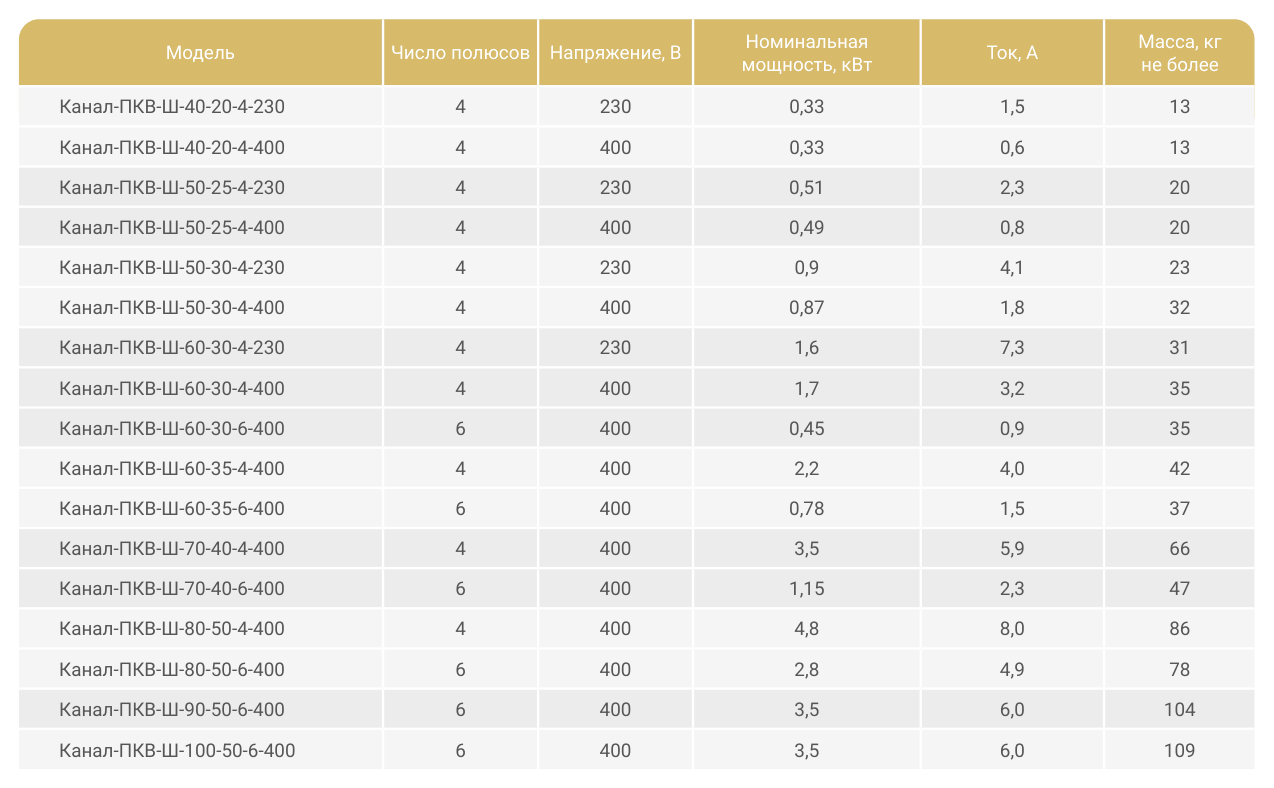

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
