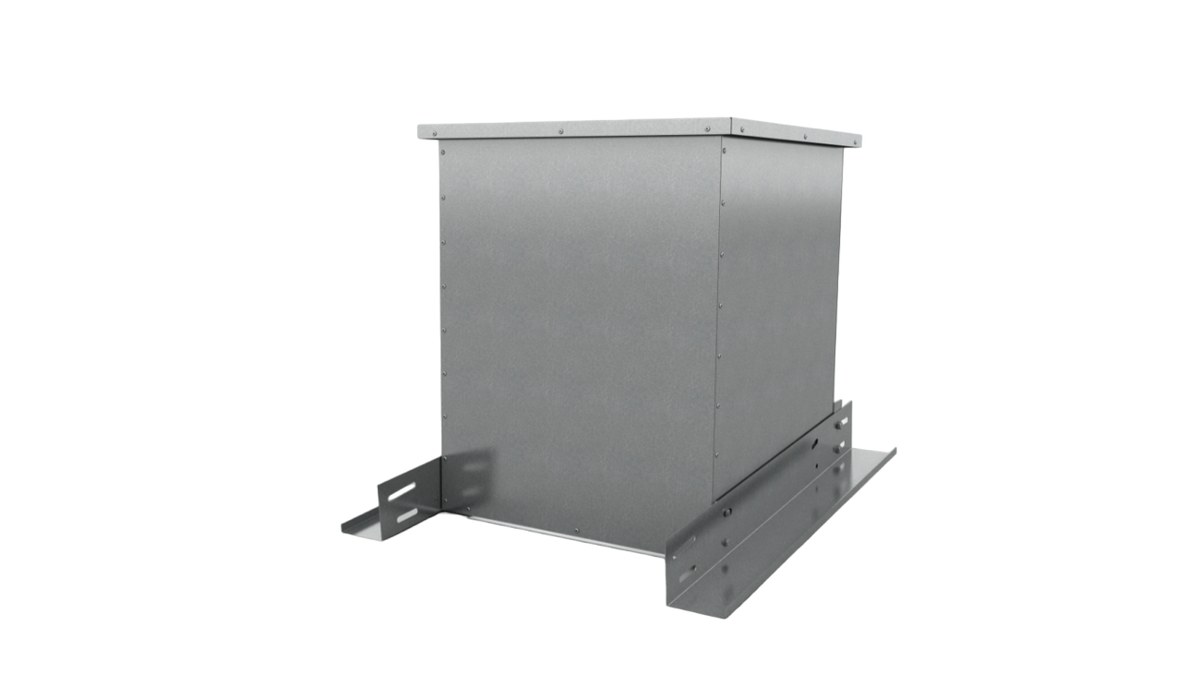

Стакан монтажный СТАМ-610
⚙️ Подбор и заказ
Характеристики
Описание
Стакан монтажный СТАМ-610 — утеплённая опорная конструкция с шумоглушением для крышных вентиляторных установок КРОС, КРОВ, УКРОС, УКРОВ, ВКОП0 и ВКОП1. Применяется на кровлях любого типа, в том числе с уклоном.
Технические характеристики
Конструкция
Основа стакана — сварная рама, воспринимающая опорную нагрузку; внутри неё закреплён воздуховод квадратного сечения из оцинкованной (Н) или нержавеющей (К1) стали, а также пластины шумоглушения. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом уложена термоизоляция толщиной 50 мм. Для крепления на кровле стакан поставляется с регулируемыми при монтаже боковыми опорами: угол наклона выставляется по месту, максимальный уклон кровли — 1:2.
Принцип работы
Стакан передаёт вес вентиляторной установки на несущую часть кровли и одновременно образует утеплённый участок канала. Пластины шумоглушения внутри поглощают звук, идущий по воздуховоду от рабочего колеса, поэтому уровень шума в помещениях под кровлей и на прилегающей территории снижается без отдельной секции глушителя.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), режим работы Т80 (среда до 80 °C). При заказе уточняются типоразмер под вентилятор, уклон кровли и исполнение материала.
Как подобрать
- По типу и типоразмеру крышной установки: КРОС, КРОВ, УКРОС, УКРОВ, ВКОП0, ВКОП1.
- По уклону кровли — боковые опоры регулируются до уклона 1:2.
- По требуемому снижению шума в помещениях под кровлей.
- По исполнению материала: Н или К1 для агрессивной среды.
- По температуре перемещаемой среды — режим работы Т80.
Монтаж и обслуживание
- Опорную поверхность рамы выводят в горизонт регулируемыми боковыми опорами до установки вентилятора.
- Стакан закрепляют на несущей части кровли по проекту, примыкание гидроизолируют.
- Теплоизоляцию кровельного пирога стыкуют с изоляцией стакана без разрывов.
- Вентилятор ставят на монтажный фланец болтами, соблюдая соосность с воздуховодом.
- При обслуживании проверяют состояние пластин шумоглушения и герметичность примыканий.

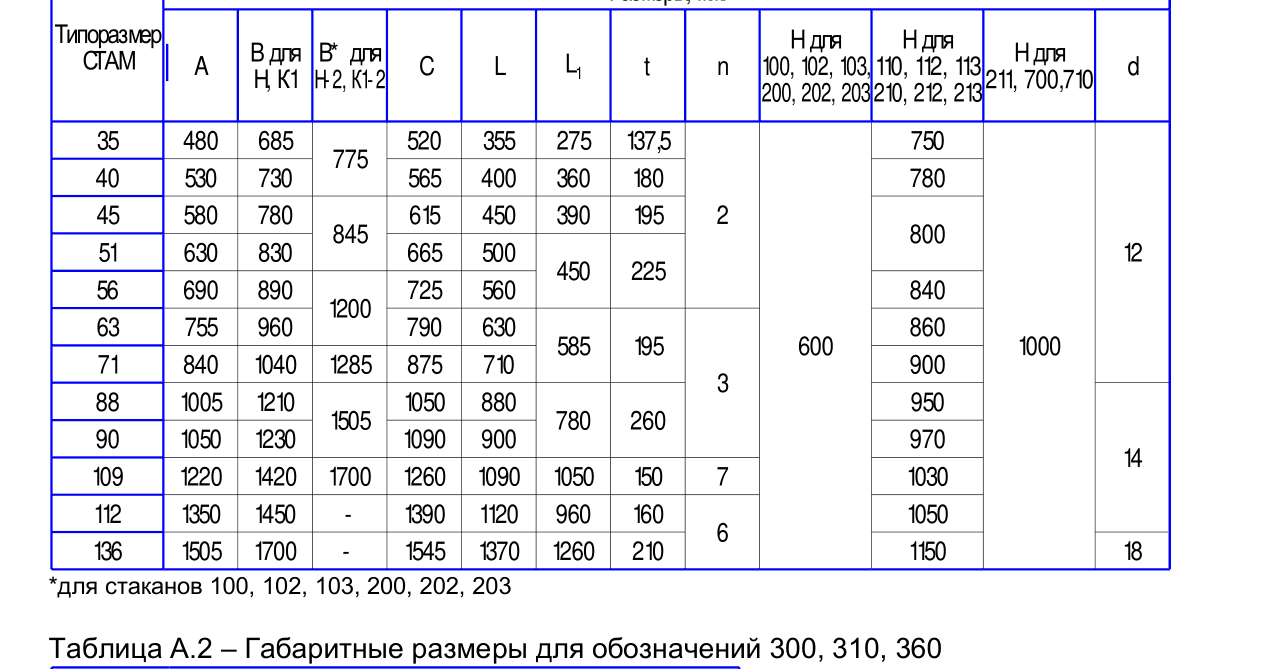

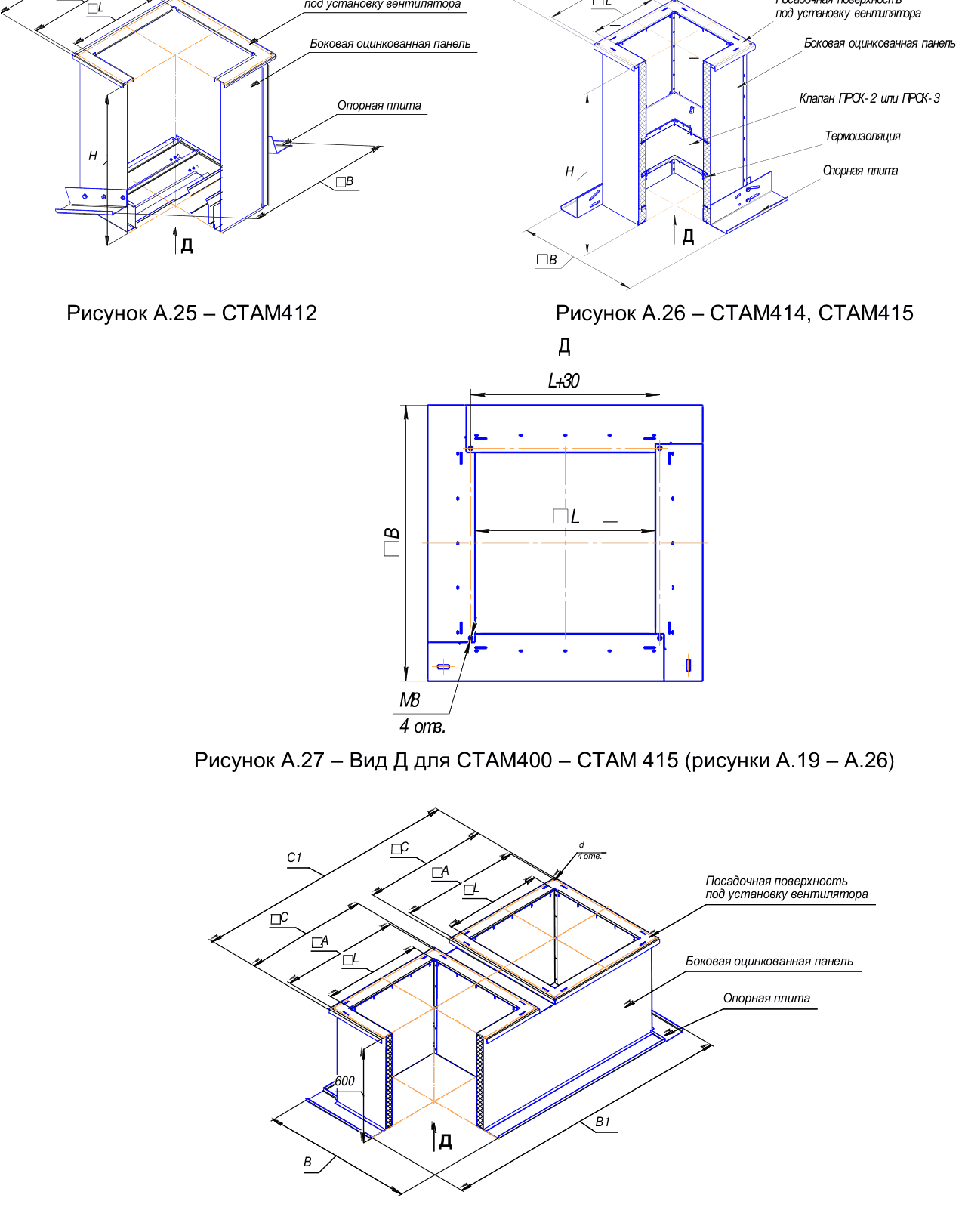

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
