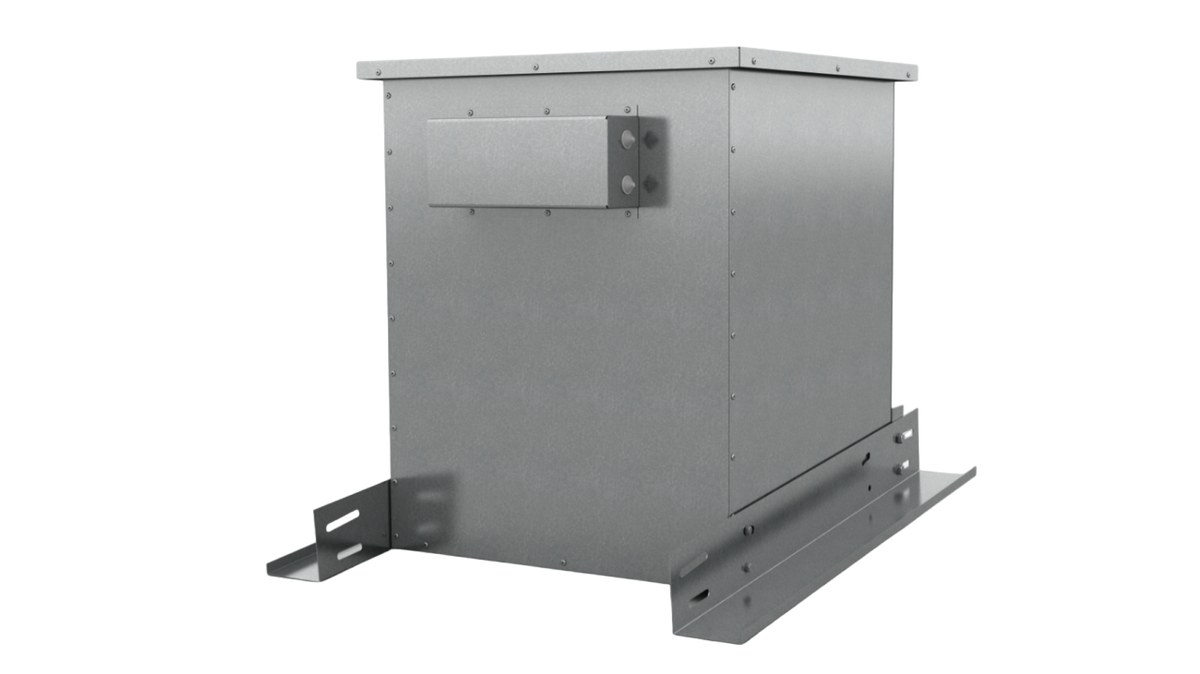

Стакан монтажный СТАМ-211
⚙️ Подбор и заказ
Характеристики
Описание
Стакан монтажный СТАМ-211 — утеплённая конструкция с встроенным клапаном ГЕРМИК-П для крышных вентиляторов КРОС, КРОВ, УКРОС, УКРОВ, ВКОП0, ВКОП1 и ОСА-Е. Применяется на кровлях любого типа.
Технические характеристики
Конструкция

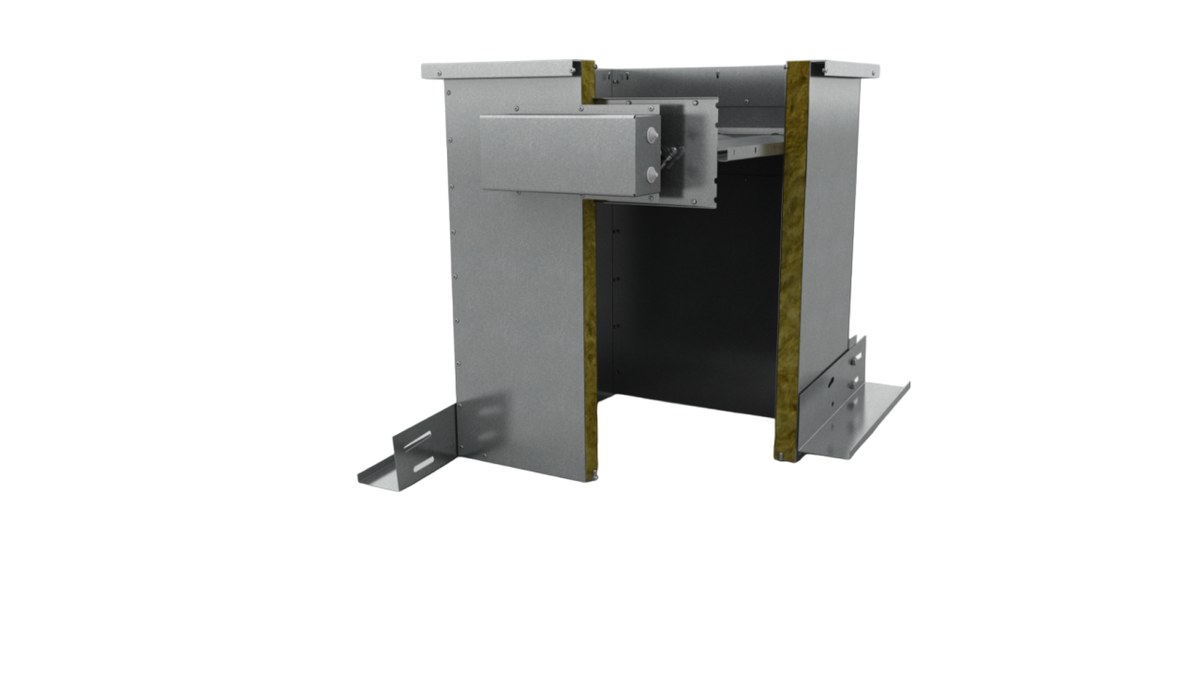

Коробчатая конструкция состоит из стальной сварной рамы, несущей основную опорную нагрузку, внутри которой закреплён воздуховод квадратного сечения из оцинкованной стали (исполнение Н) или нержавеющей (исполнение К1). Боковые стороны рамы полностью закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом уложена термоизоляция. В стакан встроен клапан ГЕРМИК-П. Теплоизолированный кожух защиты привода с подогревом для СТАМ-211 не предусмотрен, поэтому применение при температуре ниже минус 30 °C не рекомендовано.
Принцип работы
Стакан воспринимает вес крышного вентилятора и передаёт его на несущую часть кровли, образуя утеплённый участок канала над покрытием. Встроенный клапан ГЕРМИК-П перекрывает проход при остановленном вентиляторе: это исключает переток воздуха через неработающую систему и снижает теплопотери здания в дежурном режиме.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), режим работы Т80 (среда до 80 °C). При заказе уточняются типоразмер вентилятора, исполнение материала и параметры привода клапана.
Как подобрать
- По типоразмеру вентилятора: КРОС, КРОВ, УКРОС, УКРОВ, ВКОП0, ВКОП1, ОСА-Е.
- По исполнению материала воздуховода: Н или К1 для агрессивной среды.
- По температуре перемещаемой среды — режим работы Т80.
- По климату площадки: кожух привода с подогревом не предусмотрен, применение ниже минус 30 °C не рекомендовано.
- По параметрам привода встроенного клапана ГЕРМИК-П и схеме управления.
Монтаж и обслуживание
- Стакан закрепляют на несущей части кровли по опорной поверхности рамы согласно проекту.
- Теплоизоляцию кровельного пирога стыкуют с изоляцией стакана без разрывов, примыкание гидроизолируют.
- Вентилятор устанавливают на монтажный фланец болтами, соблюдая соосность с воздуховодом.
- Привод клапана подключают по схеме и проверяют полный ход на открытие и закрытие.
- Периодически контролируют плотность закрытия клапана и состояние панелей обшивки.

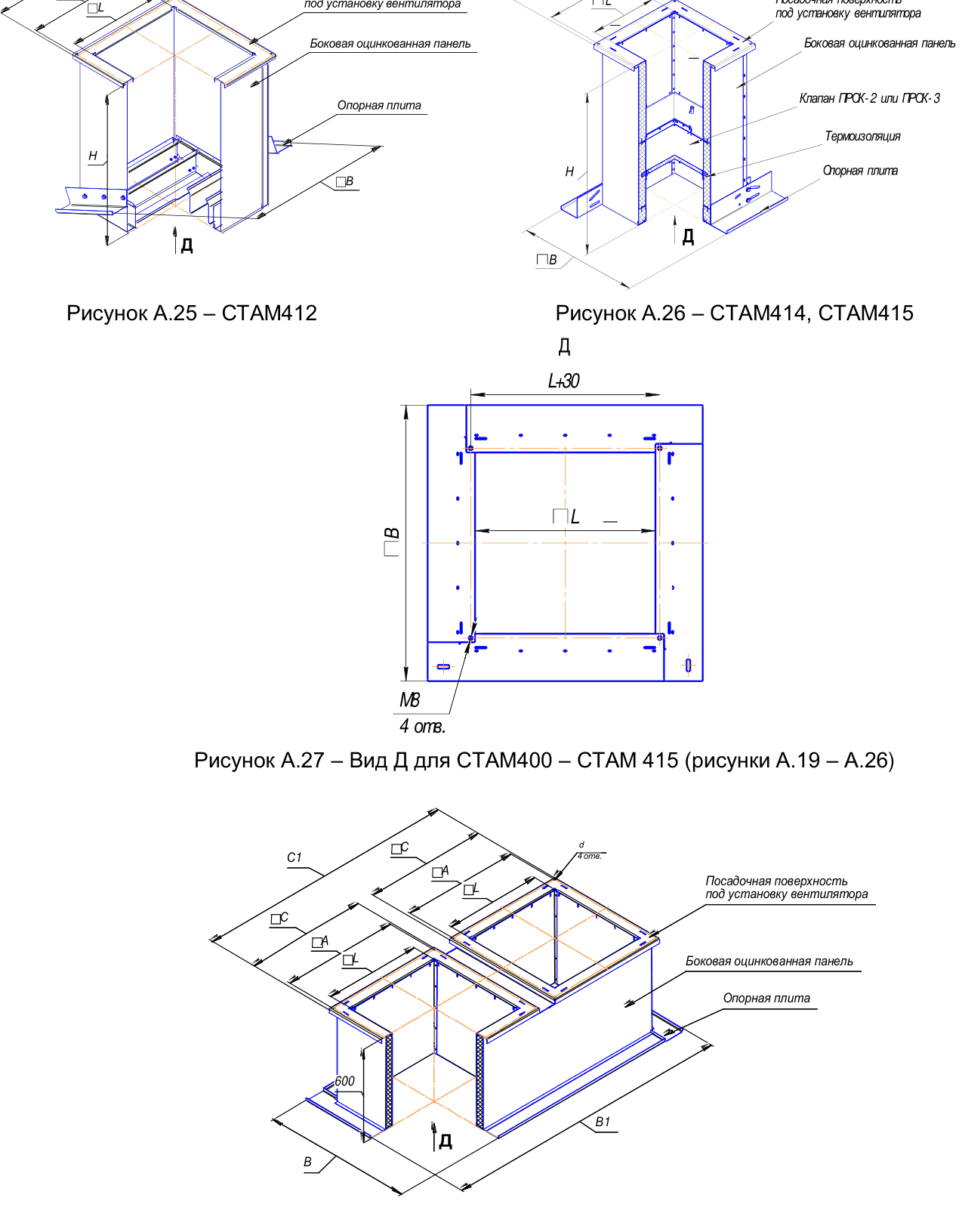

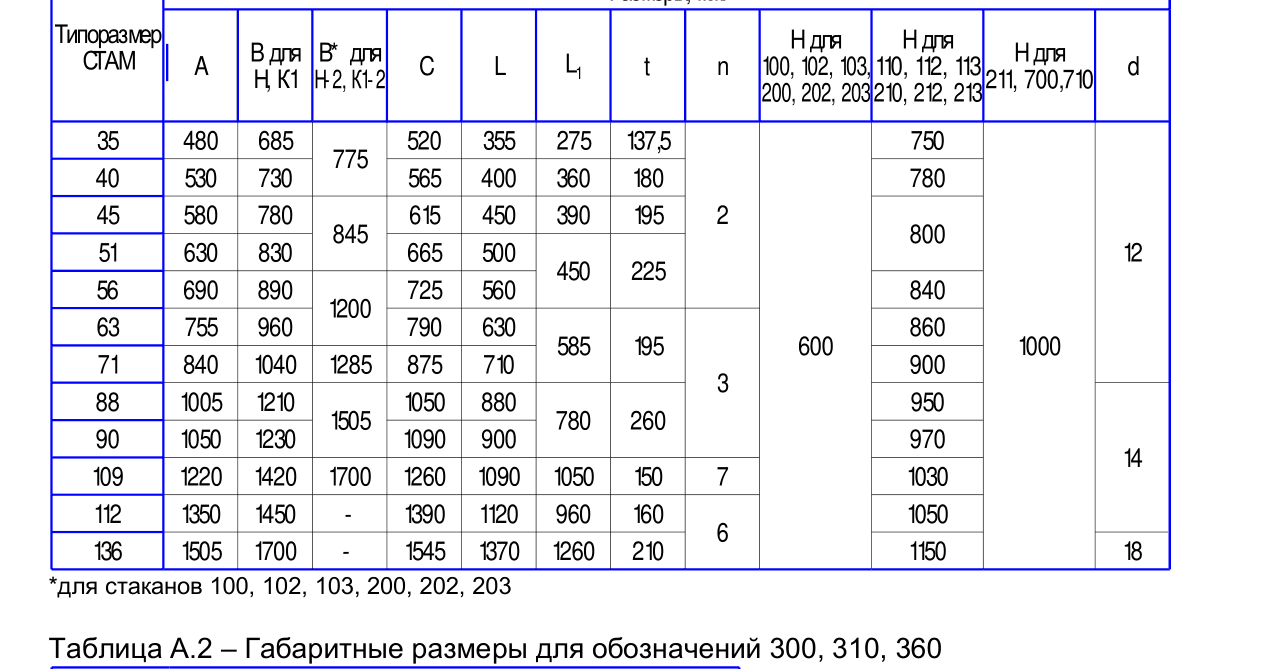

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
