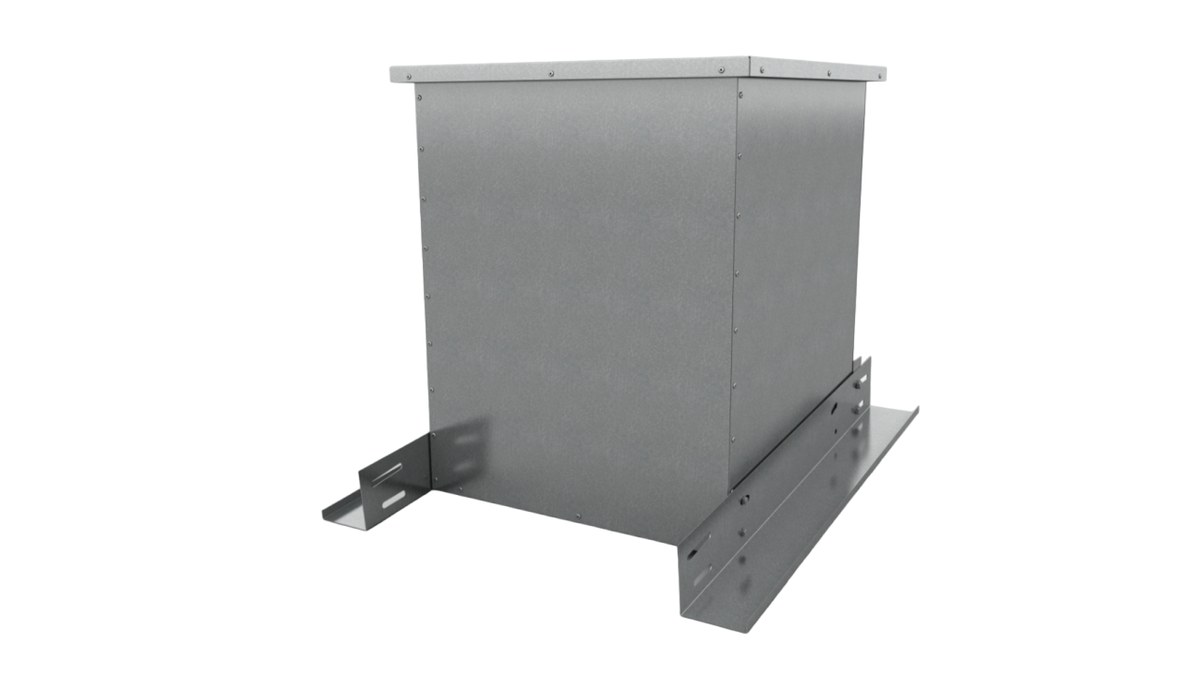

Стакан монтажный СТАМ-213

Монтажный стакан СТАМ-213 — утеплённый опорный узел с встроенным клапаном на приток, предназначенный для монтажа на наклонной кровле под приточные крышные установки ВКОП0, ВКОП1 и ОСА-Е.

Технические характеристики

Конструкция

Изделие выполнено коробчатой конструкцией из стальной сварной рамы, несущей основную опорную нагрузку. Внутри рамы закреплён воздуховод квадратного сечения из оцинкованной стали для исполнения Н или из нержавеющей для исполнения К1; в раму встроен приточный клапан.

Боковые стороны рамы закрыты панелями из оцинкованной стали, промежуток между рамой и воздуховодом заполнен теплостойкой термоизоляцией. Опорная поверхность рамы снаружи служит для крепления на несущей части кровли, а к вентиляционному каналу стакан присоединяется по монтажному фланцу.

Принцип работы

Стакан задаёт утеплённый переход от приточной шахты к крышной установке и держит её вес. Встроенный клапан закрывает канал при остановке вентилятора, отсекая поступление холодного наружного воздуха в помещение и снижая теплопотери здания в нерабочие периоды.

Исполнения и обозначения

Как подобрать

• Типоразмер подбирают по присоединительным размерам приточной установки
• Проверяют соответствие модели уклону кровли — СТАМ-213 монтируется на наклонной поверхности
• Исполнение Н или К1 выбирают по условиям эксплуатации и характеру среды
• Учитывают режим Т80 по температуре перемещаемого воздуха
• Заранее определяют схему управления приточным клапаном

Монтаж и обслуживание

• Основание под стакан выравнивают, крепление ведут по опорной поверхности рамы
• Фланцевое соединение с приточным каналом уплотняют и затягивают болтами
• Питание и управление привода клапана заводят в стакан до установки вентилятора
• После сборки проверяют открытие и плотное закрытие створок клапана
• В ходе эксплуатации осматривают привод, уплотнения и состояние теплоизоляции

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
