Стакан монтажный СТАМ-500
⚙️ Подбор и заказ
Характеристики
Описание

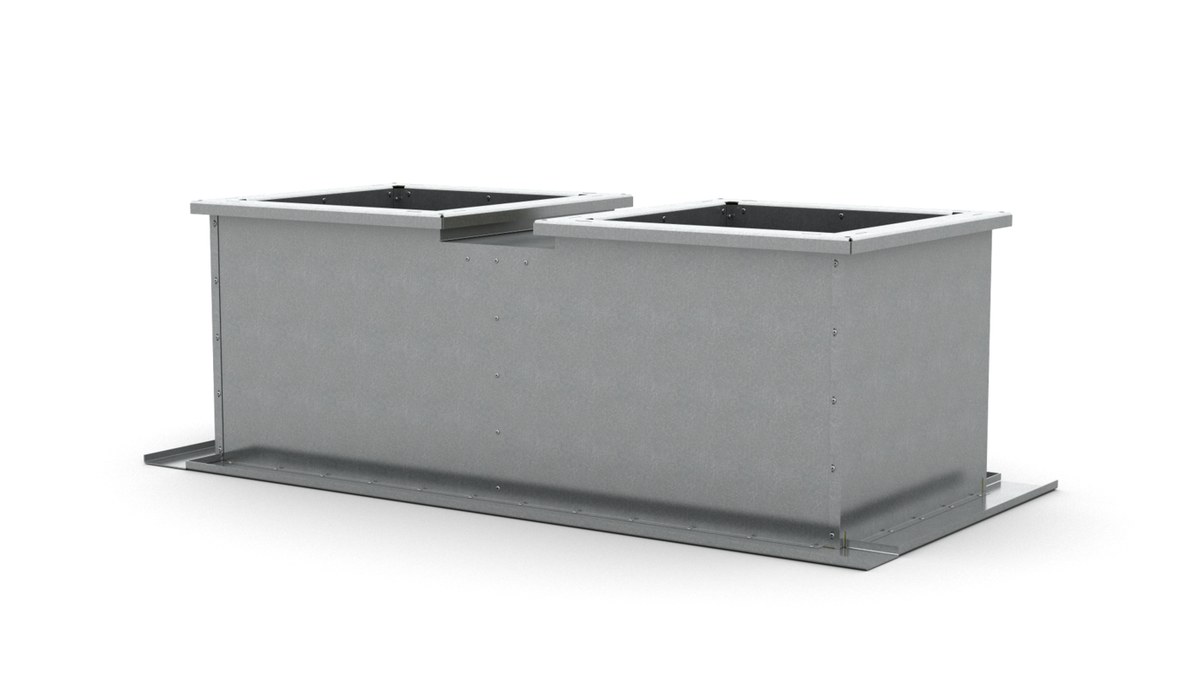

Монтажный стакан СТАМ-500 — спаренный узел для параллельной установки двух вентиляторов дымоудаления УКРОС-ДУ/ДУВ, КРОВ-ДУ/ДУВ или УКРОВ-ДУ/ДУВ на горизонтальной кровле. Модель поставляется без встроенного клапана.
Технические характеристики
Конструкция

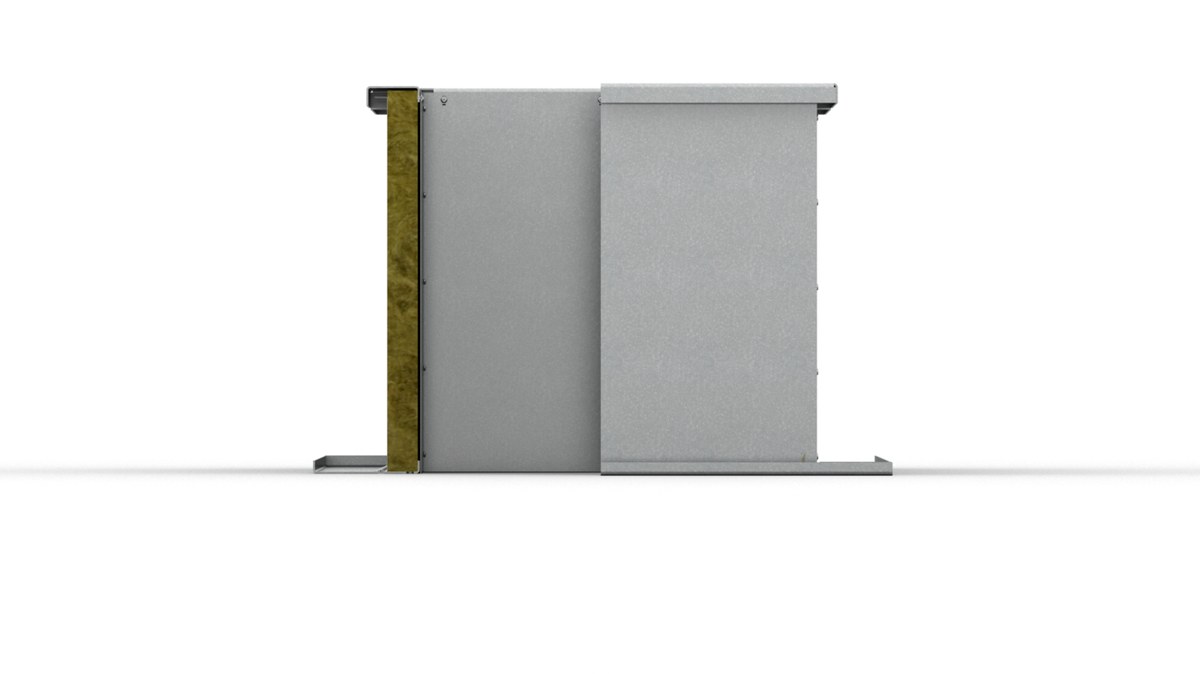

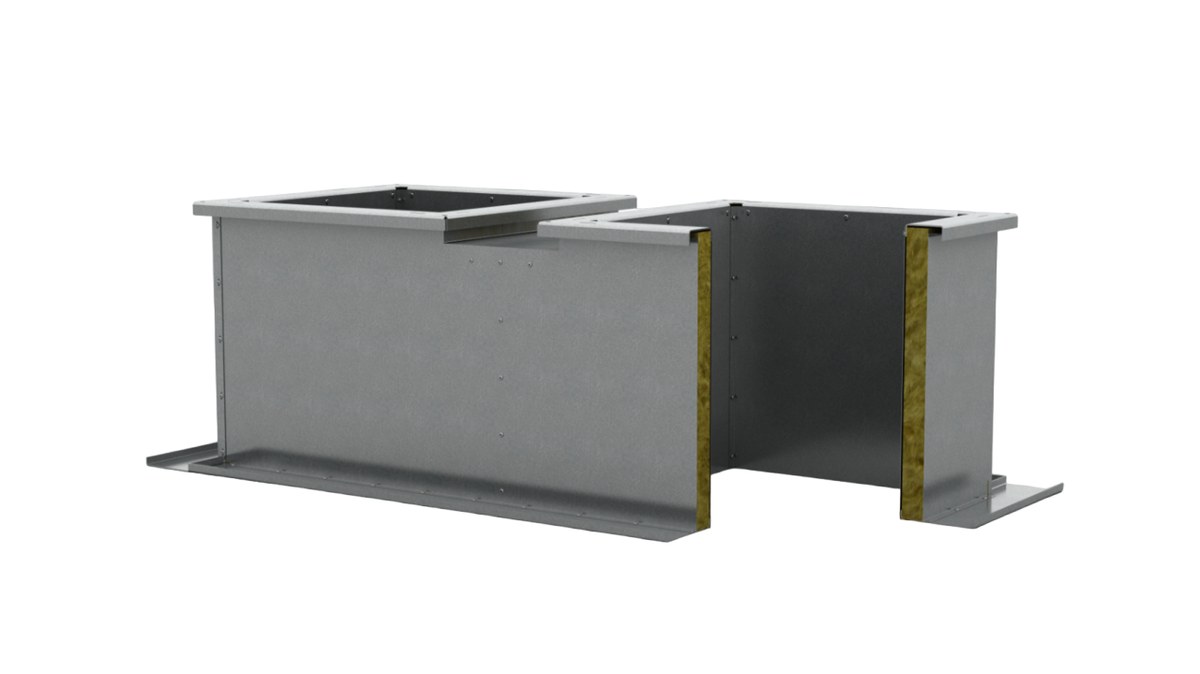

Стакан выполнен коробчатой конструкцией на стальной сварной раме, которая несёт опорную нагрузку от двух агрегатов сразу. Внутри рамы закреплены воздуховоды квадратного сечения из оцинкованной или нержавеющей стали, боковые стороны рамы закрыты панелями из оцинкованной стали.
Между рамой и воздуховодами уложена теплостойкая термоизоляция, снаружи рама имеет опорную поверхность для крепления на несущей части кровли. На одном СТАМ-500 допускается монтировать и вентиляторы общего назначения КРОС, УКРОС, КРОВ, УКРОВ; вентиляторы КРОС размещают с учётом габаритов внешних жалюзи, при необходимости часть боковых решёток заменяют заглушками.
Принцип работы
Спаренная схема позволяет разделить расчётный расход между двумя машинами: система становится гибче по режимам работы, а общая масса и стоимость узла снижаются по сравнению с двумя отдельными стаканами. Применение КРОС-ДУ на СТАМ-500 не рекомендуется — для этой схемы предназначена модель УКРОС-ДУ/ДУВ.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), режимы Т80 и Т200. В серии предусмотрены модели: СТАМ-500 без клапана, СТАМ-502 с клапаном на вытяжку и СТАМ-503 с клапаном на приток.
Как подобрать
- Проверяют, что выбранные вентиляторы допускают спаренный монтаж: КРОС-ДУ не рекомендуется
- Типоразмер подбирают по двум агрегатам и сечениям шахт
- Температурный режим назначают по проекту: Т80 или Т200
- Учитывают габариты внешних жалюзи при установке вентиляторов КРОС
- Исполнение Н или К1 выбирают по условиям эксплуатации на кровле
Монтаж и обслуживание
- Стакан устанавливают на горизонтальное несущее основание и крепят по опорной раме
- Оба вентилятора монтируют на выверенную опорную плиту с соблюдением зазоров
- Вместо одной боковой решётки при необходимости ставят заглушку
- Присоединение к шахтам выполняют по монтажным фланцам болтами
- При проверках системы контролируют крепёж обоих агрегатов и герметичность примыканий
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
