Стакан монтажный СТАМ-411
⚙️ Подбор и заказ
Характеристики
Описание

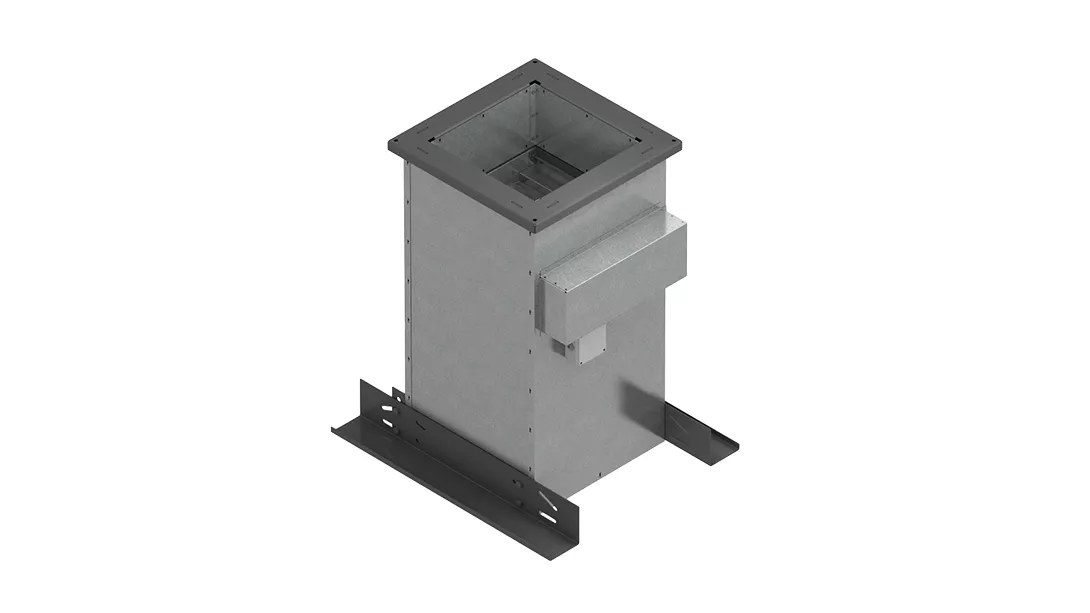

Монтажный стакан СТАМ-411 — утеплённый узел для систем дымоудаления с встроенным клапаном ГЕРМИК-ДУ-З. Монтируется на наклонной кровле под вентиляторы КРОС, УКРОС, КРОВ, УКРОВ и ОСА.
Технические характеристики
Конструкция

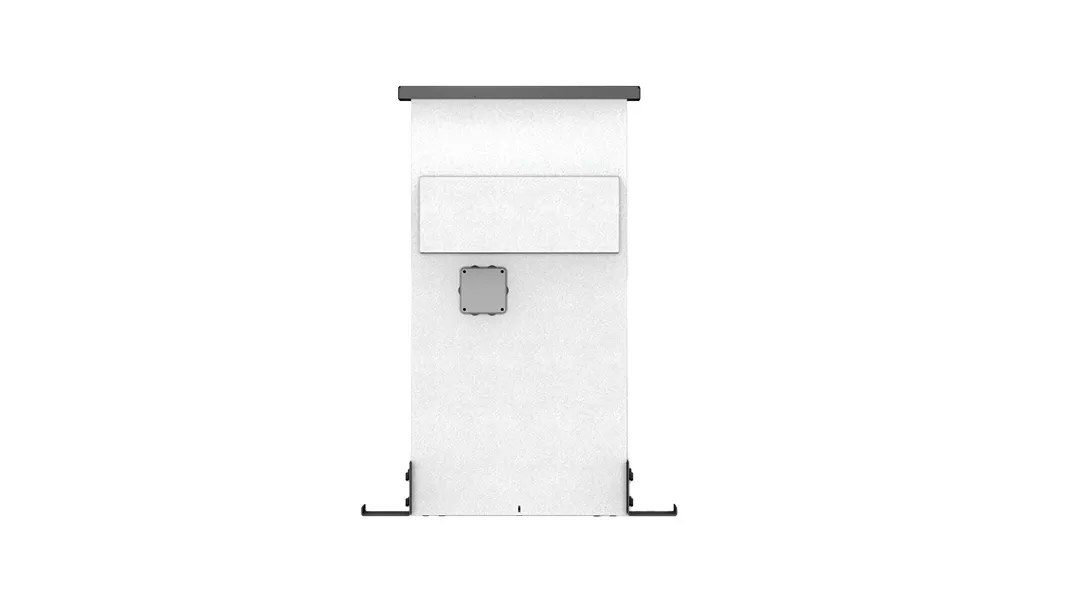

Коробчатая конструкция собрана на стальной сварной раме, несущей основную опорную нагрузку. Внутри рамы закреплены воздуховод квадратного сечения и клапан ГЕРМИК-ДУ-З с пределом огнестойкости EI120, выполненные из оцинкованной или нержавеющей стали; боковые стороны закрыты панелями из оцинкованной стали.
Полость между рамой и воздуховодом заполнена негорючей теплостойкой термоизоляцией. Привод клапана закрыт защитным кожухом, над которым размещена клеммная коробка со степенью защиты IP55 для подключения питания и цепей управления. Снаружи рама имеет опорную поверхность для крепления на несущей части кровли.
Принцип работы
В дежурном режиме клапан перекрывает тракт и не даёт тёплому воздуху уходить через шахту дымоудаления. По команде противопожарной автоматики клапан открывается, и крышный вентилятор удаляет продукты горения. Стакан при этом несёт вес агрегата и сохраняет геометрию примыкания на кровле с уклоном.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1). СТАМ-411 прошёл сертификационные испытания в лаборатории ВНИИПО в составе КРОС-ДУ; при заказе уточняются типоразмер, уклон кровли и модель вентилятора.
Как подобрать
- Типоразмер подбирают по вентилятору и сечению шахты дымоудаления
- Проверяют требуемый предел огнестойкости клапана — EI120
- Учитывают уклон: модель рассчитана на наклонную кровлю
- Исполнение Н или К1 выбирают по условиям эксплуатации
- Согласуют питание и управление привода с щитом противопожарной автоматики
Монтаж и обслуживание
- Стакан крепят к несущей части кровли по опорной поверхности рамы
- Кабельные линии подводят к клеммной коробке IP55 над кожухом привода
- Присоединение к вентиляционному каналу выполняют по монтажному фланцу болтами
- После подключения проверяют срабатывание клапана по сигналу автоматики
- При регламентных проверках осматривают привод, кожух и состояние клеммной коробки
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
