Стакан монтажный СТАМ-401
⚙️ Подбор и заказ
Характеристики
Описание

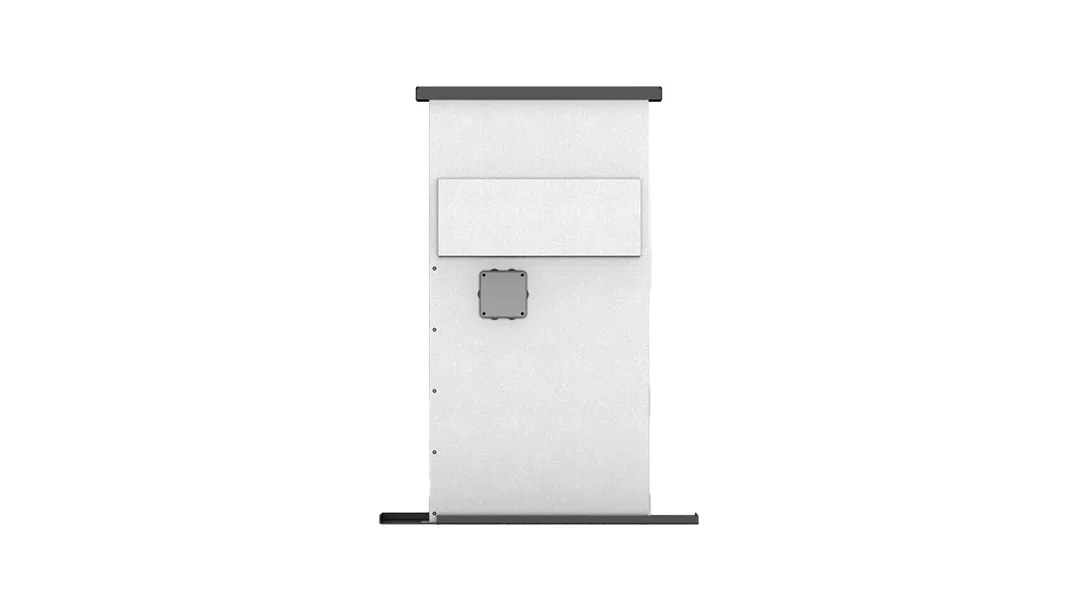

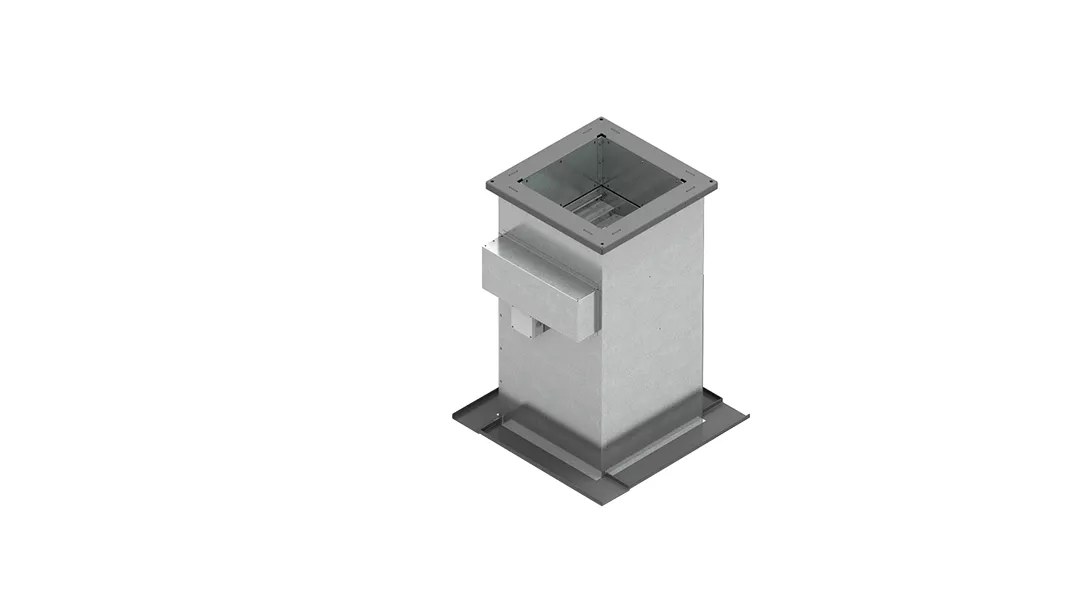

Стакан монтажный СТАМ-401 — утеплённая конструкция для систем дымоудаления с встроенным клапаном ГЕРМИК-ДУ-З. Предназначен для установки вентиляторов КРОС, УКРОС, КРОВ, УКРОВ и ОСА на горизонтальной поверхности кровли.
Технические характеристики
Конструкция
Коробчатая конструкция состоит из стальной сварной рамы, несущей основную опорную нагрузку, внутри которой закреплены воздуховод квадратного сечения и клапан ГЕРМИК-ДУ-З с пределом огнестойкости EI120 из оцинкованной или нержавеющей стали. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом уложена негорючая теплостойкая термоизоляция. Привод клапана закрыт кожухом, над которым размещена клеммная коробка со степенью защиты IP55 для подключения питания и управления. Снаружи рама имеет опорную поверхность для крепления на несущей части кровли.
Принцип работы
Стакан несёт вентилятор дымоудаления и перекрывает шахту в дежурном режиме, исключая переток тёплого воздуха наружу. При пожаре клапан открывается по сигналу автоматики, и система выходит на режим удаления продуктов горения. СТАМ-401 прошёл сертификационные испытания в лаборатории ВНИИПО в составе КРОС-ДУ.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), монтаж на горизонтальной поверхности. При заказе уточняются типоразмер вентилятора, исполнение материала и параметры привода клапана.
Как подобрать
- По типу и типоразмеру вентилятора: КРОС, УКРОС, КРОВ, УКРОВ, ОСА.
- По уклону кровли — СТАМ-401 монтируется на горизонтальной поверхности.
- По требованиям к системе дымоудаления и пределу огнестойкости клапана.
- По исполнению материала: Н или К1 для агрессивной среды.
- По параметрам привода клапана и схеме подключения к противопожарной автоматике.
Монтаж и обслуживание
- Стакан закрепляют на несущей части кровли по опорной поверхности рамы согласно проекту.
- Примыкание кровельного пирога гидроизолируют, негорючую изоляцию стыкуют без разрывов.
- Кабели питания и управления заводят в клеммную коробку IP55 с сохранением степени защиты.
- После монтажа проверяют полный ход клапана и корректность сигналов положения.
- Работоспособность узла подтверждают регламентными испытаниями системы дымоудаления.
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
