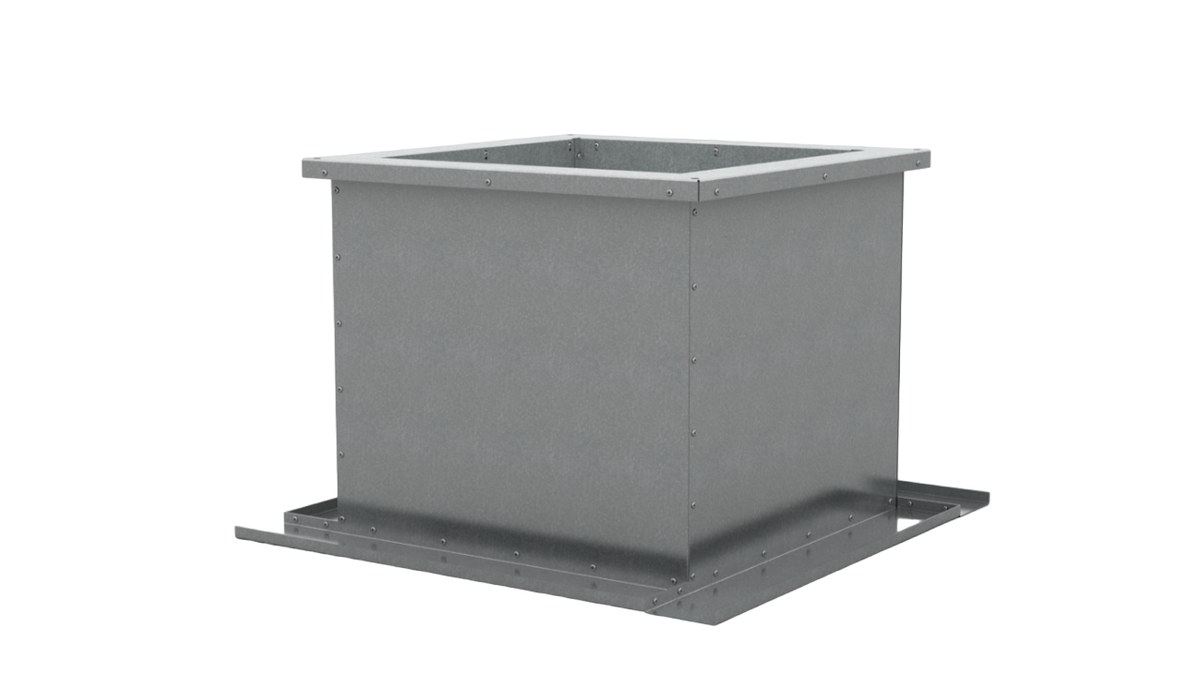

Стакан монтажный СТАМ-400
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-400 — утеплённый опорный узел для систем дымоудаления, монтируемый на горизонтальной кровле. Служит основанием для вентиляторов КРОС-ДУ/ДУВ, УКРОС-ДУ/ДУВ, КРОВ-ДУ/ДУВ и УКРОВ-ДУ/ДУВ.
Технические характеристики
Конструкция
Стакан выполнен коробчатой конструкцией: стальная сварная рама несёт основную опорную нагрузку, внутри неё закреплён воздуховод квадратного сечения из оцинкованной или нержавеющей стали. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом проложена теплостойкая термоизоляция. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли. СТАМ-400 прошёл сертификационные испытания в лаборатории ВНИИПО в составе вентилятора КРОС-ДУ, что подтверждает работоспособность связки в противопожарном режиме.
Принцип работы
В системе противодымной вентиляции стакан образует утеплённый и огнестойкий переход от шахты дымоудаления к крышному вентилятору. Он воспринимает вес агрегата, исключает промерзание узла примыкания и сохраняет геометрию тракта при работе на высокой температуре удаляемых газов.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), режимы Т80 и Т200. При заказе уточняются типоразмер, модель вентилятора дымоудаления и требуемый температурный режим.
Как подобрать
- Типоразмер подбирают по вентилятору дымоудаления и сечению шахты
- Температурный режим выбирают по проекту: Т80 или Т200
- Проверяют тип кровли — модель рассчитана на горизонтальную поверхность
- Исполнение Н или К1 определяют по агрессивности среды и условиям на кровле
- Сверяют комплект с требованиями противопожарного раздела проекта
Монтаж и обслуживание
- Стакан крепят к несущему основанию кровли по опорной поверхности рамы
- Присоединение к шахте выполняют по монтажному фланцу болтами с уплотнением
- Примыкание кровельного ковра выполняют негорючими материалами по проекту
- Перед установкой вентилятора выверяют плоскость опорной плиты
- При периодических проверках системы дымоудаления осматривают крепления и целостность изоляции
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
