Стакан монтажный СТАМ-360

Монтажный стакан СТАМ-360 — утеплённый шумоизолированный узел квадратного сечения с дополнительными пластинами шумоглушения. Применяется под крышные вентиляторы там, где к переходу от шахты к кровле предъявляются акустические требования.

Технические характеристики

Конструкция

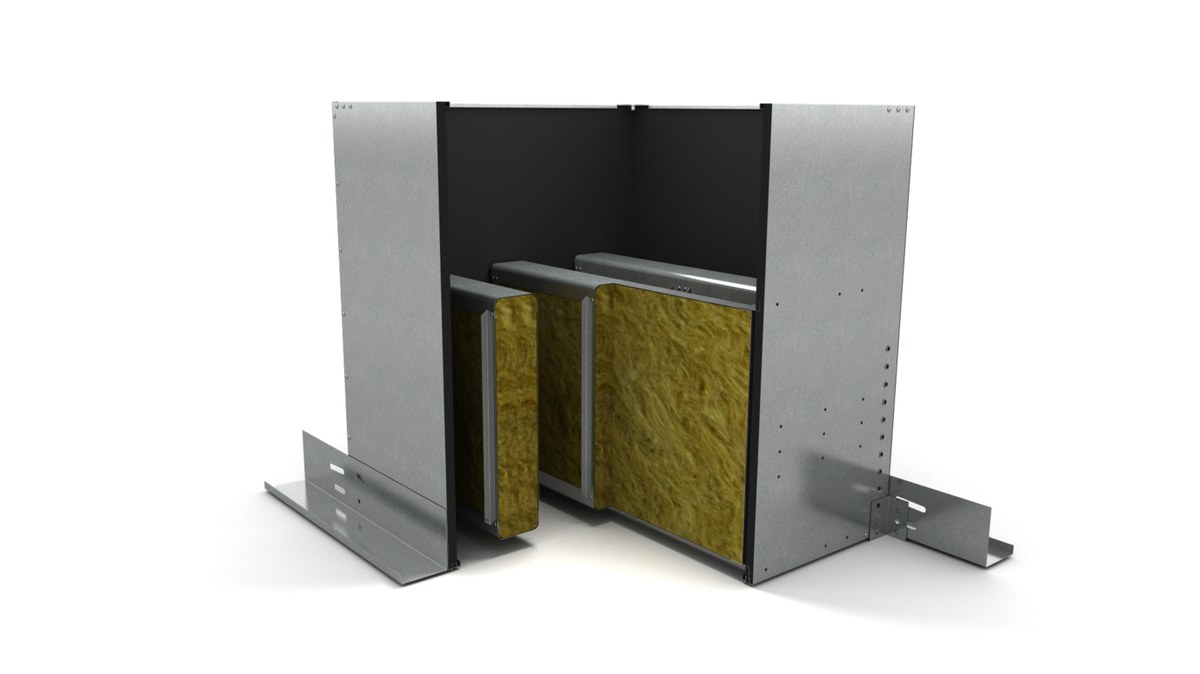

Конструкция представляет собой лёгкий короб квадратного сечения из оцинкованной или нержавеющей стали. Изнутри стенки покрыты термо-шумоизоляцией толщиной 10 мм, а в проходное сечение установлены дополнительные пластины шумоглушения длиной 500 мм, повышающие акустическую эффективность узла.

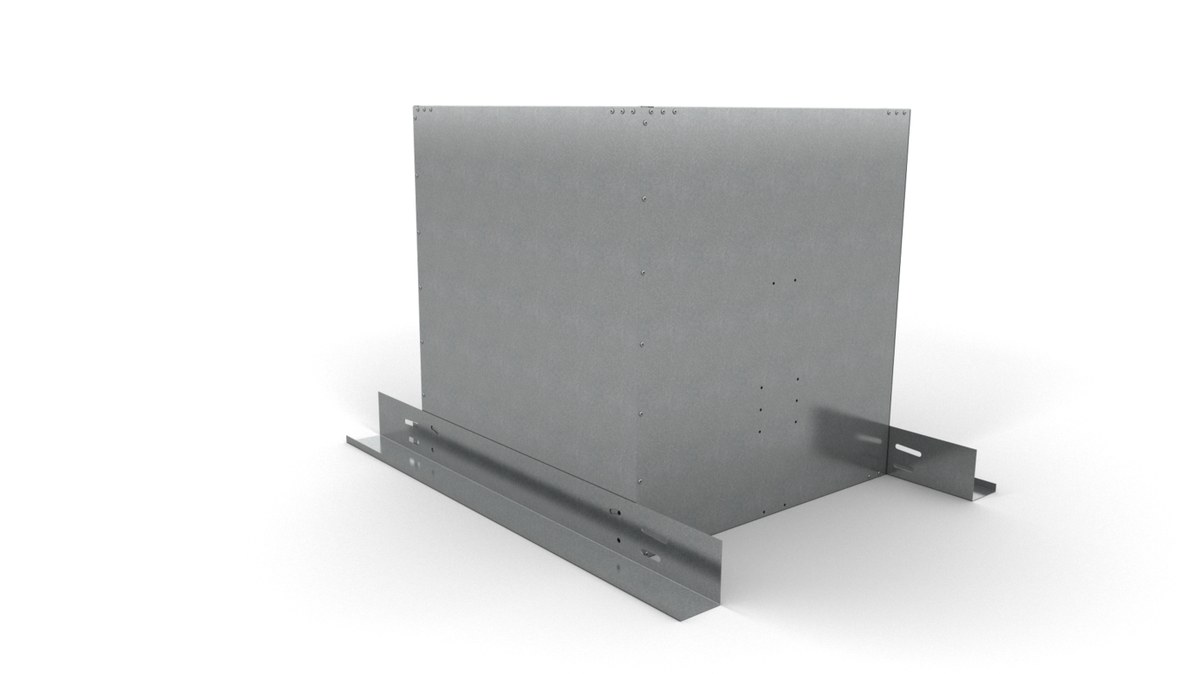

Для крепления на кровле стакан поставляется с регулируемыми боковыми опорами: угол наклона выставляется по месту при монтаже, максимальный уклон — 1:2. Присоединительные размеры полностью унифицированы с вентиляторами КРОМ и КРОШ, а к фланцам опорной плиты снизу присоединяются клапаны типа «Гермик-П», «Регуляр» и «Тюльпан».

Принцип работы

Стакан выполняет две задачи одновременно: несёт крышный вентилятор и глушит шум, который распространяется от него по вентиляционной шахте внутрь здания. Внутренняя облицовка и пластины поглощают звуковую энергию потока, а термоизоляция ограничивает теплопотери и образование конденсата на стенках короба.

Исполнения и обозначения

Как подобрать

• Типоразмер определяют по проходному сечению: числовой индекс равен размеру сечения в сантиметрах
• Проверяют совместимость с вентиляторами КРОМ и КРОШ по присоединительным размерам
• Оценивают требуемое снижение шума — пластины длиной 500 мм дают дополнительный эффект
• Учитывают уклон кровли: регулируемые опоры рассчитаны на уклон не более 1:2
• Выбирают исполнение Н или К1 по условиям эксплуатации

Монтаж и обслуживание

• Стакан ставят на регулируемые боковые опоры и выставляют угол наклона по кровле
• Опоры фиксируют после выверки, не превышая предельный уклон 1:2
• Снизу к фланцам опорной плиты при необходимости присоединяют клапан «Гермик-П», «Регуляр» или «Тюльпан»
• Стыки с кровельным пирогом герметизируют, вентилятор устанавливают на выверенную плиту
• При осмотрах проверяют состояние шумопоглощающей облицовки и крепление опор

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
