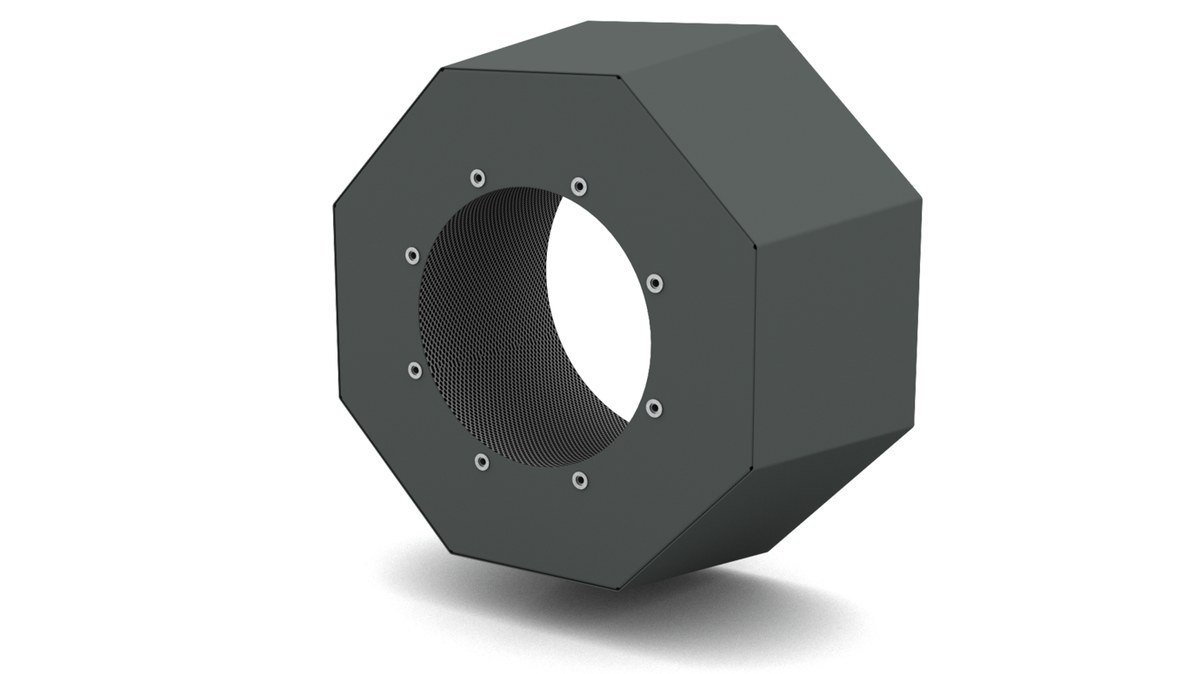

Шумоглушитель ШУМ-КОНУС
⚙️ Подбор и заказ
Характеристики
Описание
Шумоглушитель ШУМ-КОНУС предназначен для снижения уровня шума, создаваемого вентилятором и потоком воздуха в системах с осевыми вентиляторами ОСА-Е. Эффективен в широком диапазоне частот, особенно на средних и высоких — от 200 до 8000 Гц.
Технические характеристики
Конструкция
Изделие состоит из двух обечаек: наружная выполнена в виде усечённой восьмигранной пирамиды, внутренняя — в виде усечённого конуса с перфорацией из круглых отверстий. По торцам шумоглушителя установлены фланцы с резьбовыми отверстиями для присоединения к системе.
Полость между обечайками заполнена шумопоглощающим минеральным волокном. Вокруг внутренней обечайки намотана стеклоткань, которая предотвращает эрозию минеральной ваты при высокой скорости воздушного потока и сохраняет акустические свойства набивки в течение срока службы.
Принцип работы
Звук от вентилятора проходит через перфорацию внутренней обечайки и гасится в слое минерального волокна. Аэродинамическое сопротивление серии эквивалентно прямому участку воздуховода, поэтому шумоглушитель можно монтировать непосредственно перед вентилятором, без промежуточного прямого участка канала.
Исполнения и обозначения
Изделие рассчитано на работу с вентиляторами ОСА-Е. При заказе уточняются типоразмер, присоединительные размеры фланцев и требуемое снижение уровня шума по октавным полосам.
Как подобрать
- Типоразмер подбирают по присоединительным размерам вентилятора ОСА-Е
- Требуемое снижение шума задают по октавным полосам в диапазоне 200–8000 Гц
- Учитывают, что сопротивление эквивалентно прямому участку воздуховода
- Определяют место установки — допускается монтаж сразу перед вентилятором
- Согласуют присоединение по фланцам с резьбовыми отверстиями
Монтаж и обслуживание
- Шумоглушитель присоединяют к системе по торцевым фланцам с резьбовыми отверстиями
- Монтаж ведут по оси потока, соблюдая соосность с вентилятором
- Изделие опирают на самостоятельные подвесы, не нагружая корпус вентилятора
- При монтаже не повреждают перфорацию внутренней обечайки и слой стеклоткани
- При обслуживании осматривают перфорацию и очищают её от пыли и волокон
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
