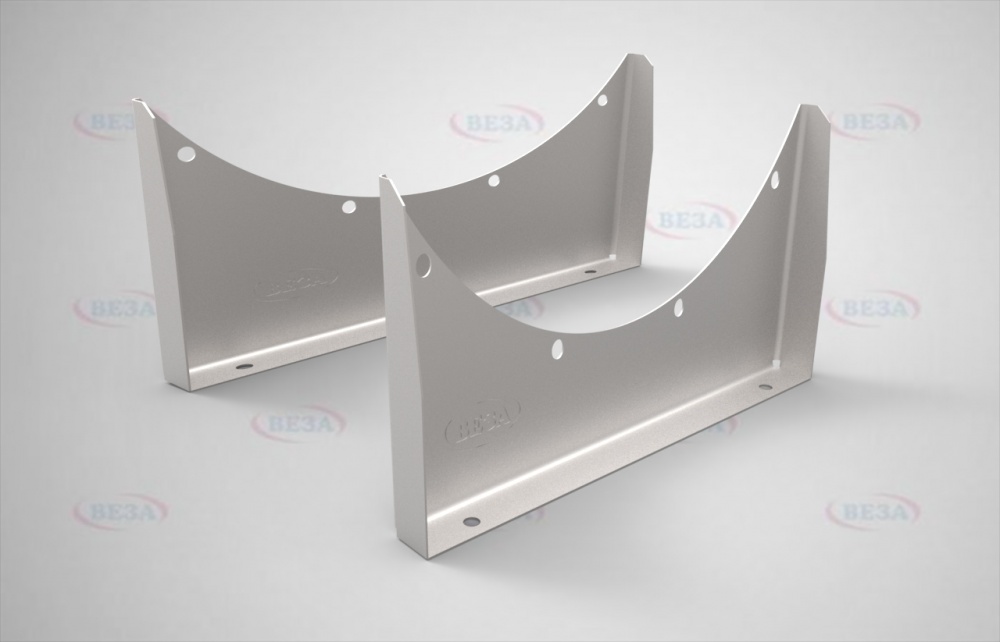

Монтажная опора МОП-ОСА
⚙️ Подбор и заказ
Характеристики
Описание
Монтажная опора МОП-ОСА используется для установки осевого вентилятора серии ОСА в горизонтальном положении. Она удерживает корпус на основании, задаёт проектную высоту оси машины и разгружает фланцевые соединения тракта.
Технические характеристики
Конструкция
Опора представляет собой стальную конструкцию, охватывающую корпус вентилятора и передающую его вес на основание. Изготавливается из углеродистой или нержавеющей стали — материал выбирают по исполнению вентилятора и условиям площадки.
Для случаев, когда на вентиляторе установлен входной коллектор ВКО-ОСА, а также для модификации с радиусным входом ОСА-Е264, применяют увеличенный вариант — монтажную опору большую МОБ-ОСА. Она рассчитана на больший габарит узла и сохраняет ту же схему установки.
Принцип работы
Опора снимает нагрузку с фланцевых соединений: вес вентилятора воспринимает основание, а не примыкающие воздуховоды. Это исключает перекос фланцев и просадку тракта, из-за которых нарушается радиальный зазор в проточной части и растёт вибрация машины.

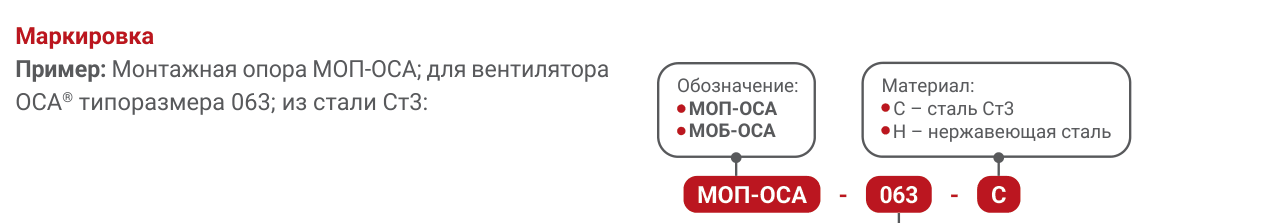

Исполнения и обозначения
Изделие выпускают из углеродистой или нержавеющей стали, в вариантах МОП-ОСА и увеличенном МОБ-ОСА. При заказе уточняются типоразмер вентилятора, наличие входного коллектора и материал исполнения.
Как подобрать
- типоразмер подбирают по корпусу вентилятора серии ОСА
- вариант МОБ-ОСА выбирают при установленном коллекторе ВКО-ОСА
- для модификации с радиусным входом ОСА-Е264 также применяют увеличенную опору
- материал выбирают по исполнению вентилятора и условиям эксплуатации
- проверяют требуемую высоту оси вентилятора относительно основания
Монтаж и обслуживание
- опору выставляют по разметке и закрепляют к основанию до установки вентилятора
- вентилятор укладывают в опору, совмещая ось с осью примыкающего тракта
- при необходимости развязки по вибрации под опору ставят виброизоляторы
- воздуховоды присоединяют без натяга, через мягкие соединители
- при осмотрах проверяют затяжку крепежа и отсутствие просадки основания

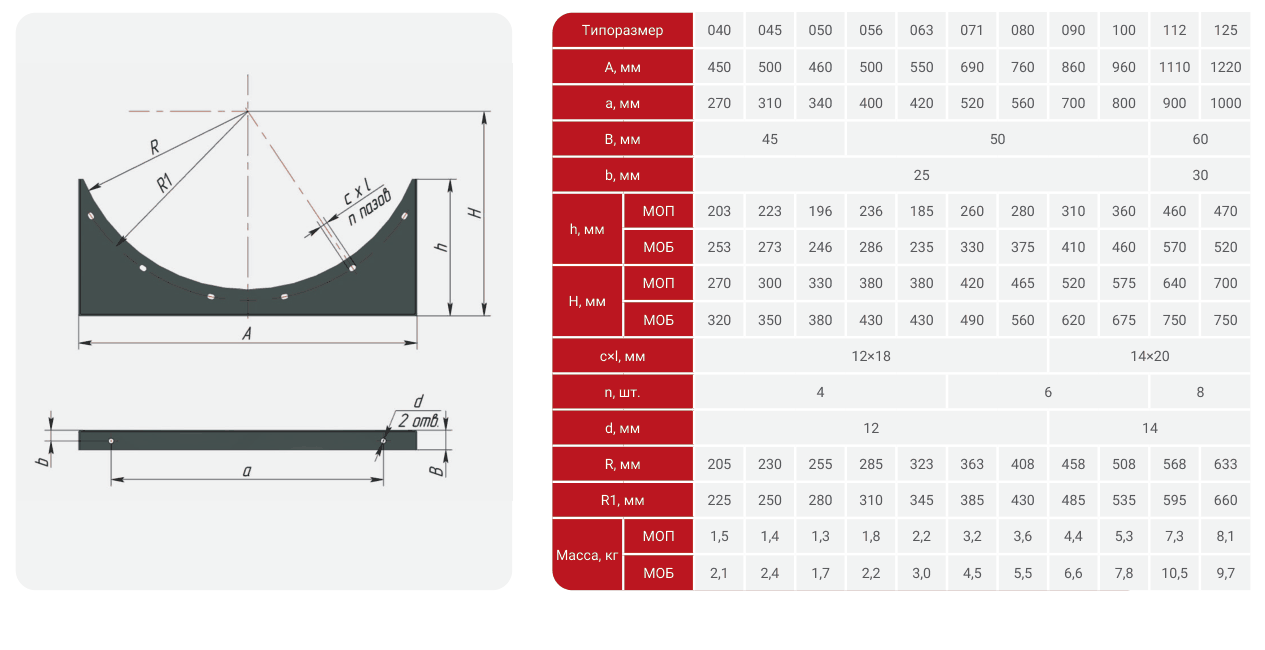

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
