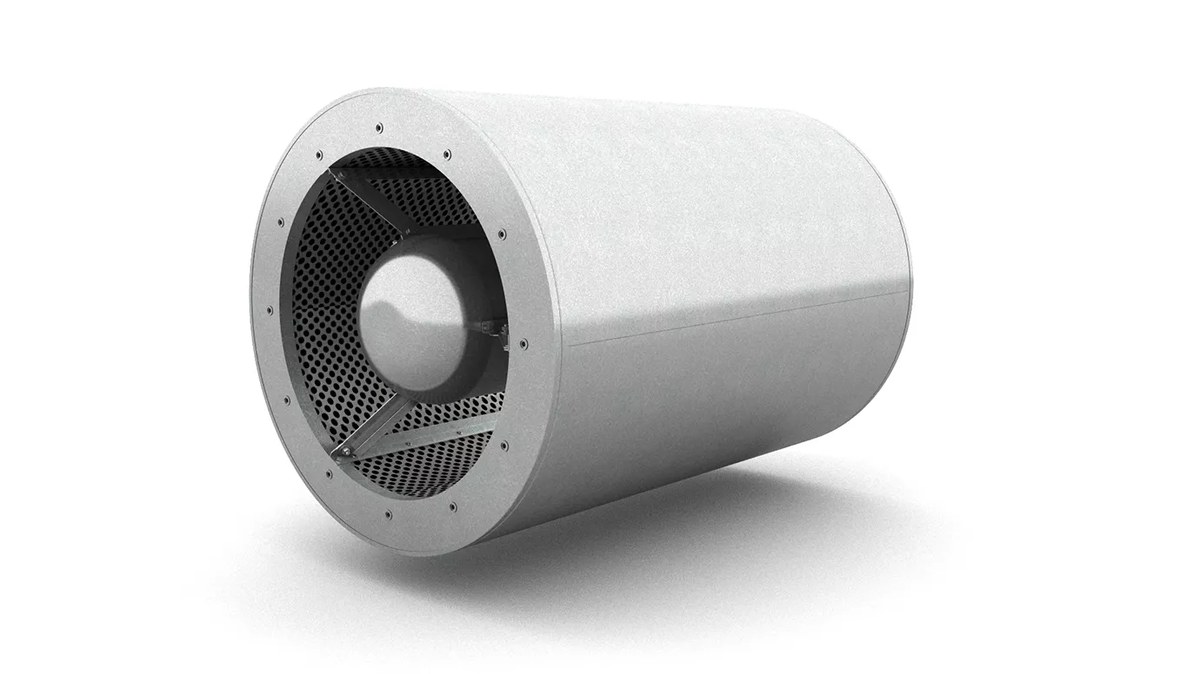

Шумоглушитель ШУМ-АК для осевых вентиляторов

Шумоглушитель ШУМ-АК для осевых вентиляторов гасит шум, возникающий перед вентилятором. За счёт совместной работы корпуса и акустической кассеты снижение уровня шума заметно в широкой полосе, особенно на частотах 200–8000 Гц.

Технические характеристики

Конструкция

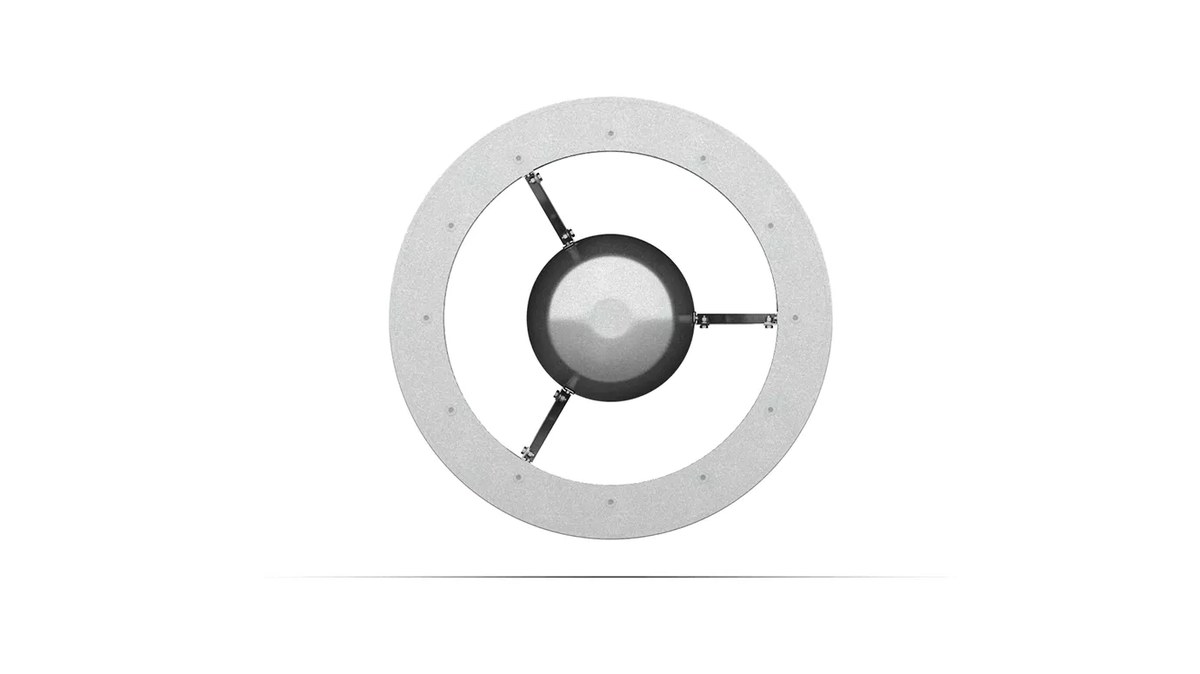

Изделие состоит из корпуса круглого сечения и акустической кассеты. Корпус выполняют из нержавеющей или оцинкованной стали с лакокрасочным покрытием серого RAL 7035 либо белого RAL 9003 цвета и собирают из двух обечаек разного диаметра, внутренняя из которых перфорирована.

Полость между обечайками заполнена шумопоглощающим минеральным волокном, а по периметру внутреннего сечения закреплена стеклоткань, защищающая вату от эрозии на высокой скорости потока. Обтекаемая форма кассеты удерживает аэродинамическое сопротивление на низком уровне.

Принцип работы

Поток разделяется на кольцевой зазор между корпусом и кассетой, и звуковая энергия поглощается сразу с двух сторон — стенками корпуса и вставкой. Такая схема расширяет рабочую полосу в область высоких частот, где шум осевого колеса особенно заметен для человека.

Исполнения и обозначения

Как подобрать

• Типоразмер принимают по присоединительному диаметру вентилятора
• Требуемое затухание сверяют с октавным спектром: серия работает в диапазоне 200–8000 Гц
• Оценивают запас давления вентилятора — сопротивление кассеты невелико, но его учитывают
• Материал корпуса и цвет покрытия выбирают по условиям помещения
• Учитывают монтажную длину участка перед вентилятором

Монтаж и обслуживание

• Монтируется перед вентилятором или врезается в воздуховод как глушитель перекрёстных помех
• Присоединение фланцевое, стыки уплотняются по всему периметру
• Корпус подвешивают на самостоятельных опорах, разгружая соседние узлы
• Кассета устанавливается по оси корпуса — при монтаже её положение не меняют
• При обслуживании осматривают стеклоткань и поверхность кассеты, очищают от пыли
