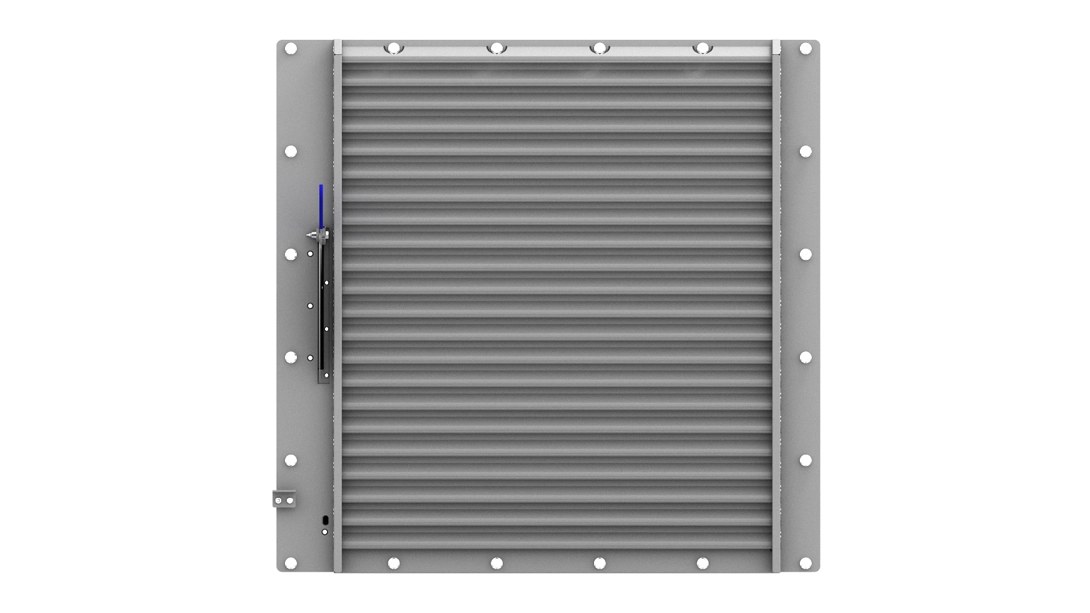

Наружные закрытия с жалюзи РУЗА

Наружные закрытия с жалюзи РУЗА защищают приточные и вытяжные отверстия систем вентиляции и кондиционирования от неблагоприятных погодных воздействий. Их устанавливают на границе улица/помещение и на внутренних переборках судов, платформ и промышленных объектов.

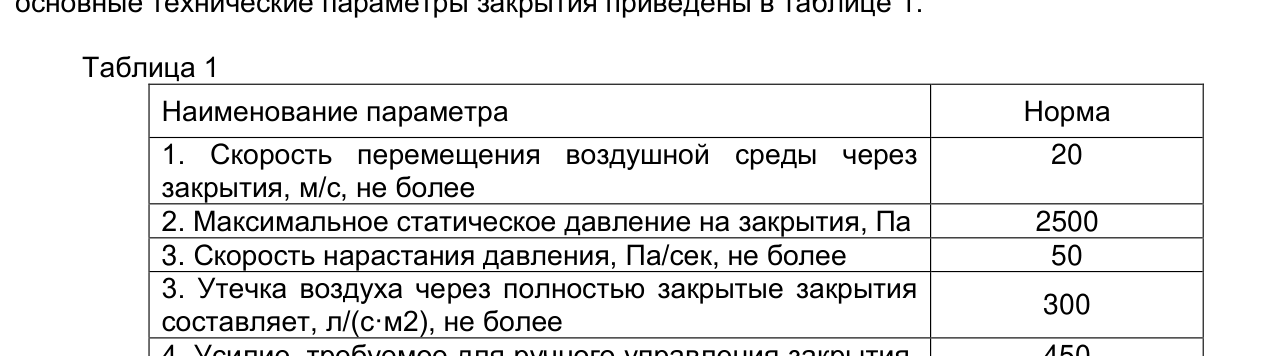

Технические характеристики

Конструкция

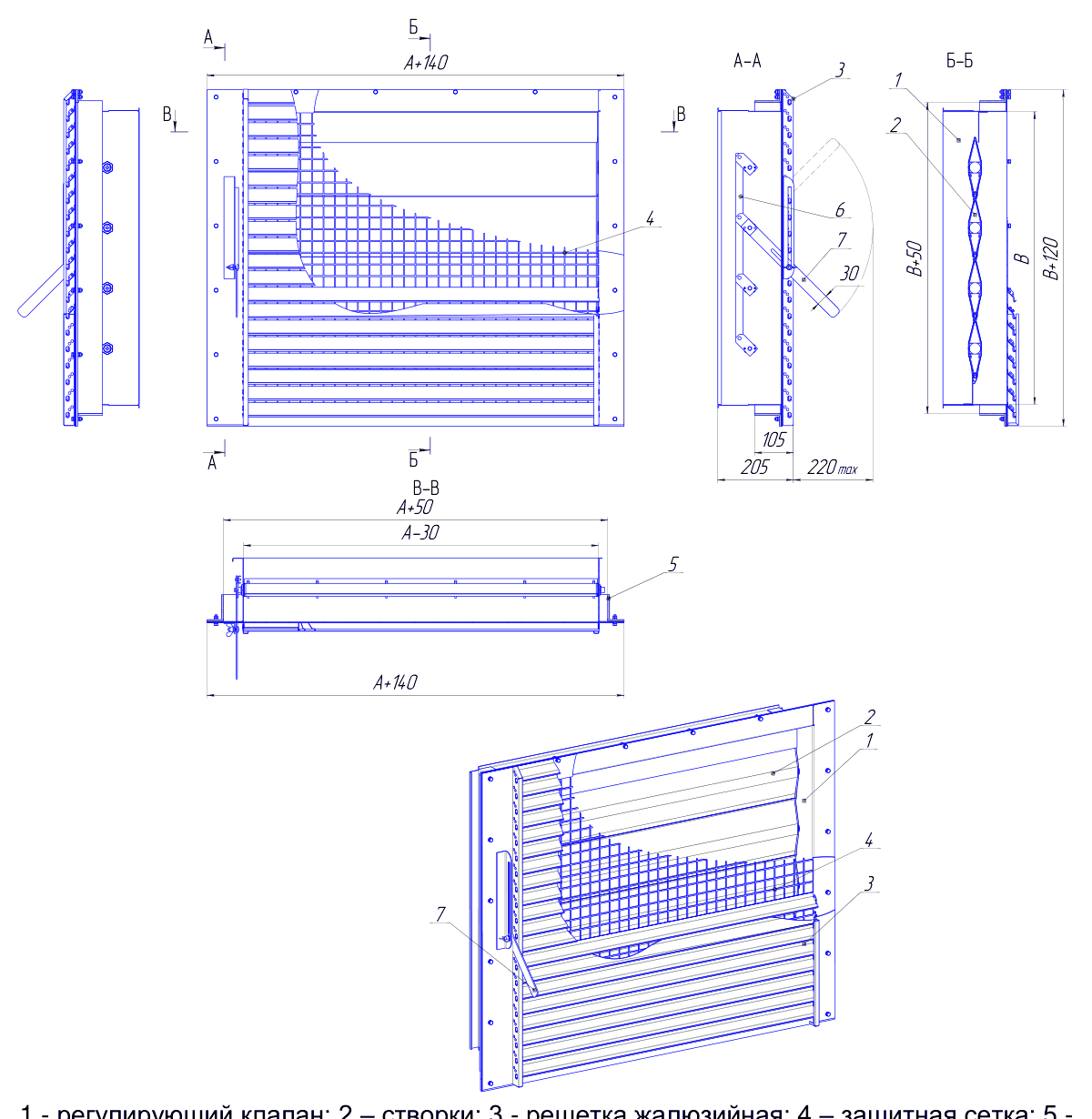

РУЗА представляет собой сборочный узел из последовательно соединённых элементов: регулирующего клапана, защитной сетки и жалюзийной решётки. Одно изделие закрывает проём вентиляционного канала, дозирует расход воздуха и не пропускает внутрь осадки и посторонние предметы.

Регулирующий клапан выполнен в виде четырёхстеночного стального прямоугольного корпуса с лопатками поворотного типа, установленными на осях. Узел рассчитан на рабочее давление до 2500 Па и монтируется на детали насыщения в вырезах корпусных конструкций систем вентиляции.

Принцип работы

Жалюзийная решётка принимает на себя дождь, брызги и ветровой напор и отводит воду наружу, защитная сетка задерживает мусор, а поворотные лопатки клапана изменяют проходное сечение — от полного открытия до закрытия проёма. Так закрытие одновременно защищает канал и обслуживаемую зону и управляет расходом воздуха.

Исполнения и обозначения

Как подобрать

• Размеры проёма в корпусной конструкции и присоединительные размеры детали насыщения
• Расчётный расход воздуха и допустимое сопротивление узла
• Рабочее давление в канале — конструкция рассчитана на значения до 2500 Па
• Место установки: граница улица/помещение или внутренняя переборка
• Способ управления лопатками регулирующего клапана — ручной или с приводом

Монтаж и обслуживание

• Закрытие крепят на деталь насыщения в вырезе корпусной конструкции, выдерживая плоскостность посадочного места
• Жалюзи ориентируют так, чтобы вода отводилась наружу и не затекала в канал
• После монтажа проверяют полный ход лопаток клапана от открытия до полного закрытия проёма
• Защитную сетку периодически очищают: засорение увеличивает сопротивление и снижает расход воздуха
• Оси и механизм лопаток осматривают на предмет коррозии и заедания, особенно при работе в морском воздухе

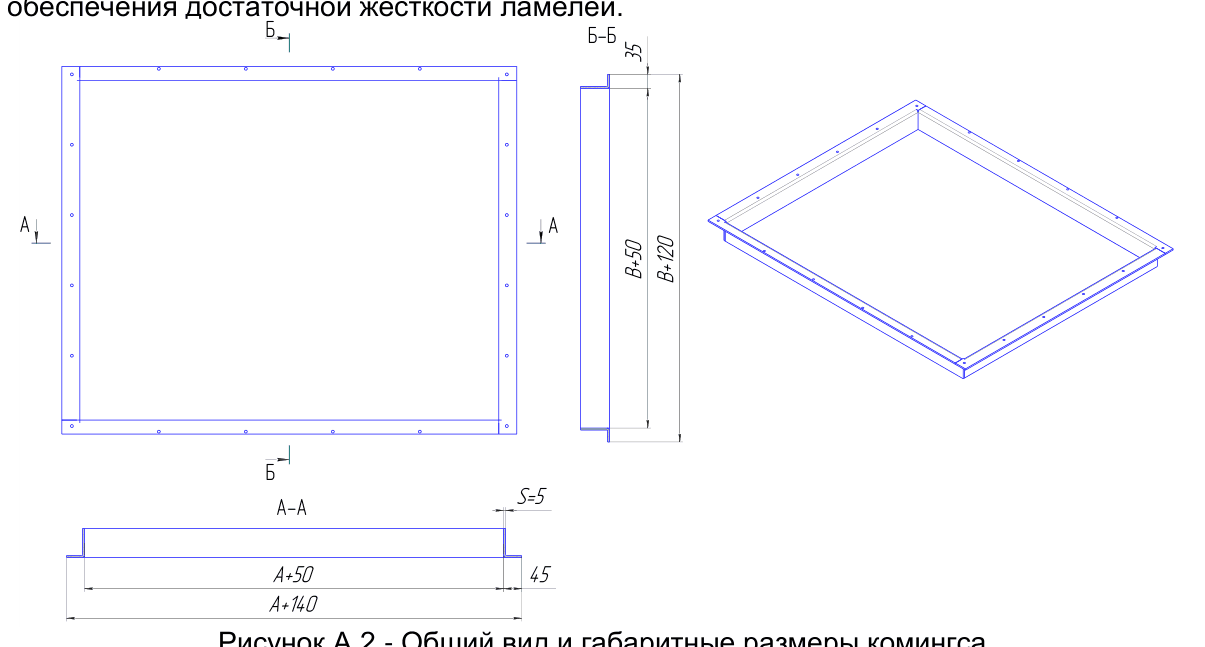

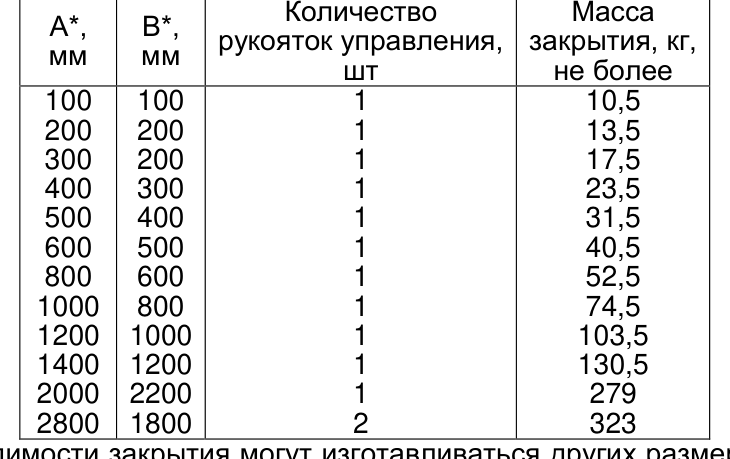

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
