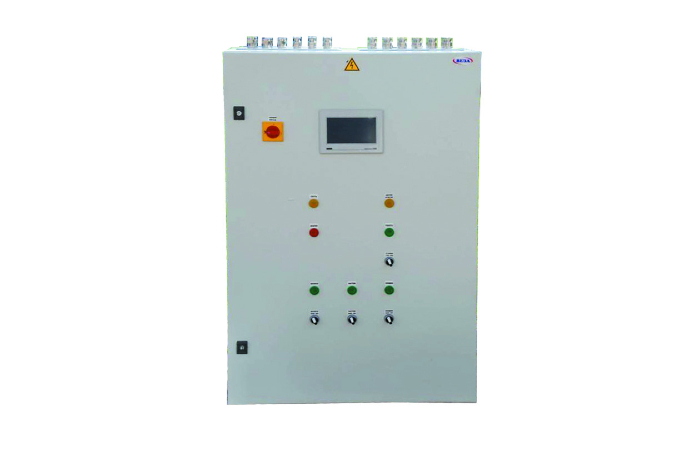

Шкаф системы автоматического управления КОМПАС-ШСАУ

Шкаф системы автоматического управления КОМПАС-ШСАУ управляет приточными и приточно-вытяжными установками, центральными кондиционерами с рекуперацией, группами вентиляторов и другими элементами вентиляционных систем морских объектов.

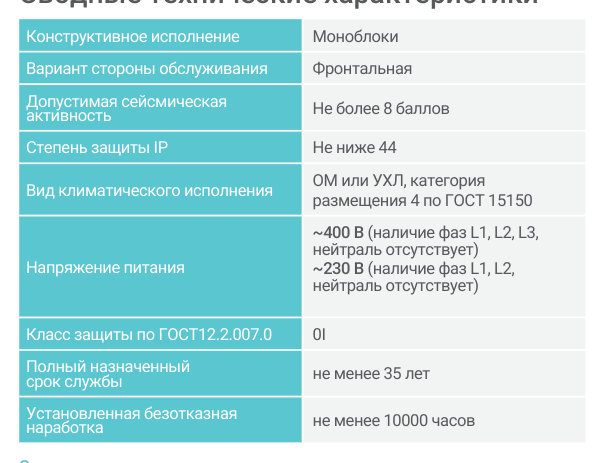

Технические характеристики

Конструкция

Шкафы разрабатываются индивидуально по требованиям заказчика на основании данных проекта, исходных технических требований, технического задания и опросного листа. Изготавливаются по ТУ 4862-211-40149153-2015. Область применения — морские, речные плавучие и стационарные объекты, а также объекты береговой инфраструктуры, возводимые по требованиям РМРС или РКО.

Шкафы моноблочного типа совмещают автоматику и силовую часть: в одном корпусе размещены силовые цепи, цепи защиты и распределения энергии по электроприёмникам, цепи управления и КИПиА. Шкаф оснащён запираемой дверцей, на которой установлены органы управления и индикации.

Принцип работы

Шкаф собирает сигналы датчиков и исполнительных механизмов, отрабатывает алгоритм проекта и управляет вентиляторами, клапанами, нагревателями и охладителями в заданных режимах. Электропитание выполняется от трёхфазной изолированной системы распределения электроэнергии переменного тока, в которой фазы L1, L2, L3 присутствуют, а нейтраль отсутствует.

Исполнения и обозначения

Как подобрать

• Состав управляемого оборудования и число электроприёмников
• Требования классификационного общества: РМРС или РКО
• Параметры судовой сети и мощность подключаемой нагрузки
• Перечень режимов работы и алгоритмов автоматики
• Требования к органам управления и индикации на дверце

Монтаж и обслуживание

• Устанавливайте шкаф в зоне обслуживания с доступом к запираемой дверце
• Подключение выполняйте к трёхфазной изолированной сети без нейтрали
• Проверьте сопротивление изоляции цепей перед подачей питания
• Пусконаладку ведите по проектным алгоритмам с протоколированием
• Периодически контролируйте затяжку силовых соединений и работу индикации

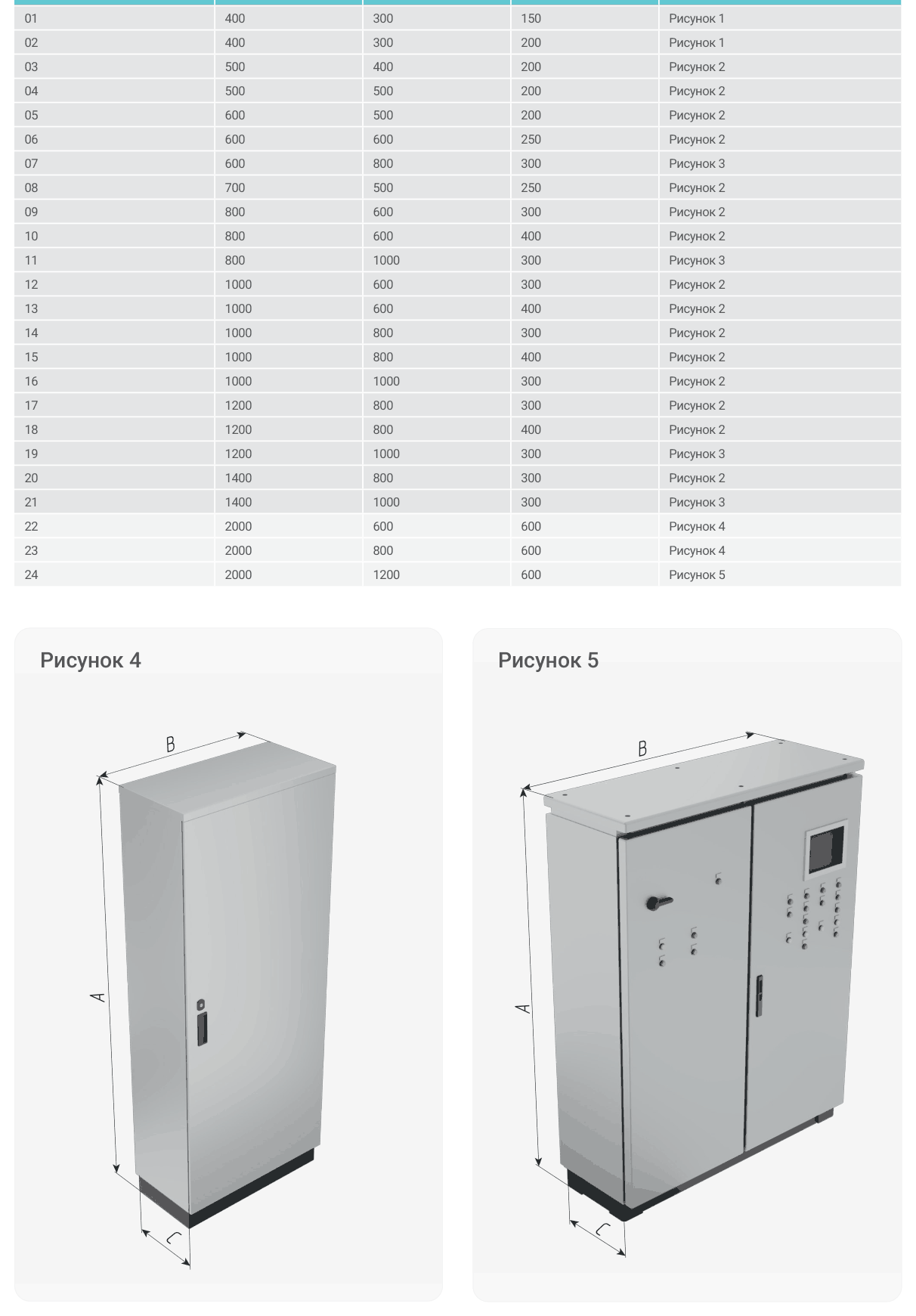

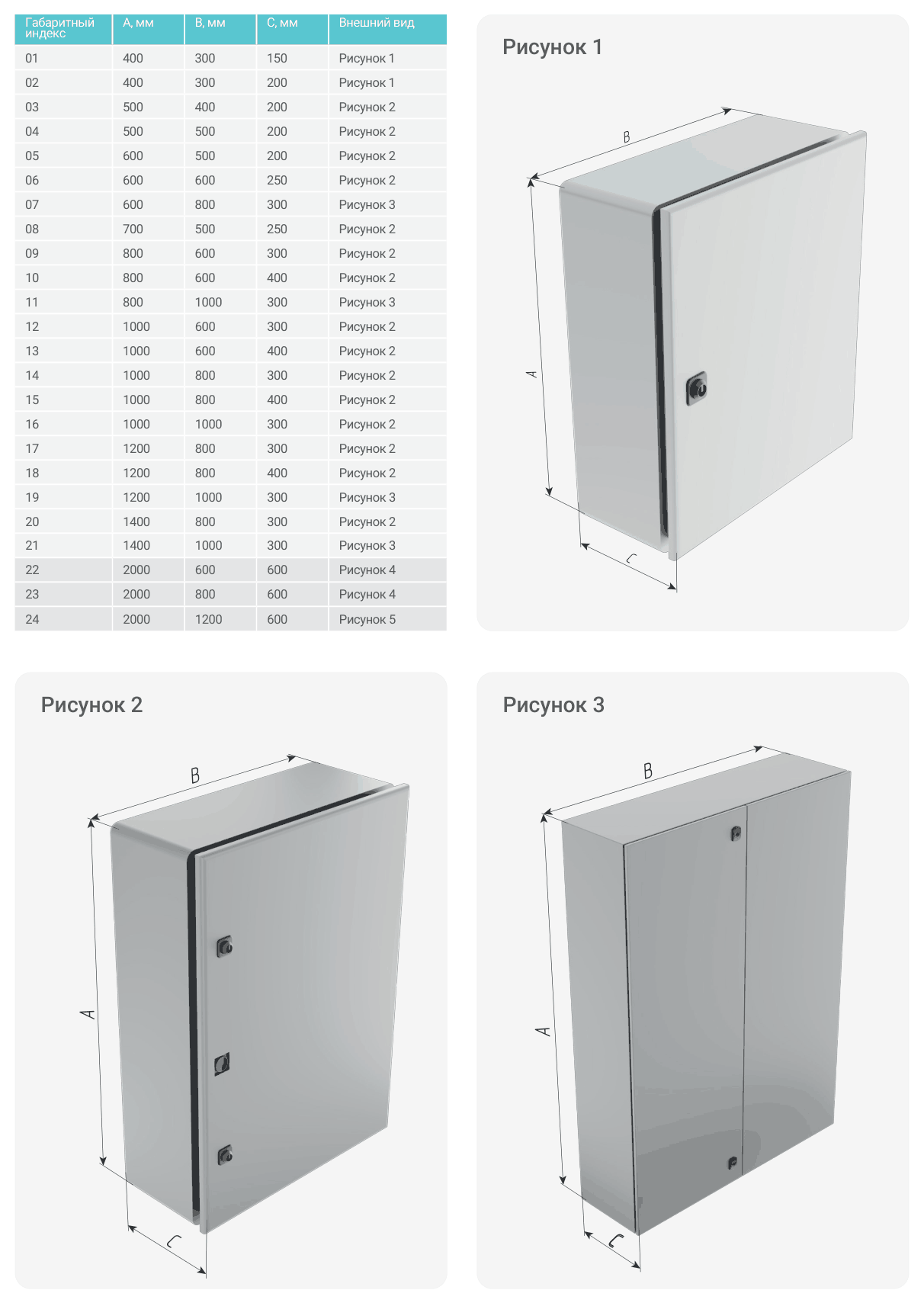

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
