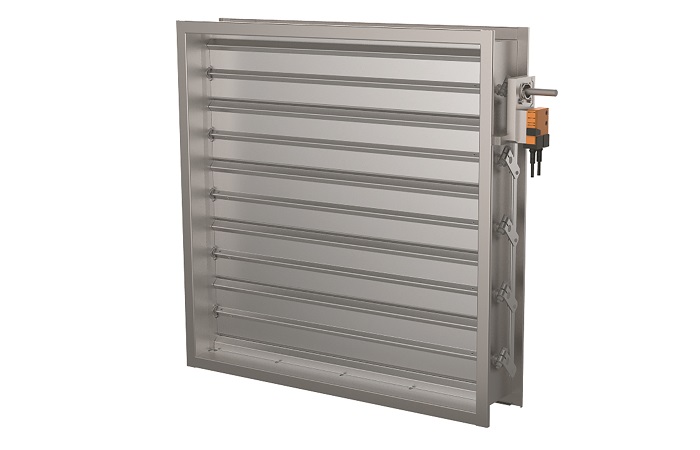

Клапан унифицированный канальный воздушный Канал-РЕГУЛЯР

Клапан Канал-РЕГУЛЯР — унифицированный воздушный клапан серии КАНАЛ для регулирования и перекрытия потока в воздуховодах. Единая конструкция закрывает типовые задачи приточных и вытяжных систем.

Технические характеристики

Конструкция

Корпус клапана собран из стального профиля с боковыми панелями; внутри на осях в подшипниковых опорах установлены поворотные лопатки, связанные шестерёнчатой передачей. Приводной вал выведен наружу под ручной сектор или электропривод.

Унификация касается присоединительных размеров и посадочных мест привода: типоразмерный ряд согласован с остальными элементами серии КАНАЛ. Корпус и лопатки изготавливают из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей.

Принцип работы

Синхронный поворот лопаток меняет живое сечение канала. В промежуточных положениях клапан дросселирует поток и служит для балансировки участка, в закрытом — отсекает ветку от сети. Унифицированное посадочное место привода позволяет ставить ручное управление или электропривод на один и тот же корпус без доработок.

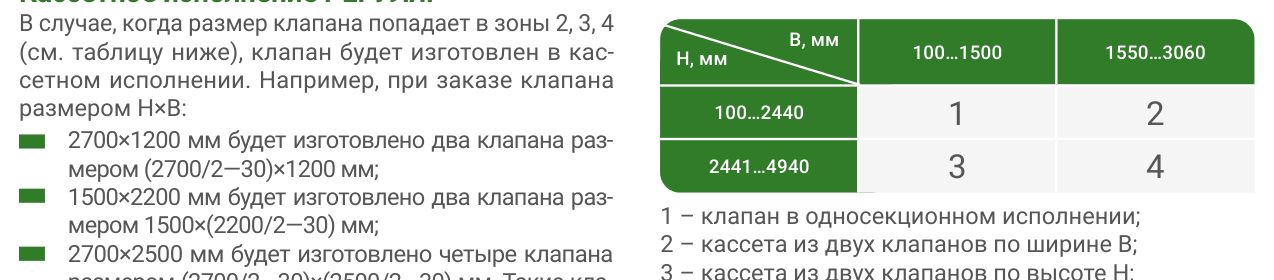

Исполнения и обозначения

Как подобрать

• По сечению воздуховода и присоединительным размерам участка.
• По функции: балансировка, отсечка или переключение направления потока.
• По требуемой плотности закрытия и наличию уплотнений на лопатках.
• По типу и моменту привода, а также по напряжению питания.
• По среде и температурному режиму эксплуатации.

Монтаж и обслуживание

• Клапан ставят на фланцах с прокладками, оси лопаток ориентируют по доступу к приводу.
• Перед клапаном выдерживают прямой участок для устойчивого регулирования.
• Электропривод подключают по схеме производителя, проверяя полный ход на открытие и закрытие.
• Положение после балансировки фиксируют и отмечают на корпусе.
• При обслуживании очищают оси и кромки лопаток, проверяют затяжку шестерён и тяг.

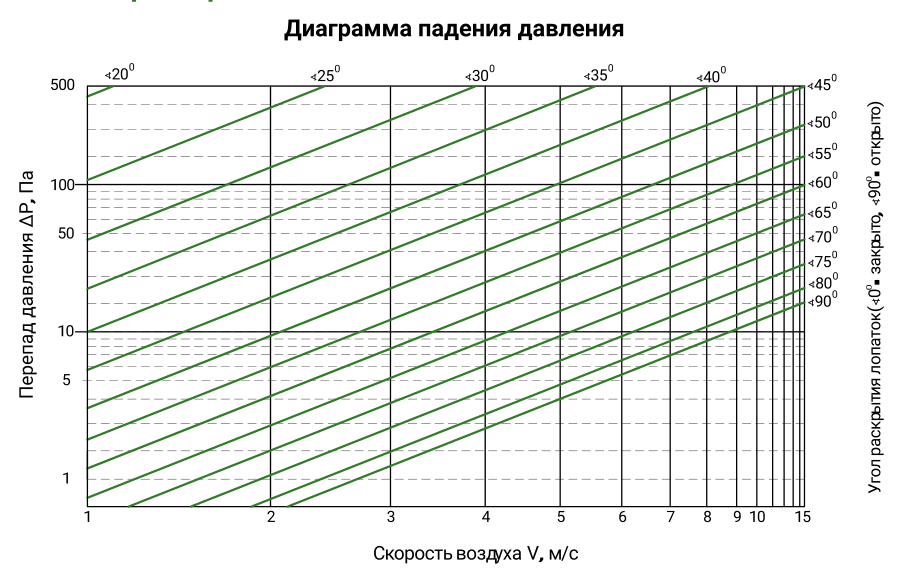

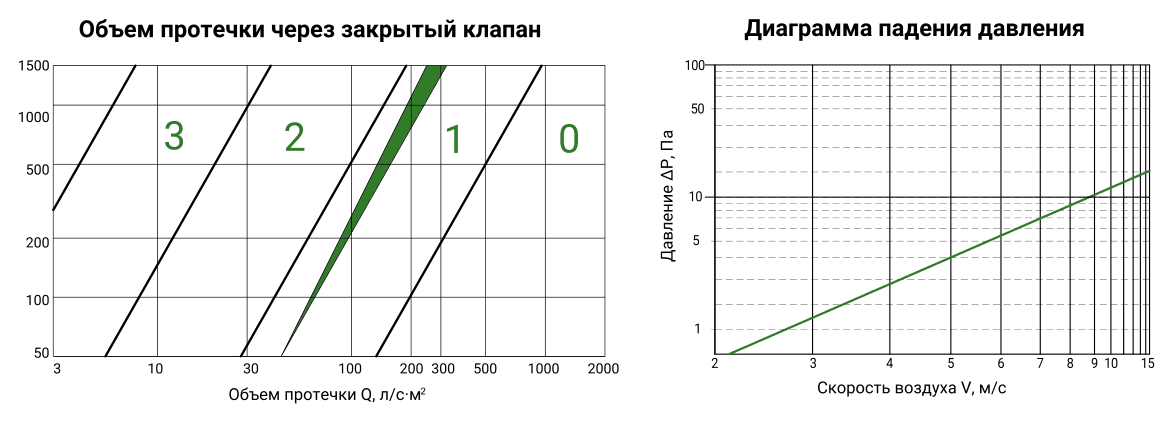

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
